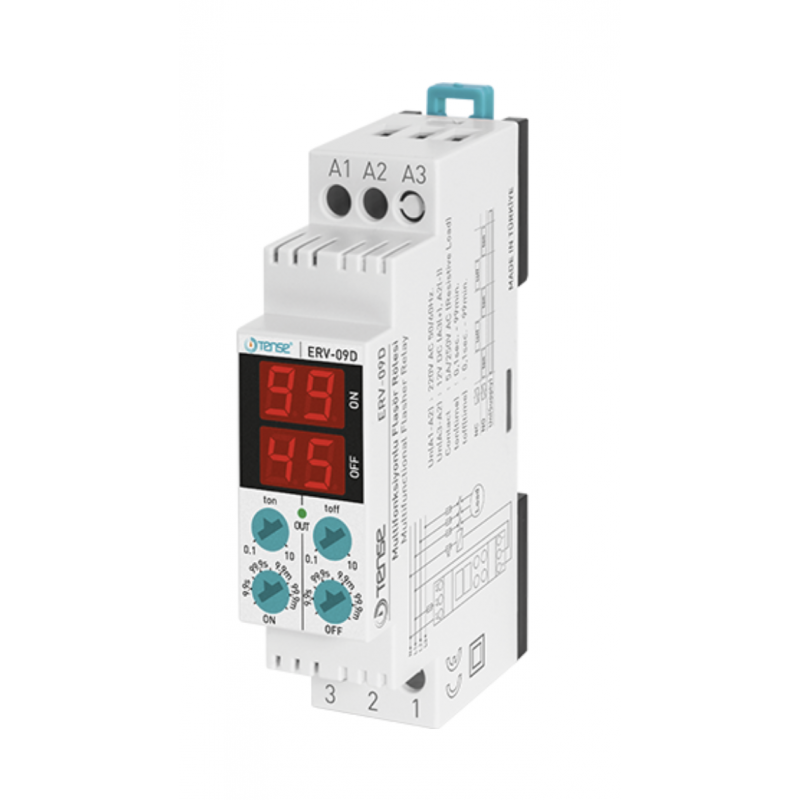

Цифровое импульсное реле ERV-09D (TENSE)

ERV-09D — это многофункциональное цифровое реле с двумя независимо настраиваемыми временными интервалами включения и выключения. Предназначено для циклического управления в промышленных, бытовых и производственных системах.

Основные функции и принцип работы:

• Два цифровых дисплея:
  Верхний дисплей "ON" отображает рабочее (включённое) время, нижний "OFF" — время паузы (выключения). В режиме минут на дисплее мигает точка справа.

• Ручки настройки времени:

  • Переключатель “ON”: выбор режима работы (9.9 сек / 99 сек / 9.9 мин / 99 мин).

  • Переключатель “OFF”: выбор длительности паузы (те же диапазоны).

  • “ton” (рабочее время): установка точного значения для "ON".

  • “toff” (время ожидания): установка точного значения для "OFF".

• Индикатор OUT: светодиод OUT загорается во время активного состояния реле (фаза ON).

Пример настройки:

Для установки 60 минут работы и 30 секунд паузы:

1. Переключите “ON” в положение D (на дисплее появится “99.”), затем с помощью “ton” установите “60”.

2. Переключите “OFF” в положение B (дисплей покажет “99”), затем с помощью “toff” установите “30”.

После этого устройство будет циклично:

• Включаться на 60 минут (горит OUT),

• Выключаться на 30 секунд (OUT гаснет),

• И повторять цикл до отключения питания.

Важные примечания:

• При изменении переключателей “ON” или “OFF” во время работы устройства необходимо перезапустить его (отключить и снова включить питание).

• При изменении значения “ton” или “toff” — новое значение вступает в силу сразу, без перезапуска.

Технические характеристики:

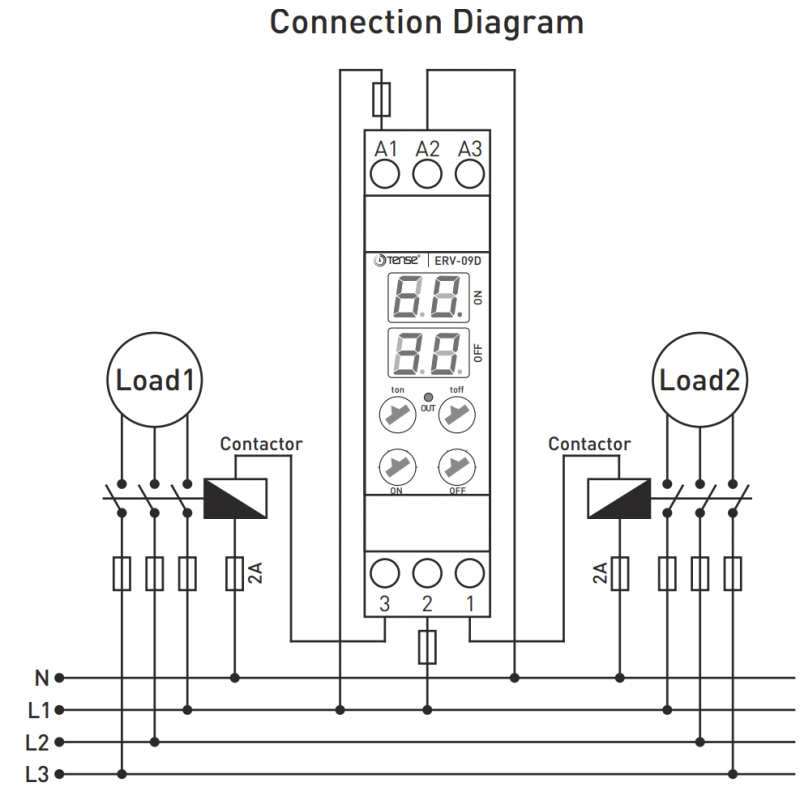

• Напряжение питания: 100–240 В AC 50/60 Гц (A1-A2) или 12 В DC (A2(-), A3(+))

• Потребляемая мощность: <6 VA

• Частота: 50/60 Гц

• Температура эксплуатации: от -20°C до +55°C

• Диапазон времени: от 0.1 секунды до 99 минут

• Дисплеи: 2 x LED (двухстрочные) + 1 светодиод OUT

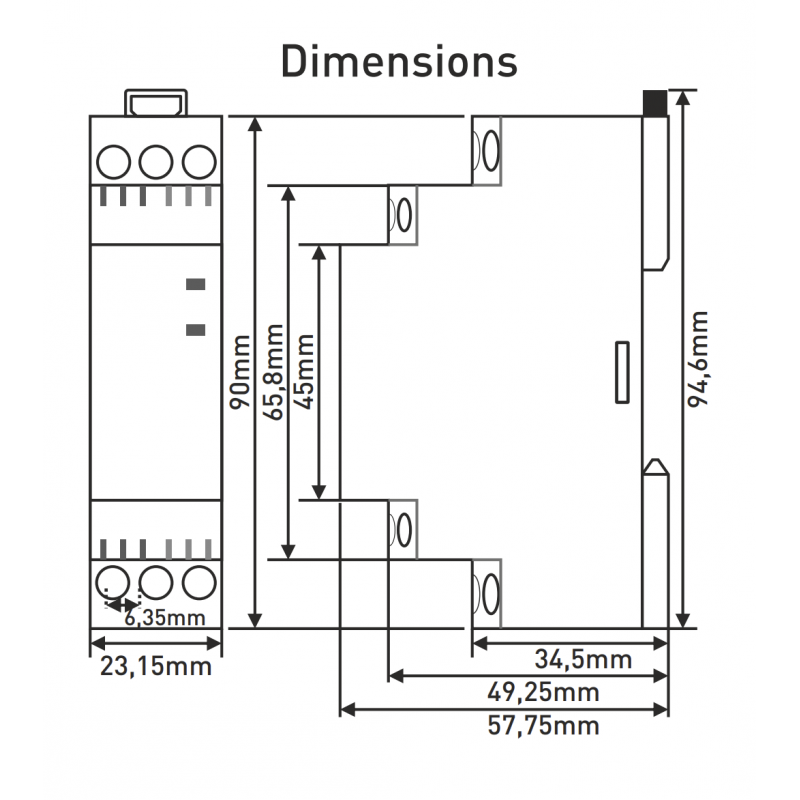

• Крепление: на DIN-рейку

• Вес: <80 г

• Контакт реле: 5 A / 250 В AC (резистивная нагрузка)

• Макс. высота эксплуатации: до 2000 м

• Макс. сечение подключаемого провода: до 2.5 мм²

Меры безопасности и обслуживание:

• Используйте устройство строго по инструкции.

• Не допускается эксплуатация во влажной среде.

• Установите рядом с устройством выключатель и автомат защиты, доступные для оператора.

• Перед обслуживанием полностью отключите питание.

• Для очистки используйте слегка влажную ткань. Не применяйте агрессивные или проводящие чистящие средства.

• После очистки — подсоедините питание и убедитесь в работоспособности устройства.
