Реле пуска “Звезда-Треугольник” TENSE ERV-YU – автоматический запуск электродвигателя

Реле пуска TENSE ERV-YU предназначено для автоматического управления пуском электродвигателей по схеме “Звезда-Треугольник”. Устройство работает от 24/220 В переменного тока, оснащено индикацией режимов ВКЛ, ЗВЕЗДА и ТРЕУГОЛЬНИК, а также позволяет настраивать время работы режима ЗВЕЗДА.

Такая схема пуска снижает пусковой ток, что увеличивает срок службы электродвигателя и повышает стабильность работы всей электросети.

Принцип работы реле ERV-YU:

1. При подаче напряжения на контакты A1-A2 выход ЗВЕЗДА соединяется с фазой Faz, загорается индикатор ЗВЕЗДА и начинается отсчет интервала разгона t1 (0,1 – 30 сек.).

2. После окончания t1 контакты ЗВЕЗДА-Faz размыкаются, индикатор гаснет, стартует интервал паузы t2 (15 мс).

3. По окончании t2 соединяются контакты Faz-ТРЕУГОЛЬНИК, загорается индикатор ТРЕУГОЛЬНИК, и реле остается в этом состоянии, пока подается напряжение на A1-A2.

Преимущества реле пуска TENSE ERV-YU:

• Автоматическое переключение режимов ЗВЕЗДА → ТРЕУГОЛЬНИК;

• Снижение пускового тока электродвигателя;

• Простая настройка времени разгона;

• Индикация работы во всех режимах;

• Может заменить дорогие аналоги: ВЛ-163, РВП-3, ВЛ-32М, CRM-2T, PCG-417, e.control.t18, ORT.12-230 и др.;

• Надежная работа в автоматических системах управления.

Области применения:

• Автоматический пуск электродвигателей в промышленных и бытовых системах;

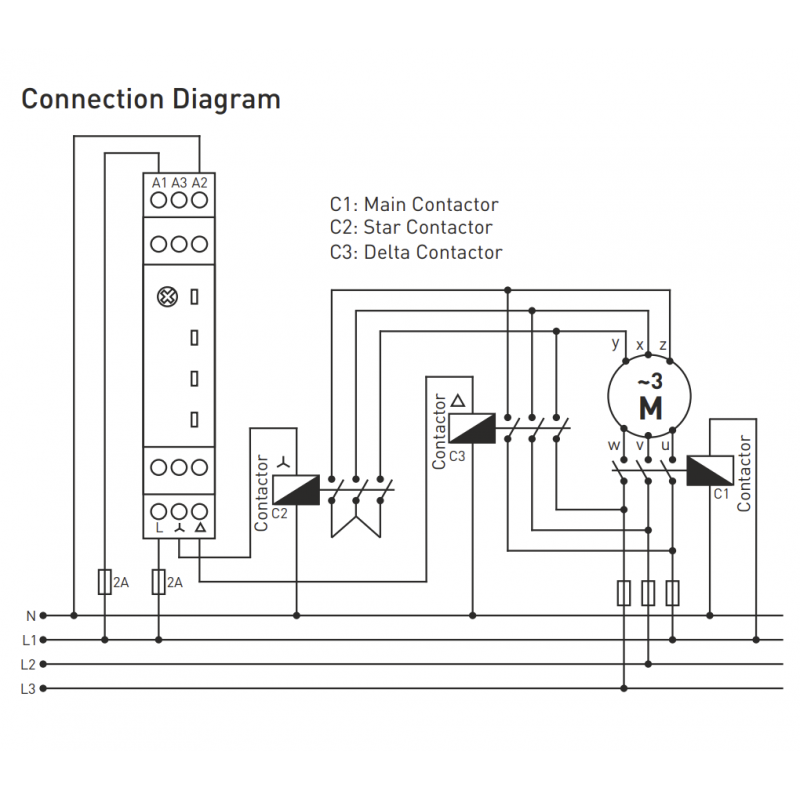

• Подключение к контактам пускателей или контакторов;

• Применение на производственных линиях, компрессорах, насосах и вентиляционных системах.

Технические характеристики:

• Тип реле: пусковое реле “Звезда-Треугольник”;

• Модель: TENSE ERV-YU;

• Напряжение питания: 24/220 В переменного тока;

• Функции: индикация ВКЛ, ЗВЕЗДА, ТРЕУГОЛЬНИК, настройка времени ЗВЕЗДА;

• Аналоги: ORT IEK, РКН8-152, ВЛ-163, CRM-2T, e.control.t18, CT-MVS, ETR4;

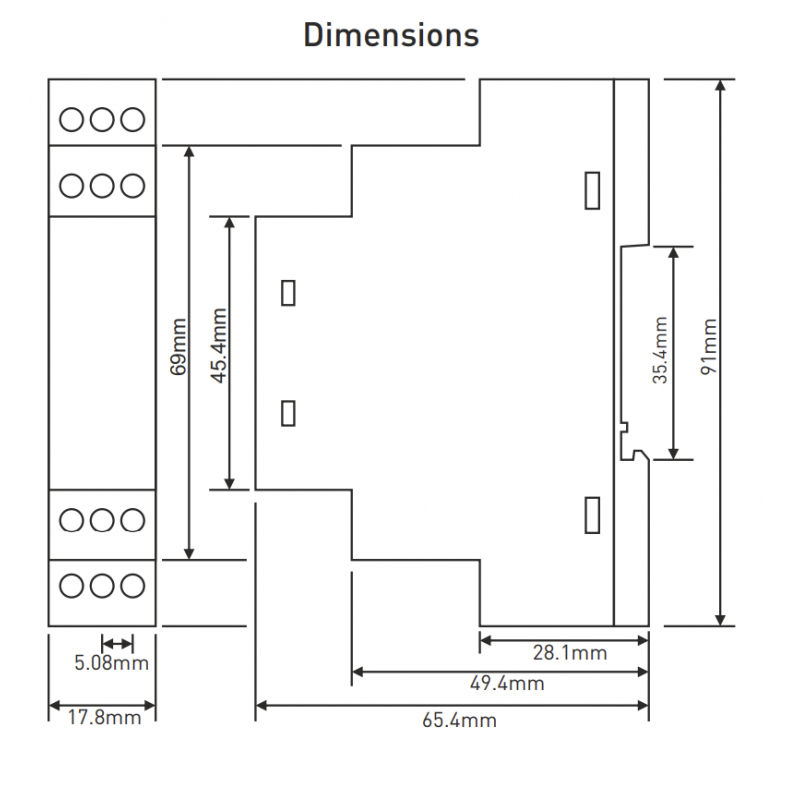

• Монтаж: DIN-рейка.
