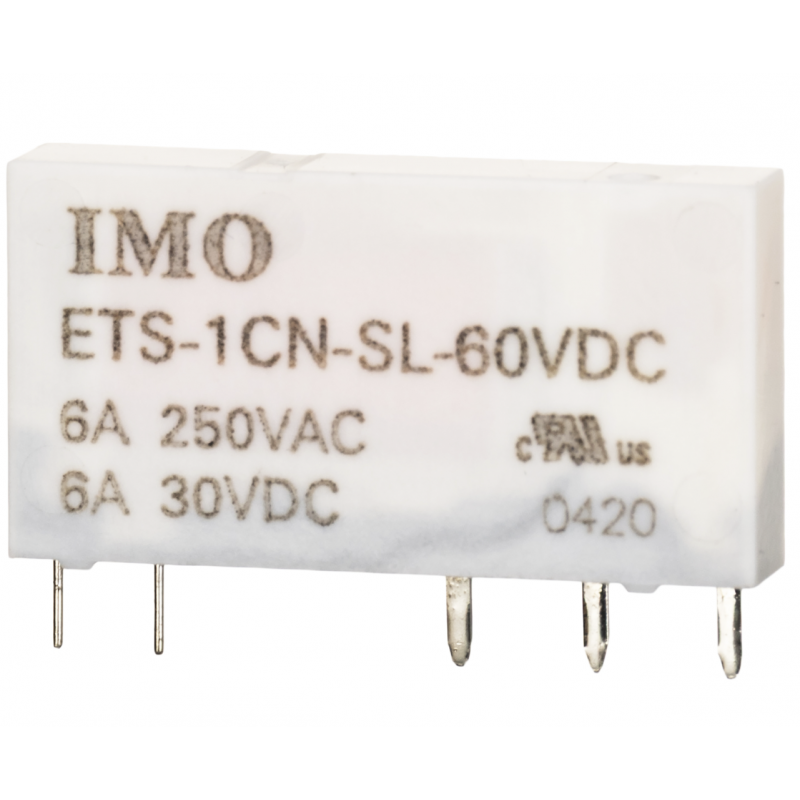

ETS-1CN1-SL-60VDC - Промежуточное реле ETS, Ie-6 A, Uc-60 В DC, 1 C/O, IMO

Описание ETS-1CN1-SL-60VDC - Промежуточное реле ETS, Ie-6 A, Uc-60 В DC, 1 C/O, IMO

Субминиатюрные силовые реле серии ETS IMO

Реле серии ETS от IMO — это ультратонкие силовые реле шириной всего 5 мм, предназначенные для установки на печатные платы (PCB). Они отличаются высокой чувствительностью, надежной изоляцией и стабильной работой в промышленных условиях эксплуатации.

Основные преимущества реле ETS

• Компактный корпус: ширина 5 мм для плотного монтажа.

• Высокая электрическая изоляция: пробивное напряжение между катушкой и контактами — 4 кВ, импульсная стойкость — до 6 кВ.

• Низкое энергопотребление: мощность катушки всего 170 мВт (модели 5–24 VDC).

• Соответствие стандартам безопасности: CE, cULus и RoHS.

• Разнообразие исполнений: разные типы контактов и номиналы катушек.

Технические характеристики

Контактные параметры

• Конфигурация контактов: 1 Form A (SPNO) или 1 Form C (SPCO).

• Максимальный ток коммутации: до 6 А.

• Максимальное напряжение: 400 VAC / 125 VDC.

• Максимальная мощность: 1500 VA / 180 W.

• Материал контактов: AgNi (серебро-никель), возможны версии AgSnO или с золотым покрытием (Au Plate).

• Электрический ресурс: до 1×10⁵ циклов при температуре +85 °C.

Характеристики катушки (20 °C)

Доступные номиналы напряжения катушки:

Условия эксплуатации и конструкция

• Рабочий температурный диапазон: от -40 °C до +85 °C.

• Исполнение корпуса: герметичное (Sealed, IP67) или Flux Proof.

• Вес: около 5,4 г.

• Габариты: 28 × 15 × 5 мм.

Расшифровка маркировки

Пример: ETS-1CN-SL-24VDC

• ETS — серия субминиатюрных силовых реле.

• 1C — тип контактов (SPCO), 1A — SPNO.

• N — материал контактов (AgNi), T — AgSnO.

• S — герметичное исполнение.

• L — соответствие RoHS.

• 24VDC — напряжение катушки.

Реле серии IMO ETS применяются в системах промышленной автоматизации, электронных платах управления, источниках питания, сигнальных модулях и распределительных щитах.
