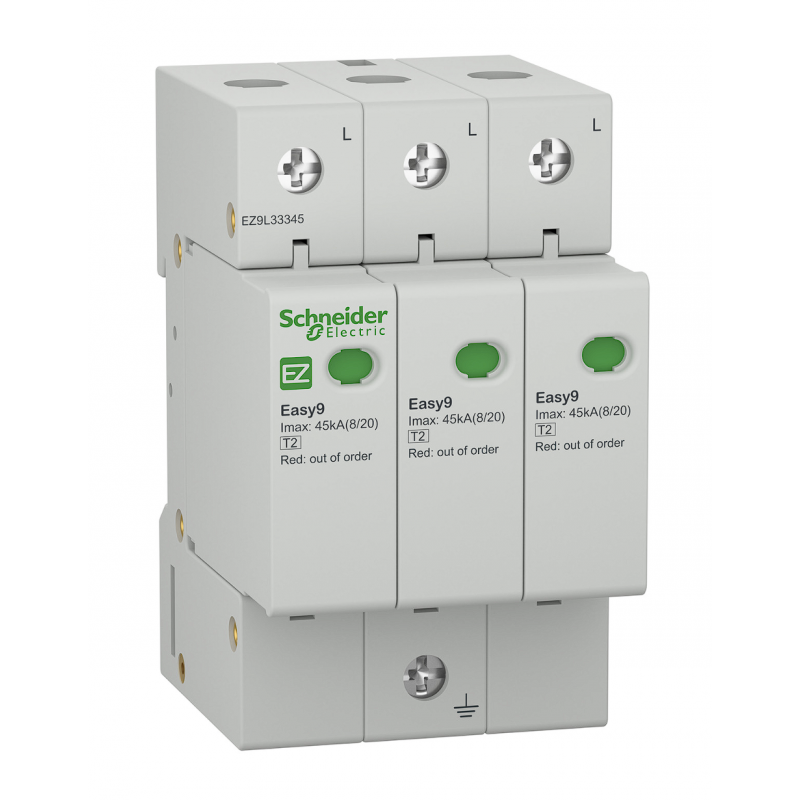

EZ9L33345 - Ограничитель перенапряжения тип 2 (УЗИП) Easy9, 3P, 45 кА, 275 В AC, Schneider Electric

Описание EZ9L33345 - Ограничитель перенапряжения тип 2 (УЗИП) Easy9, 3P, 45 кА, 275 В AC, Schneider Electric

УЗИП Schneider Electric Easy9 – надежная защита от импульсных перенапряжений

Серия Easy9 от компании Schneider Electric – это устройства защиты от импульсных перенапряжений (УЗИП) Типа 2, предназначенные для эффективной защиты электрических сетей и оборудования от грозовых разрядов и коммутационных скачков напряжения.

Устройства ограничивают уровень перенапряжения и безопасно отводят импульсный ток в систему заземления, предотвращая повреждение бытовой и промышленной электроники.

Основные технические характеристики

• Номинальное рабочее напряжение:
  230 В (фаза–нейтраль), 400 В (фаза–фаза), частота 50/60 Гц

• Уровень защиты:
  до 1,3 кВ или 1,5 кВ в зависимости от модели

• Температурный диапазон эксплуатации:
  от -5 до +70 °C

• Температура хранения:
  от -5 до +60 °C

• Степень защиты:
  IP20 (открытая установка), IP40 (в распределительном шкафу)

• Монтаж:
  установка на DIN-рейку 35 мм в любом положении

Модельный ряд УЗИП Easy9

Требования к установке и подключению

1. Защита автоматическим выключателем

Каждый УЗИП должен быть защищен вышестоящим автоматическим выключателем для предотвращения короткого замыкания в случае выхода устройства из строя.

Рекомендуемые номиналы автоматов:

• Для моделей 20 кА (1P, 1P+N, 3P+N):
  автоматический выключатель 16 А или 25 А, характеристика C

• Для моделей 45 кА (3P, 3P+N):
  автоматический выключатель 25 А, характеристика C

2. Длина соединительных проводов (правило 50 см)

Для эффективной работы УЗИП суммарная длина всех соединительных проводов от фазной шины до УЗИП и от УЗИП до заземляющей шины не должна превышать 50 см.
Чем короче проводники, тем выше уровень защиты оборудования.

3. Сечение и тип кабеля

• Медные жесткие и многожильные кабели: от 5 до 35 мм²

• Гибкие медные кабели: от 5 до 35 мм²

• Длина зачистки изоляции: 16 мм

• Тип шлица клемм: PZ2

Подключение в зависимости от системы заземления

• Системы TT и TN-S:
  применяются модели с нейтралью (1P+N и 3P+N)

• Система TN-C:
  допускается использование моделей без нейтрального полюса (только фазные)

Важно: необходимо строго соблюдать правильность подключения нейтрально-защитного модуля. Ошибочное подключение на фазу приведет к короткому замыканию.

Применение УЗИП Easy9

Устройства защиты от перенапряжений Easy9 применяются в:

• распределительных щитах жилых домов и квартир

• коммерческих и офисных зданиях

• промышленных электроустановках

• системах автоматизации и телекоммуникации

Они обеспечивают надежную защиту оборудования от грозовых импульсов и сетевых перенапряжений, продлевая срок службы электроники.
