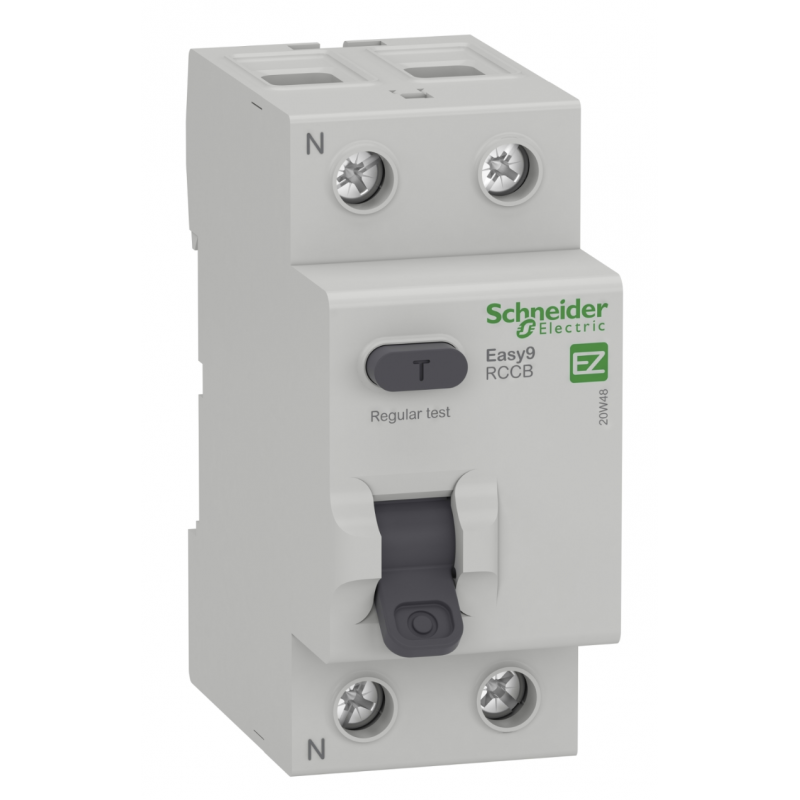

EZ9R34225 - Устройство защитного отключения Easy9, 2P 25A 30мА AC, 4.5kA. Schneider Electric

Описание EZ9R34225 - Устройство защитного отключения Easy9, 2P 25A 30мА AC, 4.5kA. Schneider Electric

Easy9 — бытовая серия устройств защитного отключения (УЗО, или дифференциальных выключателей) от Schneider Electric, разработанная для максимальной безопасности в жилых и малых коммерческих сетях. Серія включает модели типа AC (электронные и электромеханические) и типа A, оснащённые расширенной защитой от перенапряжения.

Пристрои Easy9 надёжно защищают пользователя, электропроводку и электротехнику от опасных токов утечки.

 Технические особенности

 Электрические параметры

• Напряжение питания: 230 В (2P), 400 В (4P)

• Частота: 50 Гц

• Номинальный ток: 25, 40, 63 А

• Ток утечки: 10, 30, 100, 300 мА

• Исполнение: тип AC (2P/4P), тип A (2P с защитой от перенапряжения)

• Тип устройства: электронные и электромеханические

• Предельный ток КЗ: 4500 А (с предохранителем или автоматами Easy9)

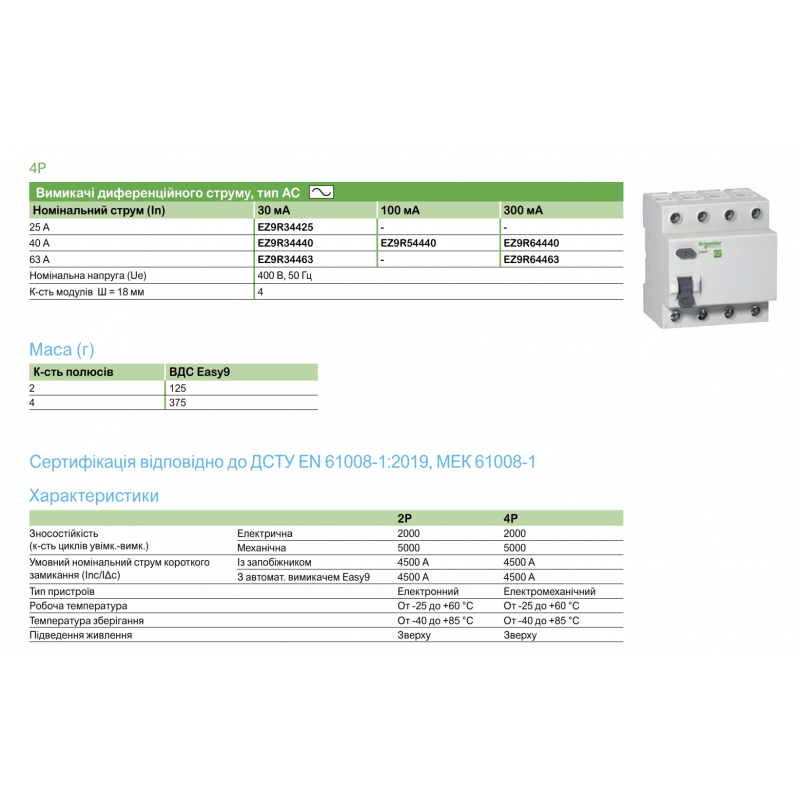

 Условия эксплуатации

• Рабочая температура: –25°C…+60°C

• Температура хранения: –40°C…+85°C

• Подключение: питание сверху

• Соответствие стандартам: ДСТУ EN 61008-1:2019, IEC 61008-1

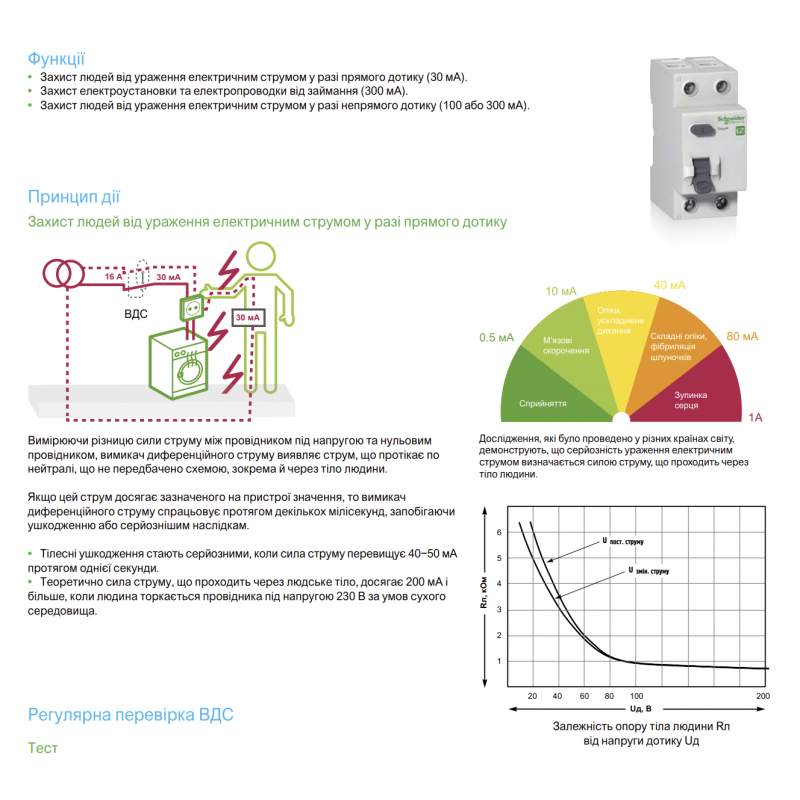

 Функции и принцип работы

Дифференциальные выключатели Easy9 измеряют баланс токов между фазой и нулём. При появлении опасного тока утечки (например, через повреждение изоляции или попадание человека под напряжение) устройство мгновенно отключает линию.

УЗО Easy9 обеспечивают:

• Защиту от прямого прикосновения — 30 мА, 10 мА (для влажных зон)

• Защиту от непрямого прикосновения — 100–300 мА

• Пожаробезопасность — отключение при утечках ≥300 мА

• Работу даже без заземления, что актуально для старых сетей

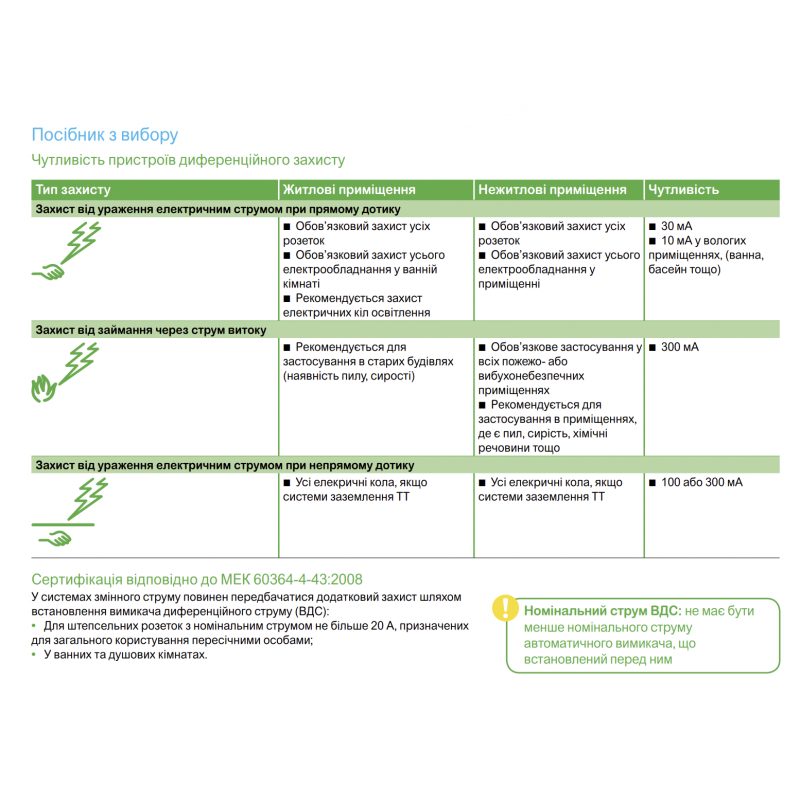

 Выбор чувствительности

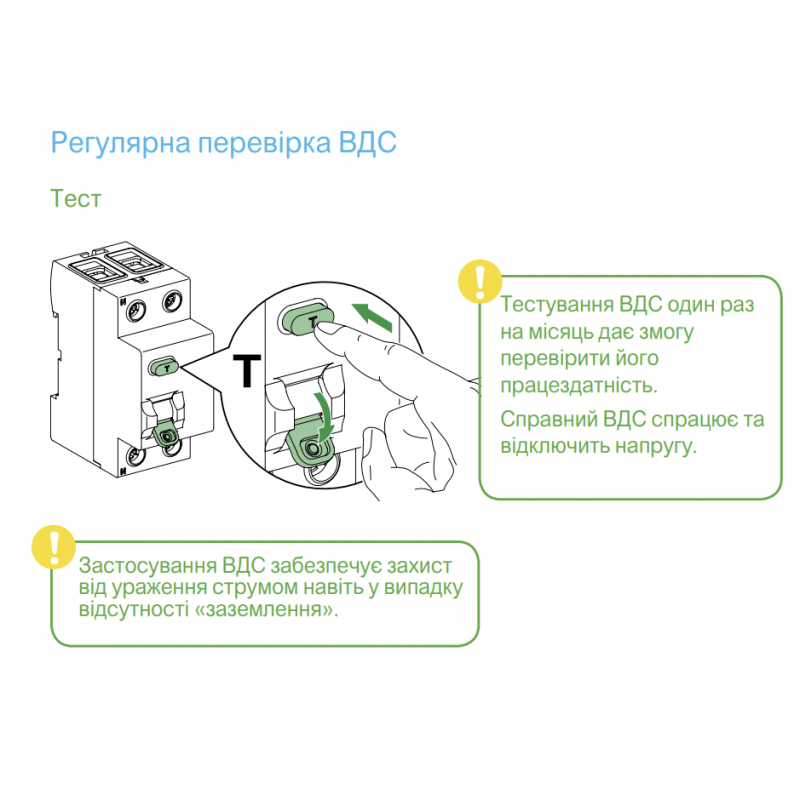

 Тестирование и обслуживание

• Рекомендуется проверять работоспособность 1 раз в месяц кнопкой TEST.

• Исправное устройство должно немедленно отключить нагрузку.

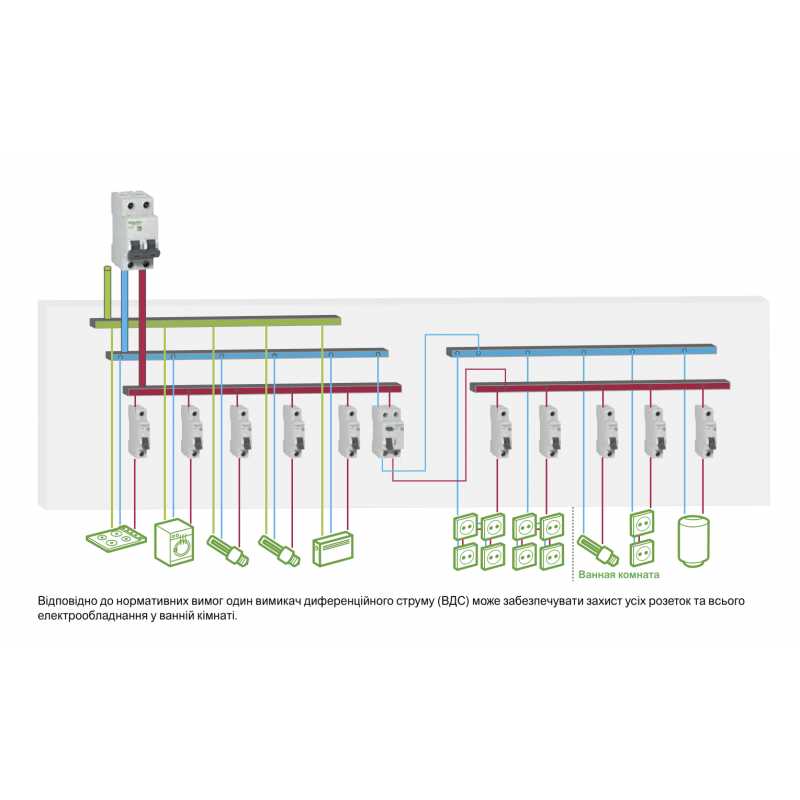

• Наиболее надёжная схема — ПЗВ в связке с автоматическими выключателями Easy9.

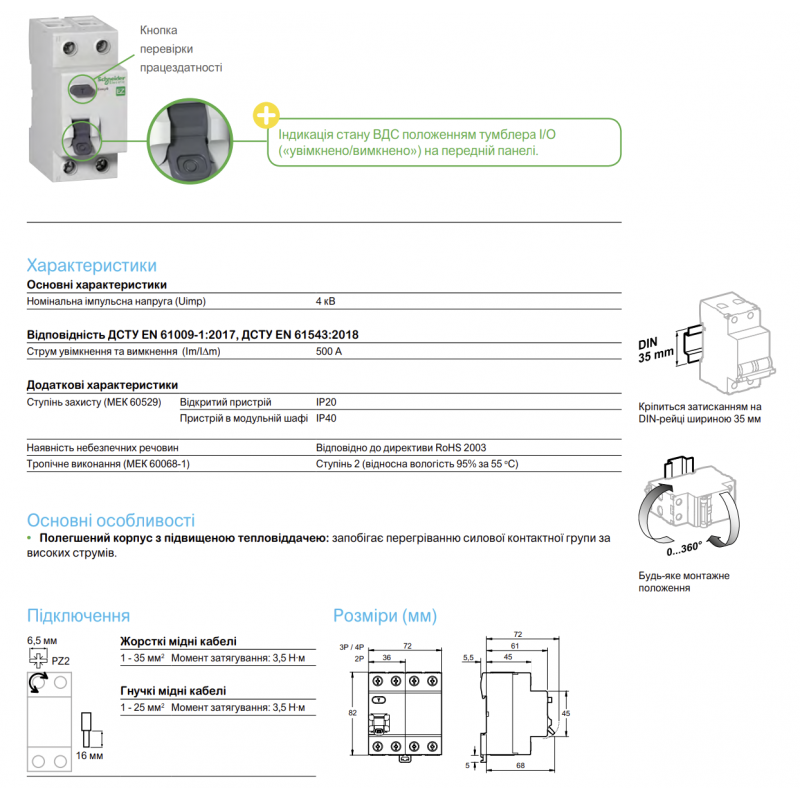

 Габариты и монтаж

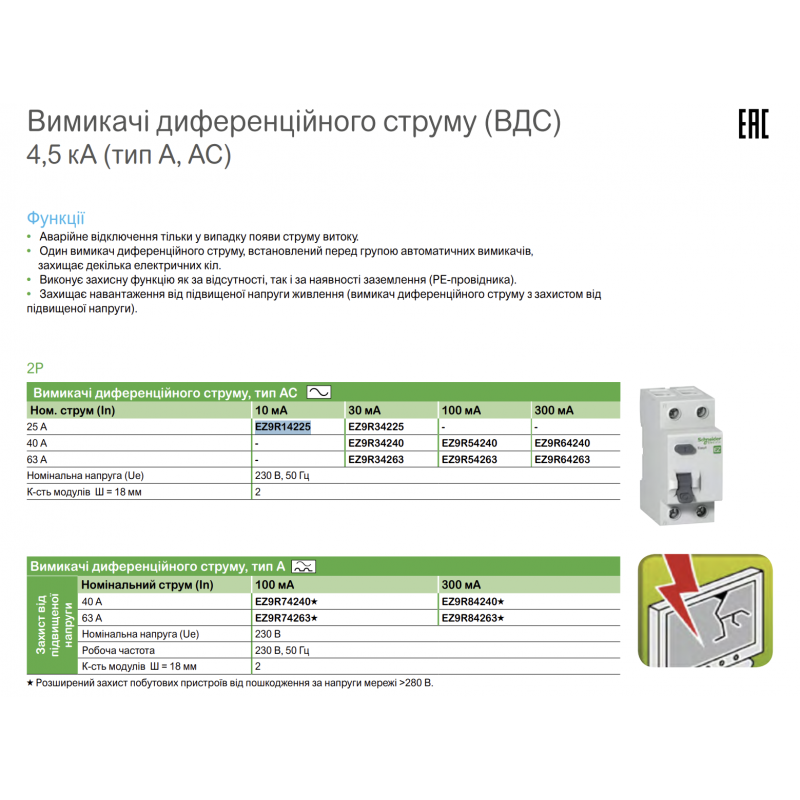

 Популярные артикулы Easy9

• EZ9R34225 — тип AC, 2P, 30 мА, 25 А

• EZ9R54440 — тип AC, 4P, 100 мА, 40 А

• EZ9R84263★ — тип A, 2P, 300 мА, 63 А, расширенная защита от перенапряжения
