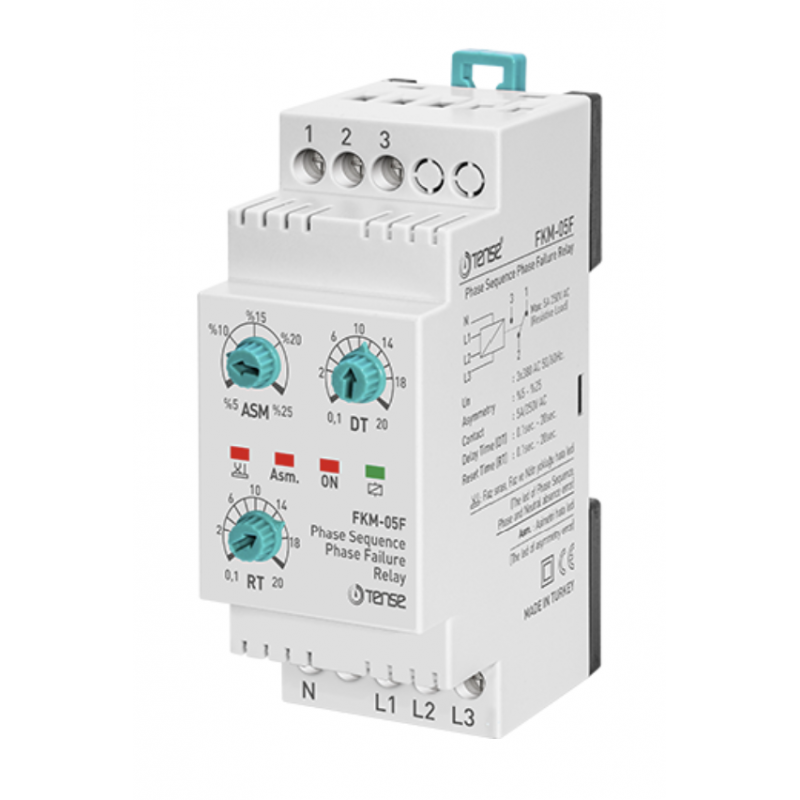

Назначение и преимущества
Реле контроля фаз с регулируемым порогом асимметрии предназначено для защиты чутких трифазных двигателей и промышленного оборудования от аварийных режимов, вызванных:
-
перекосом фаз,
-
несоответствием напряжений,
-
неправильной последовательностью чередования,
-
превышением допустимой асимметрии.
Устройство отслеживает напряжение в каждой фазе и обеспечивает мгновенное реагирование при отклонениях, отключая нагрузку для предотвращения повреждений.
Диапазон контролируемого межфазного напряжения: от 140 до 300 В.
Принцип работы устройства
-
Подключение:

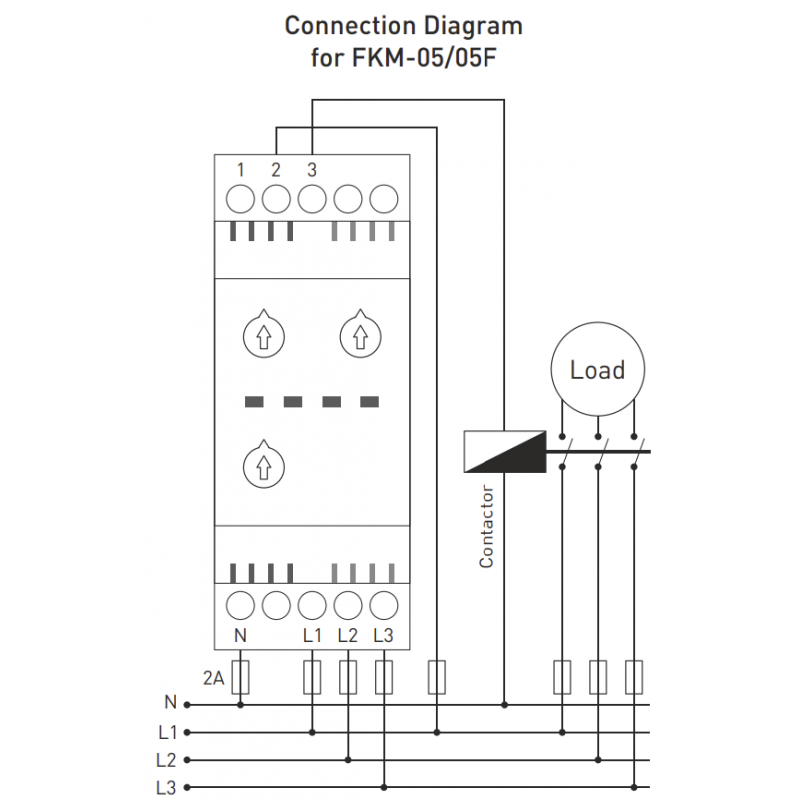

Установите реле согласно прилагаемой электрической схеме и подайте питание на устройство. -
Настройка параметров:
– Задайте допустимый уровень асимметрии фаз (от 5% до 25%).
– Установите время задержки (DT) при обнаружении ошибки.
– Настройте время сброса (RT) для автоматического возврата реле в рабочее состояние. -
Нормальный режим:
Если напряжения в сети стабильны и не превышают заданный порог асимметрии, реле активируется, и загорается соответствующий светодиод. -
Ошибка асимметрии:
При выходе напряжений за установленные границы включается светодиод Asm., и начинается отсчет времени задержки (DT). По его истечении реле деактивируется, отключая нагрузку.
После восстановления параметров запускается таймер сброса (RT), по завершении которого реле возвращается к нормальному режиму.
Как рассчитать асимметрию фаз?
Формула расчета асимметрии:
Асимметрия (%) = ((Макс. напряжение - Мин. напряжение) / Макс. напряжение) × 100
Пример расчёта:
((245 В – 200 В) / 245 В) × 100 = 18,3%
Оптимальное значение асимметрии подбирается в зависимости от типа и чувствительности нагрузки.

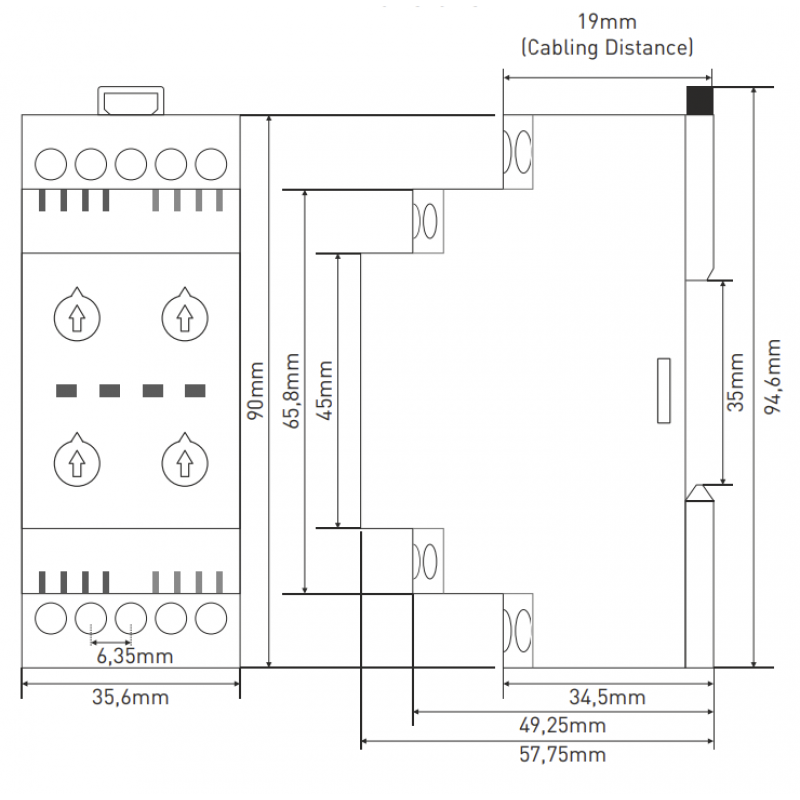

Технические характеристики
Параметр | Значение |
---|---|
Рабочее напряжение | 3 x 380 В AC, 50/60 Гц |
Номинальное напряжение | 220 В AC (модель FKM-05 / 05F) |
Диапазон асимметрии | 5% – 25% (регулируемый) |
Время задержки (DT) | 0,1 – 20 сек |
Время сброса (RT) | 0,1 – 20 сек |
Потребляемая мощность | < 6 ВА |
Температурный диапазон | –20°C … +55°C |
Индикация | 4 светодиода |
Монтаж | DIN-рейка |
Контакты реле | 5 A / 250 В AC (резистивная нагрузка) |
Высота эксплуатации | До 2000 м |
Максимальный диаметр кабеля | До 2,5 мм² |
Масса | 210 г |
✅ Преимущества реле:
-
Гнучке налаштування затримки та асиметрії
-
Надійний контроль фаз без необхідності нейтралі
-
Просте підключення та монтаж
-
Індикатори стану роботи та помилок
-
Захист електродвигунів від пошкоджень
