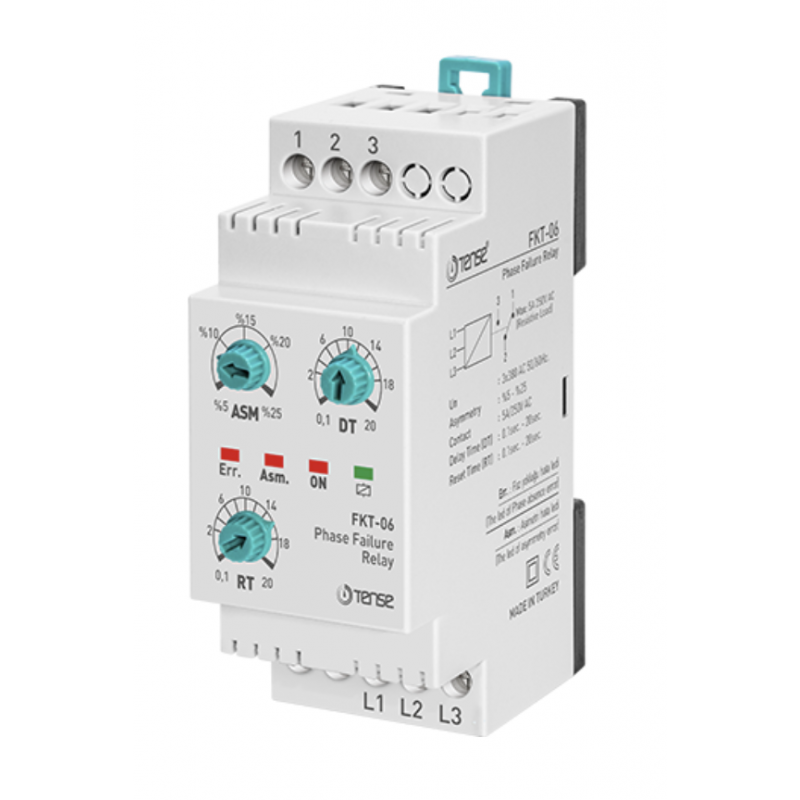

Описание FKT-06 - Реле контроля фаз, отсуцтвия и асимметрия 5-25%, без нейтрали, Tense
Назначение и преимущества
Реле защиты фаз без нейтрали предназначено для контроля и защиты трехфазных двигателей от опасных перекосов фаз и отклонений напряжения. Устройство особенно эффективно при работе с двигателями, чувствительными к асимметрии питающего напряжения.
Контролируемый диапазон межфазного напряжения: от 240 до 500 В
Не требует подключения нейтрального провода
Принцип работы устройства
-
Подключение:

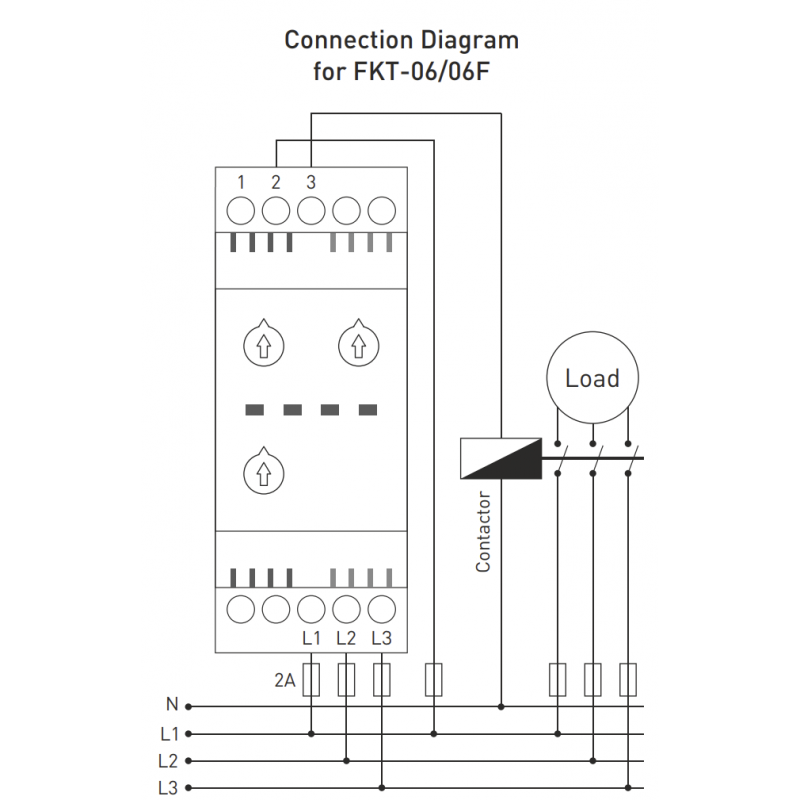

Установите реле в соответствии с электрической схемой подключения. -
Настройка параметров:
-
Задайте допустимый уровень асимметрии (от 5% до 25%).
-
Установите время задержки (DT) при возникновении ошибки.
-
Настройте время сброса (RT) для автоматического возврата реле в рабочее состояние.
-
-
Рабочее состояние:
При нормальных напряжениях и допустимом уровне асимметрии реле активируется, и загорается светодиод OUT.
В моделях с контролем чередования фаз также проверяется правильность порядка фаз. -
Ошибка асимметрии:
При превышении установленного порога асимметрии загорается индикатор Asm., начинается отсчёт времени задержки. По его истечении реле отключается, OUT гаснет. -
Автоматический сброс:
Когда напряжения стабилизируются, запускается время сброса (RT). По завершении отсчета Asm. гаснет, и реле снова активируется.
Формула расчета асимметрии фаз
Асимметрия (%) = ((Макс. напряжение – Мин. напряжение) / Макс. напряжение) × 100
Пример расчета:
((245 В – 200 В) / 245 В) × 100 = 18,3%
Рекомендуемое значение асимметрии подбирается в зависимости от типа нагрузки.
Технические характеристики
Параметр | Значение |
---|---|
Рабочее напряжение | 3 x 380 В AC, 50/60 Гц |
Номинальное напряжение | 220 В AC (для моделей FKM-05 / 05F) |
Диапазон асимметрии | 5% – 25% (регулируемый) |
Время задержки (DT) | 0,1 – 20 сек |
Время сброса (RT) | 0,1 – 20 сек |
Потребляемая мощность | < 6 ВА |
Диапазон температур | –20°C … +55°C |
Индикация | 4 светодиода |
Монтаж | На DIN-рейку |
Комутационная способность | 5 A / 250 В AC (резистивная нагрузка) |
Максимальная рабочая высота | До 2000 м |
Диаметр кабеля | До 2,5 мм² |
Вес | 210 г |
✅ Преимущества модели:
-
Не требует нейтрали — идеален для промышленных сетей
-
Регулировка асимметрии, времени срабатывания и сброса
-
Надёжная защита от перекоса фаз и неправильного чередования
-
Светодиодная индикация всех состояний
-
Простая установка на DIN-рейку
