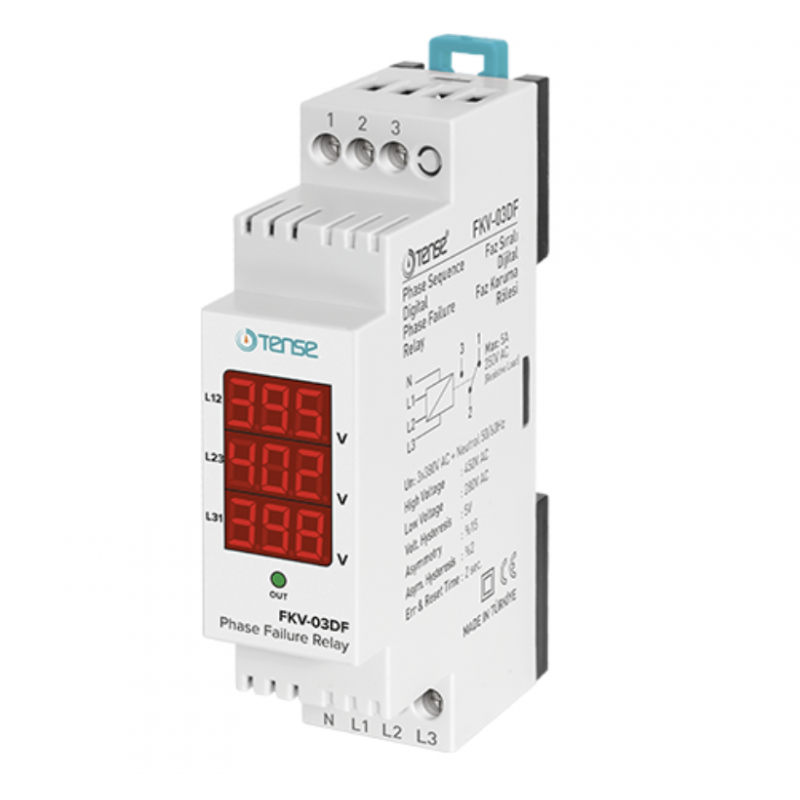

FKV-03DF - Реле контроля фаз, последовательности и асимметрии до 15%, с нейтралью, Tense

Описание FKV-03DF - Реле контроля фаз, последовательности и асимметрии до 15%, с нейтралью, Tense

Реле защиты фаз предназначено для автоматической защиты трёхфазного оборудования от критических отклонений сетевого напряжения: перенапряжения, пониженного уровня, нарушения чередования и асимметрии фаз.

 Основные параметры:

• Максимальное напряжение: 450 В AC

• Минимальное напряжение: 280 В AC

• Порог асимметрии: 15%

• Задержка срабатывания и восстановления: по 2 сек

• Контроль чередования фаз: есть

Принцип работы

✅ Нормальный режим:

Если все три фазы соответствуют заданным параметрам и порядок их следования правильный — реле активируется, загорается индикатор OUT.

 Сценарии ошибок

1. Перенапряжение (H):

При превышении 450 В на любой фазе:

• Задержка 2 сек → индикация “H” → реле отключается

• После снижения на 5 В → ещё 2 сек → реле включается

2. Пониженное напряжение (L):

Если напряжение опускается ниже 280 В:

• Задержка 2 сек → “L” → отключение реле

• Повышение на 5 В → ещё 2 сек → повторное включение

3. Асимметрия фаз (ASy):

Если разница между фазами > 15%:

• Задержка 2 сек → “ASy” → отключение

• Падение асимметрии на 2% → ещё 2 сек → включение реле

4. Неправильное чередование фаз (Phs):

• При нарушении порядка фаз → “Phs” → отключение через 2 сек

• Восстановление порядка → ещё 2 сек → повторное включение

 Схема подключения

• Входные фазы: L1, L2, L3

• Ноль: N

• Релейные контакты: COM, NO (нормально открытый), NC (нормально закрытый)

 Технические характеристики
