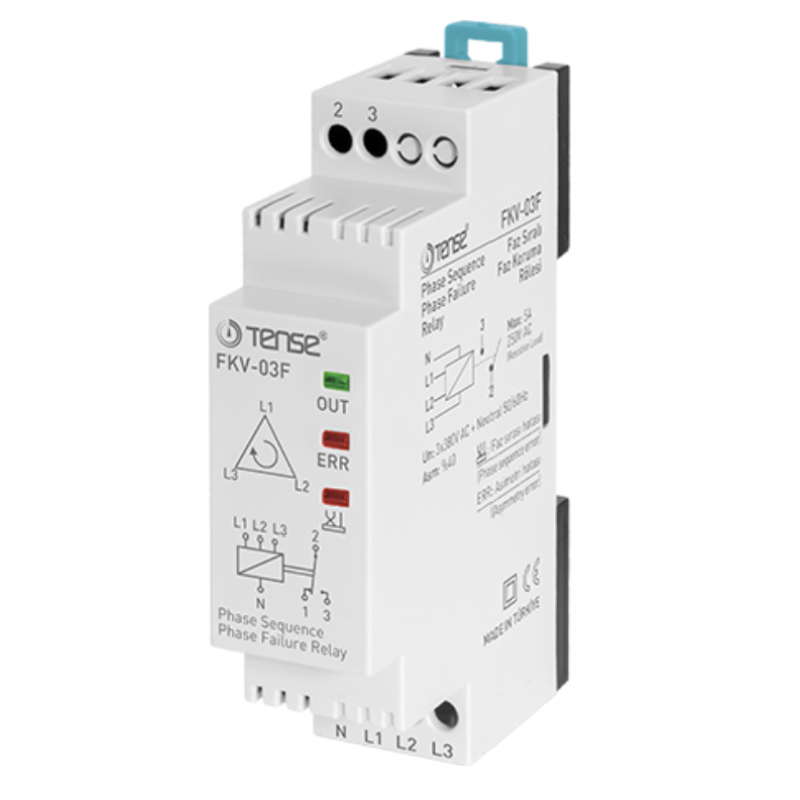

FKV-03F - Реле контроля фаз, последовательности и асимметрии до 40%, с нейтралью, Tense

Описание FKV-03F - Реле контроля фаз, последовательности и асимметрии до 40%, с нейтралью, Tense

Реле контролю фаз TENSE FKV-03F призначене для ефективного захисту трифазних електродвигунів від критичних помилок у мережі, зокрема — неправильного чергування фаз, асиметрії (фіксована межа 40%) та зникнення однієї з фаз.

Принцип роботи:

• Нормальний режим: При правильній послідовності фаз та номінальній напрузі реле активується, загоряється індикатор OUT, контакти 2 (COM) і 3 (NO) замкнуті.

• Асиметрія фаз: Якщо напруга однієї з фаз виходить за допустимі межі, індикатор помилки гасне, реле вимикається.

• Неправильне чергування фаз: Постійно світиться індикатор помилки чергування, OUT гасне, реле деактивується.

• Деактивований стан: Контакти 2 (COM) і 3 (NO) розімкнуті.

Технічні характеристики:

• Робоча напруга: 3 × 380 В AC з нейтраллю

• Частота: 50/60 Гц

• Споживана потужність: < 6 ВА

• Робоча температура: від –20°C до +55°C

• Межа асиметрії: фіксовано ~40%

• Контакти реле: 5 A / 250 В AC (резистивне навантаження)

• Індикація: 3 LED

• Монтаж: на DIN-рейку

• Максимальне січення кабелю: до 2,5 мм²

• Вага: < 150 г

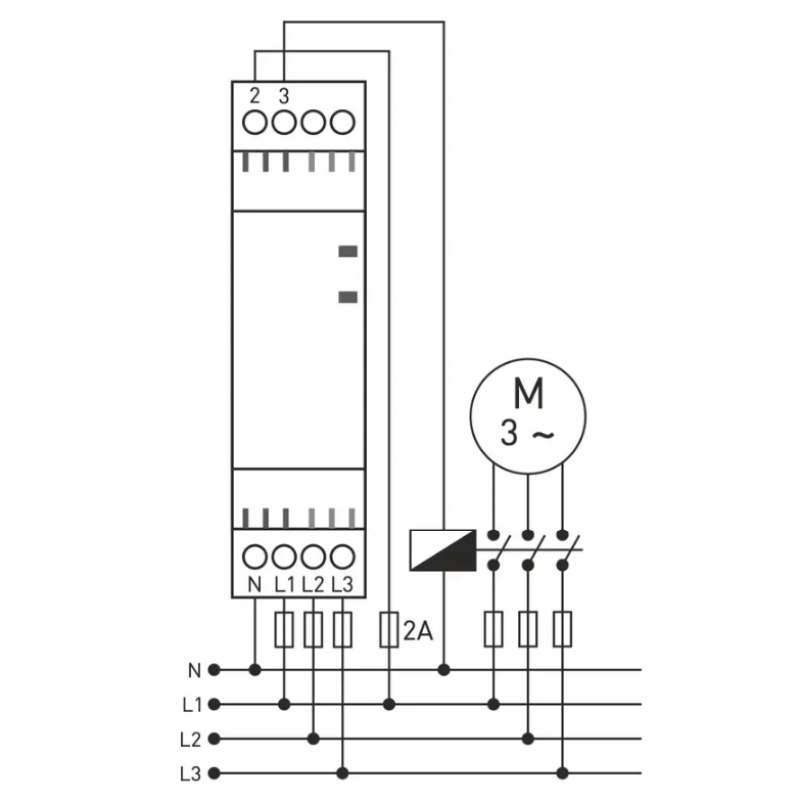

Схема підключення:
Входи — L1, L2, L3, нейтраль. Вихідні контакти реле — COM, NO.
