FKV-11 - Реле контроля фаз, асимметрия до 30%, с нейтралью, Tense

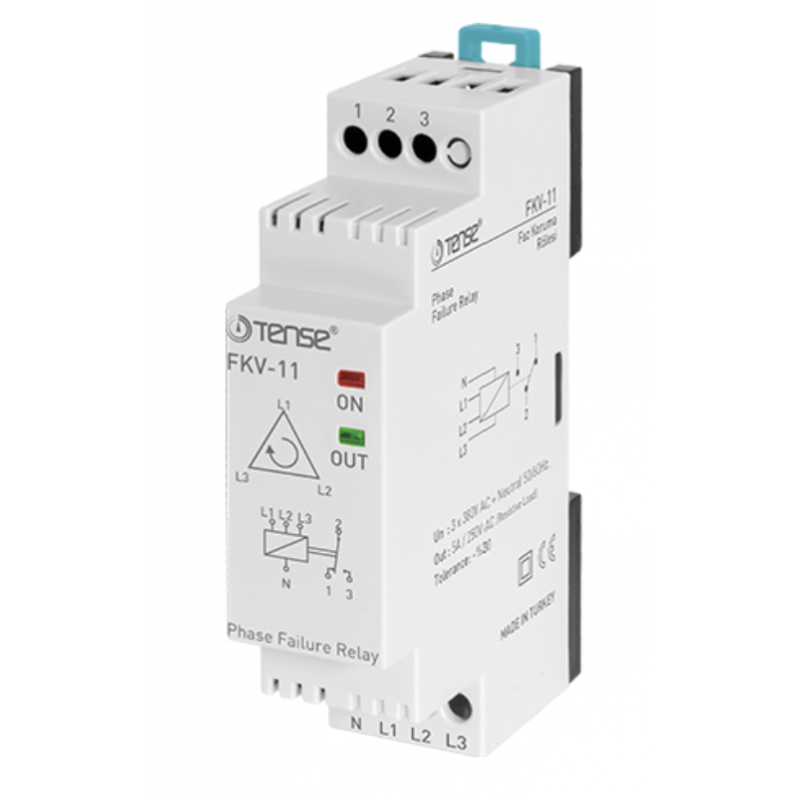

Реле защиты фаз FK-X1/X1P и FKV-X1/X1P. Эти реле разработаны для предотвращения сбоев трехфазных двигателей, вызванных проблемами в сети. Модели FK-X1P и FKV-X1P также предотвращают неисправности двигателей, вызванные перегревом.

Принцип работы и использование:

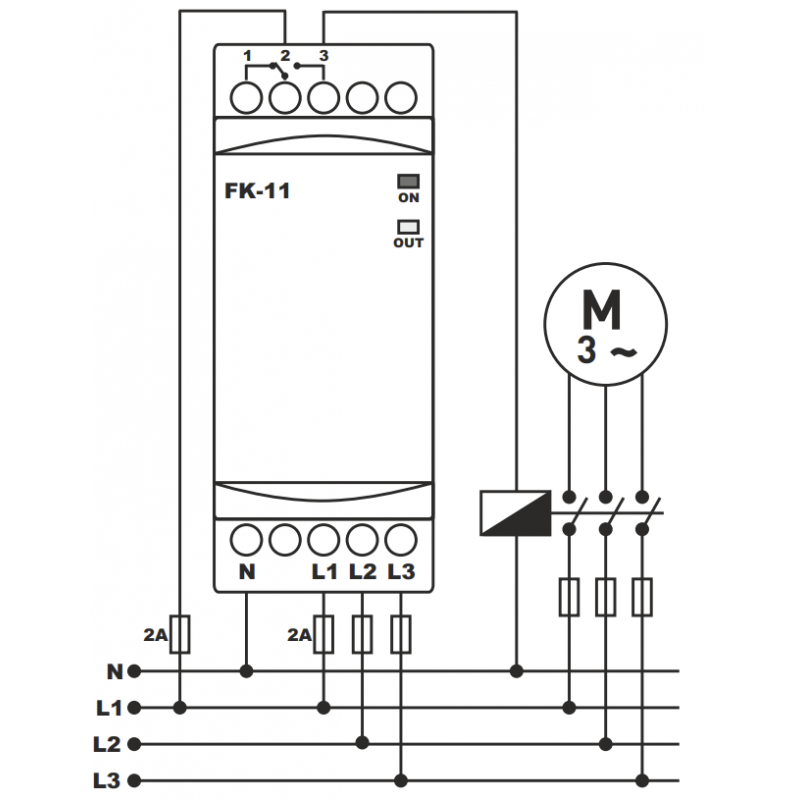

Устройство должно быть подключено в соответствии со схемой. Когда питание подано и фазы находятся в нормальных значениях, реле срабатывает и светодиод реле загорается. В этом положении контактный выход находится на (NO)3 полюсе. Если любая из фаз выходит за пределы нормальных значений (увеличивается или уменьшается), реле размыкается и светодиод гаснет. В этом положении контактный выход находится на (NC)1 полюсе. Модели с PTC-датчиком (положительным температурным коэффициентом) чувствительны к термическим изменениям двигателя. Если температура двигателя выше номинальной, реле размыкается, а светодиод гаснет. Когда температура двигателя возвращается к номинальной, реле снова срабатывает и светодиод загорается. Реле размыкается, когда значение сопротивления PTC составляет 1600R-2000R, и снова срабатывает, когда значение сопротивления составляет 1000R-1400R. PTC следует подключать к поверхности двигателя. Если PTC не используется в моделях FK-X1P и FKV-X1P, контакты PTC следует замкнуть накоротко.

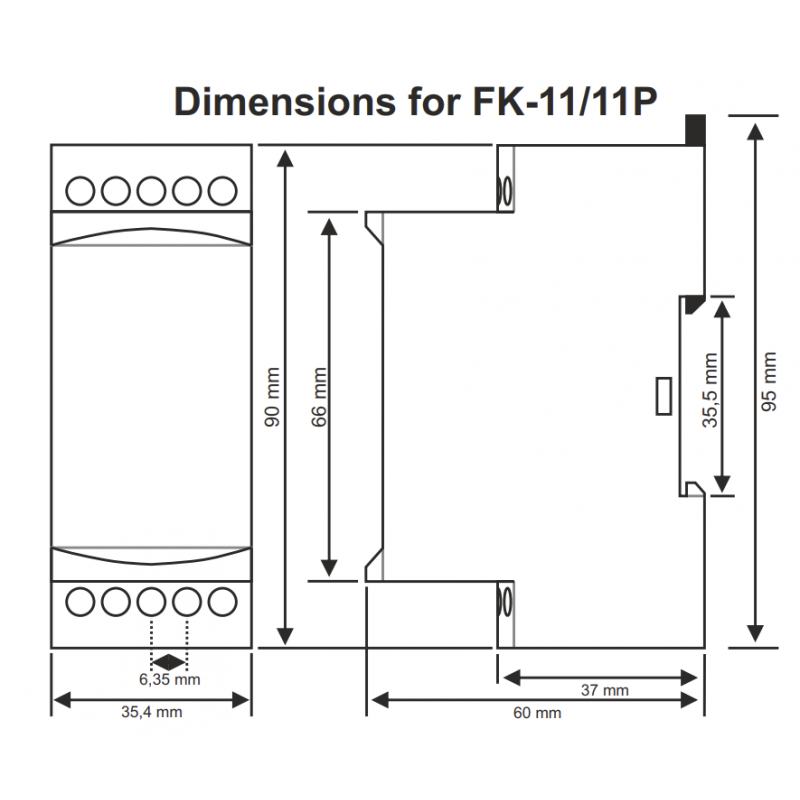

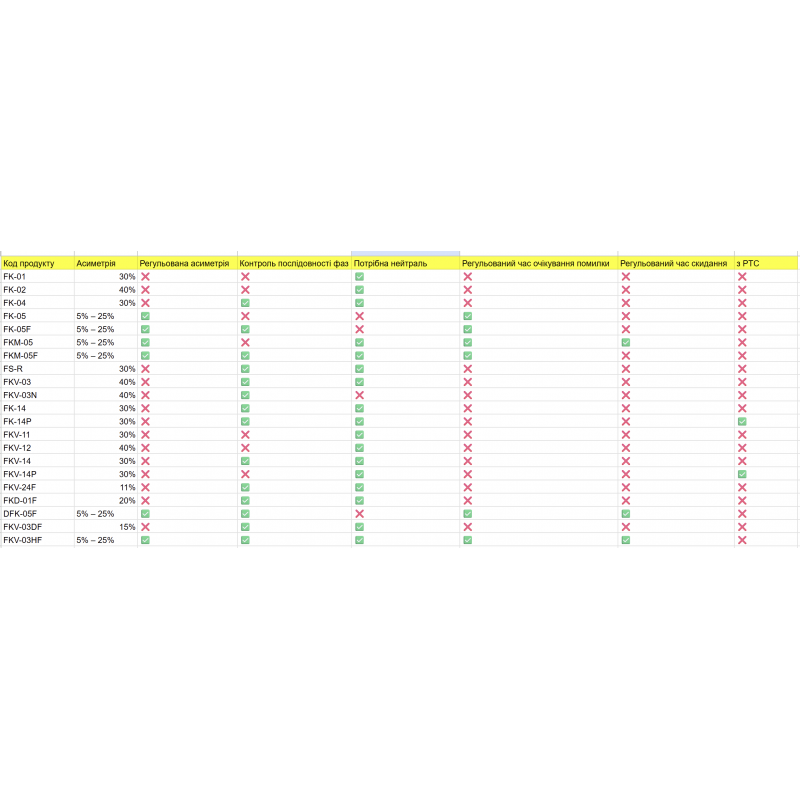

Технические характеристики:

• Рабочее напряжение (Un): $3\times 380$ В AC и нейтраль

• Рабочая частота: 50/60 Гц

• Рабочая мощность: <4ВА

• Рабочая температура: $-20^{\circ }C\cdots +55^{\circ }C$

• Допуск: −%30 и −%40 (FK-X2)

• Индикация: Светодиоды On и Out

• Тип подключения: Клеммное соединение

• Вес: Макс. 110 гр.

• Контакты: 5А/250В AC (резистивная нагрузка)

• Монтаж: Вертикальный монтаж в панели или на DIN-рейке

• Рабочая высота: <2000 метров

• Диаметр кабеля: 2,5 мм²; 1,5 мм² (для FKV-X1/X1P)

Обслуживание:

Перед чисткой устройства выключите его питание и отсоедините от подключений. Очистите корпус устройства влажной тканью. Не используйте токопроводящие или другие химические вещества, которые могут повредить устройство. После чистки снова подключите устройство и убедитесь, что оно работает.

Предупреждения:

Используйте устройство в соответствии с инструкцией. Не используйте устройство во влажной среде. Включите выключатель и автоматический выключатель в сборку. Расположите выключатель и автоматический выключатель поблизости от устройства, чтобы оператор мог легко к ним добраться. Пометьте выключатель и автоматический выключатель как элемент отключения для устройства.
