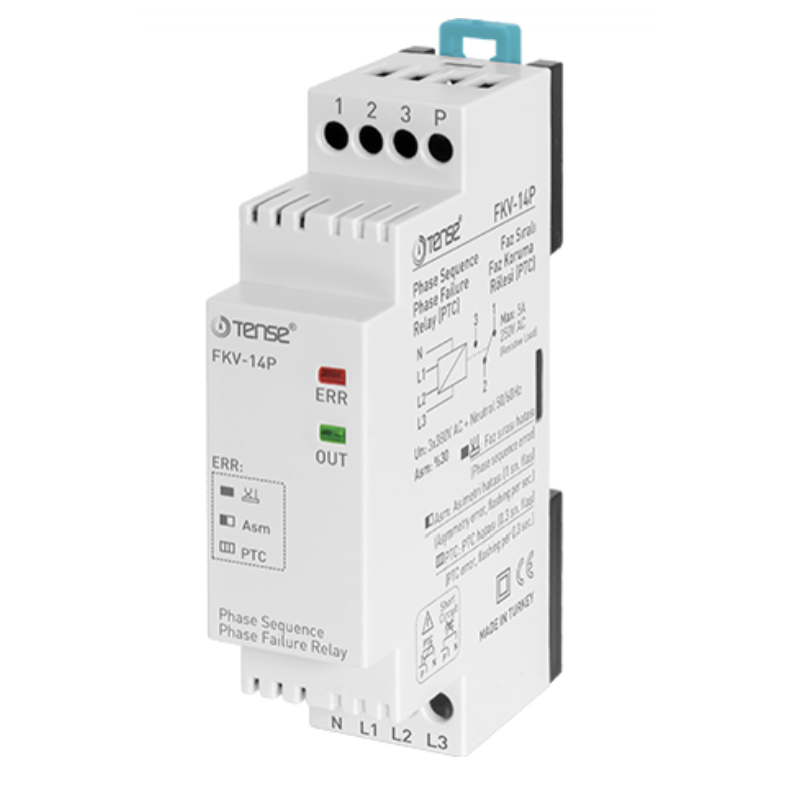

FKV-14P - Реле контроля фаз, последовательности и асимметрии до 30%, с нейтралью, PTC. Tense

Ряд реле отказа фазы, включая модели FK-04/04P, FK-14/14P, FKV-14/14P, FKV-03 и FS-R, предназначены для предотвращения повреждений трехфазных двигателей, работающих с определенной последовательностью фаз, вызванных проблемами в сети. Некоторые модели, такие как FK-04P, FK-14P и FKV-14P, также обеспечивают защиту от тепловой перегрузки двигателя.

Принцип работы и использование:

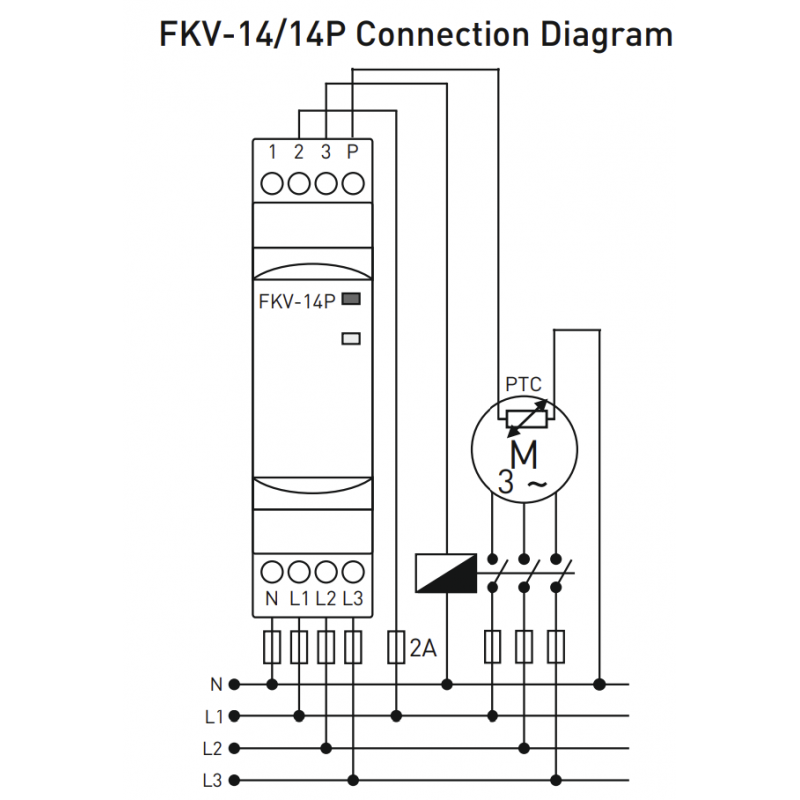

Устройство должно быть подключено в соответствии со схемой.

• Нормальная работа (без ошибок): Когда значения фаз находятся в пределах нормы, а последовательность фаз правильная, реле активируется, и светодиод OUT светится.

• Ошибка асимметрии: Если какая-либо фаза выходит за пределы нормального диапазона, светодиод ERR мигает (с интервалом 2 секунды), светодиод OUT выключается, а реле деактивируется.

• Обратная последовательность фаз (ошибка последовательности фаз): Светодиод ERR светится постоянно, светодиод OUT выключается, а реле деактивируется.

• Ошибка PTC (для моделей с PTC): Если температура двигателя превышает номинальное значение, светодиод ERR мигает (с интервалом 1 секунда), светодиод OUT выключается, а реле деактивируется. Реле снова активируется, когда температура возвращается к номинальным значениям, и светодиод OUT загорается.

• Деактивация/Активация реле: При активации реле контакты 2 (COM) и 3 (NC) замыкаются, а 1 (NC) и 2 (COM) размыкаются. При деактивации реле контакты 2 (COM) и 1 (NC) замыкаются, а 3 (NC) и 2 (COM) размыкаются.

• Использование PTC: Если функция PTC не используется в FKV-14P, нужно закоротить клемму PTC (P) на нейтраль (N). Для FK-04P и FK-14P нужно закоротить клеммы PTC.

• Особенности FKV-03: Это устройство не имеет светодиода ERR. В случае ошибок асимметрии или последовательности фаз светодиод OUT гаснет, а реле деактивируется.

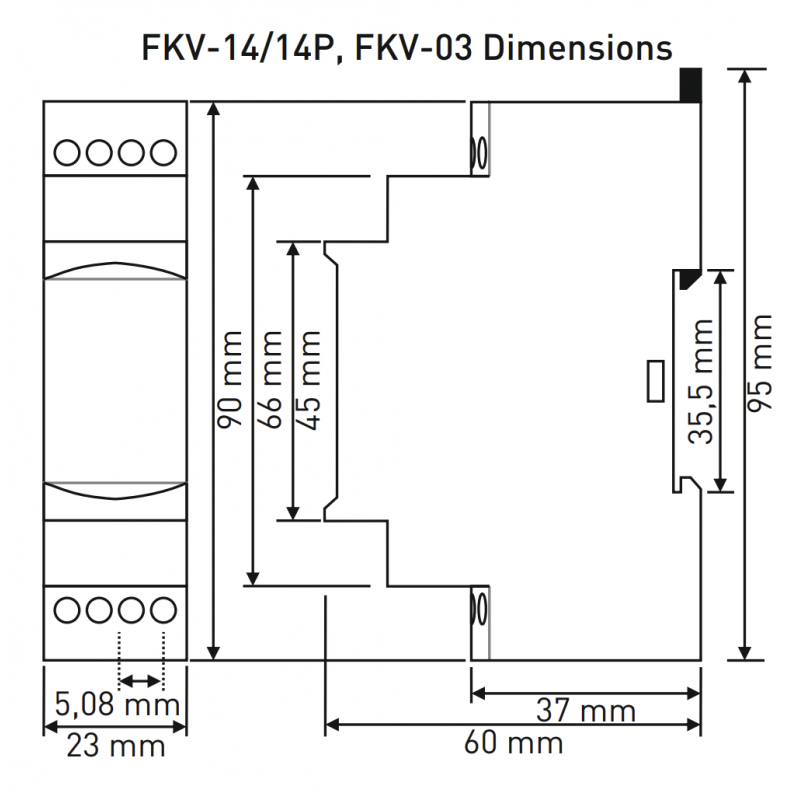

Технические характеристики:

• Рабочее напряжение (Un): $3\times 380$ В переменного тока и нейтраль.

• Рабочая частота: 50/60+ Гц.

• Рабочая мощность: $<6$ ВА.

• Рабочая температура: от −20∘C до +55∘C.

• Допустимое отклонение: -30% (FKV-03: -40%).

• Дисплей: Светодиоды OUT и ERR, PWR, OUT и ERR (для FK-04/04P и FS-R), ON и OUT (для FKV-03).

• Тип подключения: Клеммное соединение.

• Основные характеристики FKV-14P - Реле контроля фаз, последовательности и асимметрии до 30%, с нейтралью, PTC. Tense

  Основные характеристики

  Питание 3-фазное + нейтраль

  Тип Аналоговое

  Асимметрия 30 %

  Контроль последовательности фаз +

  Время ожидания ошибки, сек -

  Время сброса, сек. -

  Нейтраль +

  С защитой PTC +

  Исполнение Модульный

  Страна (Бренд/Производство) Турция/Турция
