FKV-24F - Реле контроля фаз, последовательности и асимметрии до 11%, с нейтралью, Tense

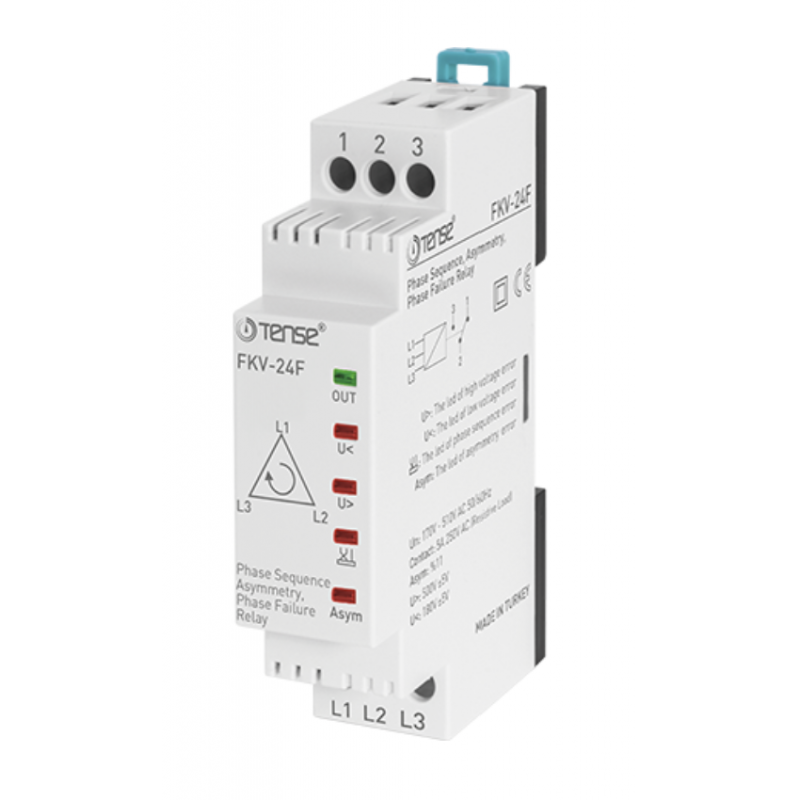

Реле FKV-24F — это устройство для защиты трехфазных двигателей от таких проблем сети, как обрыв фазы, асимметрия напряжения и неправильная последовательность фаз.

Принцип работы:

После включения реле выполняет проверку напряжения всех трех фаз, баланса фаз и правильности последовательности фаз. Этот процесс занимает 3-4 секунды. Если все параметры в норме, реле активируется, и загорается светодиод "Out". В этом состоянии контакты 2 и 3 замыкаются.

Защитные функции:

• Защита от повышенного напряжения (U>): При превышении напряжением любой фазы установленного максимума, загорается светодиод "U>". Если напряжение не возвращается в норму в течение 2 секунд, реле выключается, светодиод гаснет, а контакты 1 и 2 замыкаются. После снижения всех напряжений ниже максимального значения, светодиод "U>" гаснет. Если в течение 3 секунд (с гистерезисом 5В) напряжение не повышается, реле снова активируется, светодиод загорается, а контакты 2 и 3 замыкаются.

• Защита от пониженного напряжения (U<): Если напряжение любой фазы падает ниже установленного минимума, загорается светодиод "U<". Если напряжение не возвращается в норму в течение 2 секунд, реле выключается, светодиод гаснет, а контакты 1 и 2 замыкаются. После повышения всех напряжений выше минимального значения, светодиод "U<" гаснет. Если в течение 3 секунд (с гистерезисом 5В) напряжение не падает, реле снова активируется, светодиод загорается, а контакты 2 и 3 замыкаются.

• Защита от асимметрии: Асимметрия измеряется как отношение разницы между максимальным и минимальным фазным напряжением к максимальному фазному напряжению, умноженное на 100%. Если асимметрия превышает установленное значение, загорается светодиод "Asym". Если асимметрия не возвращается в норму в течение 2 секунд, реле выключается, светодиод гаснет, а контакты 1 и 2 замыкаются. Если асимметрия не превышает установленное значение (с гистерезисом 2%) в течение 3 секунд, реле снова активируется, светодиод загорается, а контакты 2 и 3 замыкаются.

• Защита от неправильной последовательности фаз: При обратной последовательности фаз реле выключается, светодиод реле гаснет, и загорается светодиод последовательности фаз. Контакты 1 и 2 замыкаются. После восстановления правильной последовательности фаз, светодиод последовательности фаз гаснет, и через 5 секунд реле снова активируется, светодиод загорается, а контакты 2 и 3 замыкаются.

Технические характеристики:

• Рабочее напряжение: $3\times 380$ В переменного тока и нейтраль (или $3\times 350$ В переменного тока).

• Рабочая частота: 50/60 Гц.

• Потребляемая мощность: менее 4 ВА.

• Рабочая температура: от -20°C до +55°C.

• Установка асимметрии: 11%.

• Диапазон установки напряжения U< и U>: 180В-500В переменного тока.

• Индикация: Светодиоды для индикации работы реле, превышения/снижения напряжения, асимметрии и ошибки последовательности фаз.

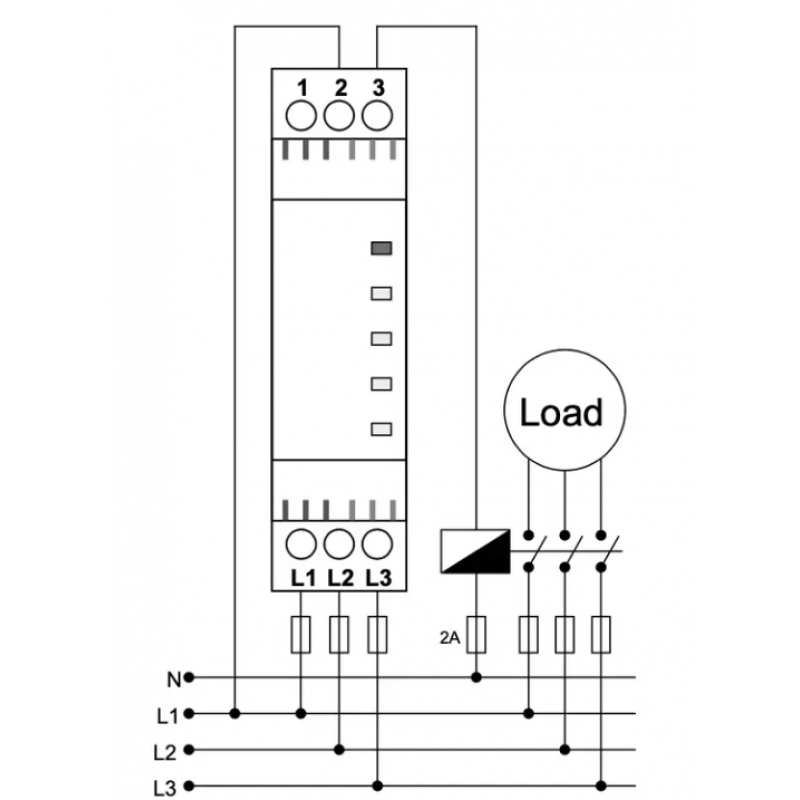

• Тип подключения: Клеммное подключение.

• Вес: Макс. 110 г.

• Контакты: 5А/250В переменного тока (резистивная нагрузка).

• Монтаж: Вертикальный в панели или на DIN-рейке.

• Высота эксплуатации: менее 2000 метров.

• Диаметр кабеля: 2.5 мм².

Размеры:

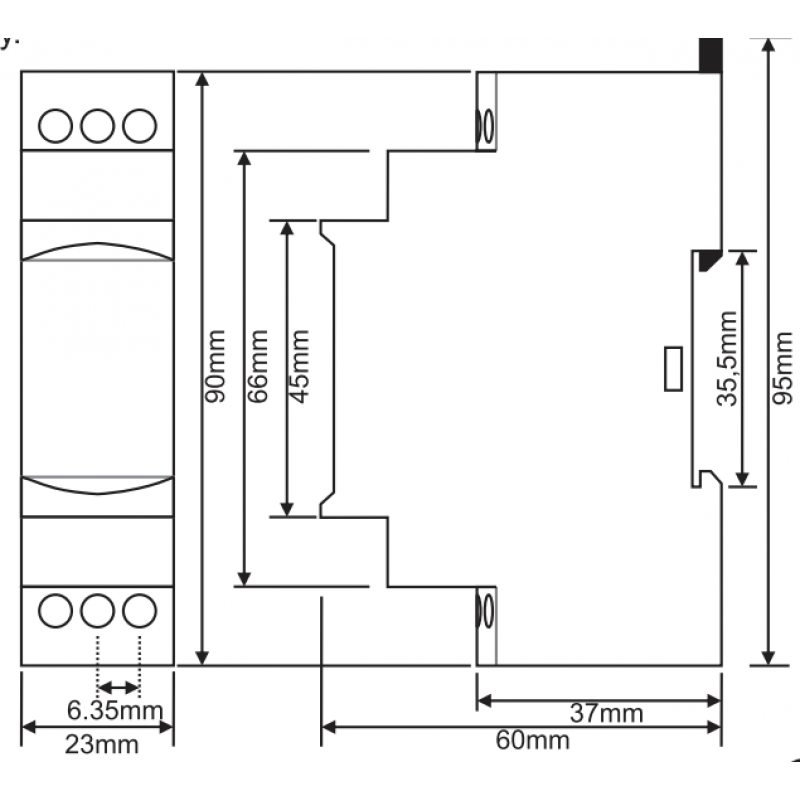

Устройство имеет следующие габариты: высота 90 мм, ширина 23 мм, глубина 60 мм (с расстоянием от передней части до задней крепежной рейки 37 мм). Высота для монтажа на рейку составляет 35.5 мм.

Обслуживание:

Перед любыми работами по обслуживанию необходимо отключить устройство от питания. Корпус реле следует протирать слегка влажной тканью, избегая использования проводящих или агрессивных химических средств. После очистки проверьте функциональность устройства.

Предупреждения:

• Используйте устройство строго в соответствии с инструкцией.
