Тормозной модуль- встроенный. Частотный преобразователь FRECON серии FR500А- это прежде всего высокопроизводительная. высококачественная модель высокой мощности. Частотники нового поколения FRECON FR500А разработан специально для OEM-клиентов. Отлично подойдет для установки в вентиляторы и насосы. Дополнительные преимущества частотника FRECON FR500А перед аналогами: гибкая конструкция. встроенный SVC иVF-контроль. широко используемый в установках с более высокими требованиями(такими как точность контроля скорости и скорости отклика крутящего момента).низкочастотные выходные характеристики. Широкий диапазон входного напряжения с международными стандартами : -Номинальное напряжение: 3 фазы 380-480В. 50 Гц / 60 Гц -Диапазон колебаний напряжения: 325-528 В. 50 Гц / 60 Гц
Комплексные функции защиты: -Частотники серии FR500A имеют комплексные функции защиты. Такие как:заземление. защита цепи привода вентилятора. внешняя защита от короткого замыкания. защита двигателя от перегрузки. дополнительная функция защиты от перегрева двигателя PT100 / PT1000 и т. д. Оптимизированный структурный дизайн. ведущая технологическая платформа: -По сравнению с предыдущим поколением продуктов той же мощности. размер серии FR500 значительно экономит место установки. Максимальная площадь установки уменьшена на 50%. Идеальная схема тормозной цепи: -Улучшенное торможение: кратковременное торможение может достигать 1.1-1.4 раза от номинальной мощности инвертора -Тормозная защита более комплексная и интеллектуальная
Устойчивость к перегрузкам -Возможность работы при перегрузке: 150%от номинальной нагрузки может удерживаться 1 мин. 180%от номинальной нагрузки может выдерживать 10 с. 200%от номинальной нагрузки может выдерживать 1 с. Превосходное производительность Характеристика высокого пускового момента. -0.5 Гц может обеспечить 150% пускового момента (бессенсорное векторное управление 1). -0.25 Гц может обеспечить 150% пускового момента (бессенсорное векторное управление 2). -Бессенсорное векторное управление может снизить восприимчивость параметров двигателя.улучшить адаптивность к окружающей среде. Набор разнообразныхфункцийтерминала -Многофункциональный терминал DI. DO. AO с множеством логических функций для выбора -ТерминалAI может использоваться как многофункциональный терминал DI. -Встроенная функция мульти-группового виртуального DI и DO для уменьшения внешнего подключения DI / DO. -Поддержка высокоскоростных импульсных входов и выходов. до 100 кГц. Встроенный само адаптивный функциональный модуль ПИД -Встроенные две группы параметров ПИД. которые могут автоматически переключаться в соответствии с отклонением. клеммой DI и параметрами частоты. -Функция обнаружения потери обратной связи ПИД. Применяется для обнаружения неисправностей. -Поддержка режима покоя и пробуждения. Может переключаться между двумя режимами в зависимости от условий работы. V / F полностью отделен и полуотделен -Автоматически компенсируется напряжением при перегрузке. реализует постоянное выходное напряжение и отвечает требованиям применения в отрасли электроснабжения. Функция отслеживания скорости: В случае быстрого запуска инвертор может обеспечить плавный запуск двигателя в соответствии с текущим направлением работы и скоростью двигателя.
Поддерживает множественных коммуникаций : -ПоддержкаPROFIBUS. CAN. GPRS DTU и другие. Разнообразие энкодеров Match 3 (FR510A) : -Поддержка OC. двухтактный. разностный. EN1313. U / V / W вращающийся трансформатор и другие виды энкодера Удобная отладка. -Мощное программное обеспечение. -Специализированный модуль загрузки и выгрузки. удобная отладка параметров ирезервное копирование. В соответствии с отраслевым спросом.разработан специальный макрос приложений
Уникальная компенсация мертвой зоны: -Обеспечьте плавный выход крутящего момента при низкой частоте Функция подавления колебаний:
-При обнаружении колебаний двигателя. выходное напряжение и частота автоматической подстройки обеспечивают плавную работу
Основные характеристики
Серия
FR500A
Тип
Общепромышленные механизмы
Выходной ток, А
75
Максимальная мощность рассеивания, кВт
.
Мощность двигателя, кВт
37
Напряжение питания, В
3Ф/380В
Размер дисплея, дюйма
.
Тип модуля
.
Выходное напряжение, В
3Ф/380 В
Частота питания, Герц
50/60 Гц +/- 5%
Выходная частота, Герц
0,00 ... 600 Гц
Перегрузочная способность
150 %
Встроенный потенциометр
Есть
Тип двигателя
Асинхронный
Панель программирования в комплекте с ПЧ
Съемная
Влажность
до 95% без конденсации
Температура окружающего воздуха для работы
-10 ... 40 ° C
ЭМС-фильтр
Опция
Тормозной модуль
Встроенный
Встроенный вентилятор
Есть
Протокол порта связи
Modbus RTU
Степень защиты IP
IP20 без заглушки в верхней части
Карты расширения
Нет
Вес, кг
15

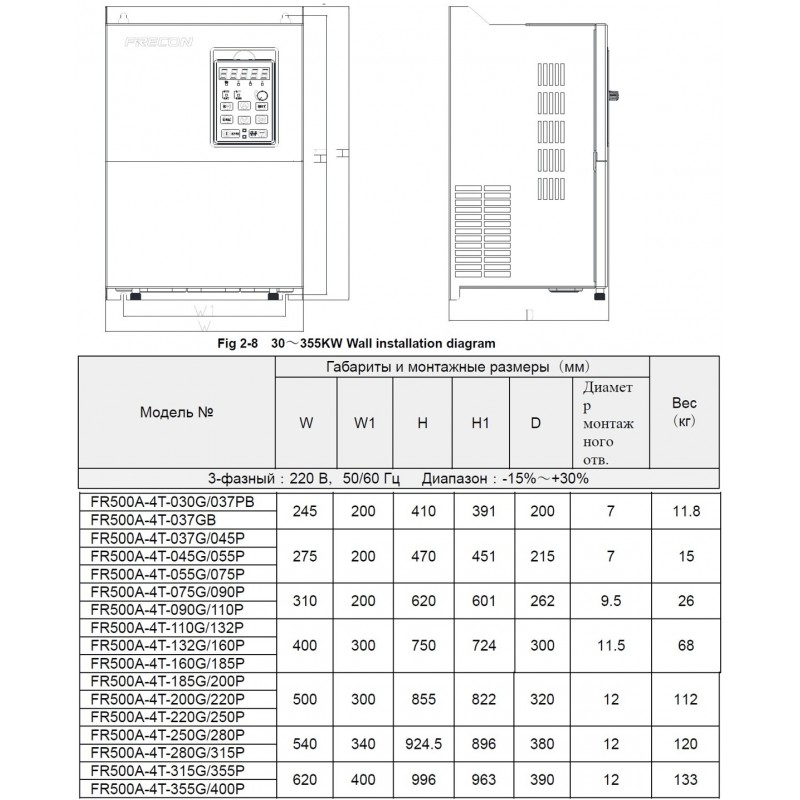

Габаритные размеры. (ВхШхГ), мм
470х275х215 мм
Страна (Бренд/Производство)
Китай/Китай
Число и тип входов/выходов
Общее количество входов/выходов
.
Число/Тип аналоговых входов
1 (0-5(10)V или 0(4)-20mA)
Число/Тип аналоговых выходов
1 (0-10V или 0(4)-20mA)
Число/Тип дискретных входов
3 (NPN переход, 24 В DC, 8 мA/12 В DC, 4 мA)
Число/Тип релейных выходов
1 (250 В AC, 3 A / 30 В DC, 3 A)
Закон управления асинхронным двигателем
Векторное управление потоком без датчика соотношение (SVC)
