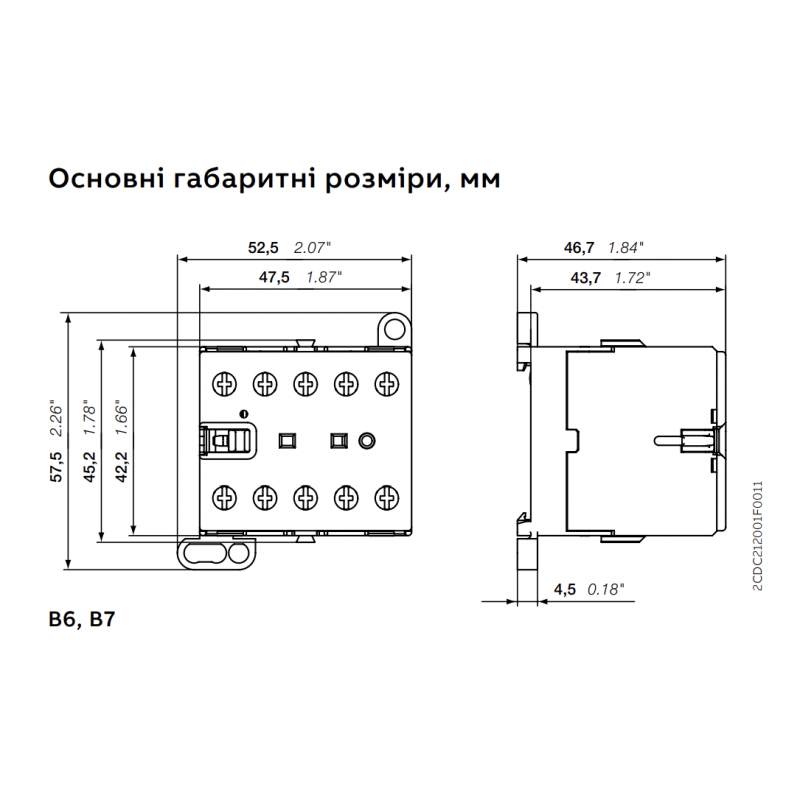

GJL1211001R8100 - Контактор B6-30-10-80, In-9 A, 4 кВт, Uc-220-240 В AC, 1NO, ABB

Описание GJL1211001R8100 - Контактор B6-30-10-80, In-9 A, 4 кВт, Uc-220-240 В AC, 1NO, ABB

Миниконтакторы, реверсивные контакторы и контакторные реле серий B6, VB6, VB7, KC6

На основе технических характеристик оборудования серий B6, VB6, VB7 и KC6 представлен обобщённый обзор компактных устройств управления, предназначенных для применения в промышленных и бытовых электроустановках. Данные решения оптимально подходят для систем, где важны экономия монтажного пространства, энергоэффективность и высокая надёжность.

Общие особенности и преимущества серии

Оборудование относится к классу миниконтакторов и контакторных реле и отличается:

• низким энергопотреблением катушки в режимах срабатывания и удержания;

• бесшумной работой, что особенно важно для жилых и коммерческих объектов;

• универсальным монтажом на DIN-рейку или монтажную панель;

• компактными габаритами, упрощающими компоновку шкафов управления.

Миниконтакторы серии B6

Миниконтакторы B6 предназначены для коммутации резистивных нагрузок и электродвигателей в сетях переменного тока.

Ключевые характеристики:

• управление электродвигателями мощностью до 4 кВт (AC-3, 400 В);

• три силовых полюса и встроенный вспомогательный контакт;

• катушка переменного тока с номинальным напряжением 220–240 В AC;

• оптимальное решение для компактных шкафов автоматики и пусковых схем.

Реверсивные миниконтакторы серий VB6 и VB7

VB6 и VB7 — это готовые реверсивные контакторные блоки, собранные из двух миниконтакторов для реализации изменения направления вращения электродвигателя.

Особенности серии:

• VB6 — для двигателей мощностью до 4 кВт, оснащён встроенной механической блокировкой, предотвращающей одновременное включение контакторов и защищающей от межфазного короткого замыкания;

• VB7 — усиленная версия для двигателей мощностью до 5,5 кВт;

• исполнение со штыревыми клеммами (Faston), обеспечивающими высокую вибростойкость и надёжность контакта;

• конструктивные ограничения на установку дополнительных контактных блоков (для отдельных моделей).

Реверсивные контакторы идеально подходят для систем управления конвейерами, вентиляторами, подъёмными механизмами и другими реверсивными приводами.

Контакторные реле серии KC6

Контакторные реле KC6 применяются для коммутации цепей управления и вспомогательных нагрузок.

Основные параметры:

• номинальный ток до 4 А;

• катушка постоянного тока (DC) с напряжением 220–240 В;

• четырёхполюсное исполнение с различными конфигурациями контактов;

• модель 40E оснащена 4 нормально открытыми контактами, что позволяет реализовывать сложные логические схемы управления.

Дополнительные аксессуары: контактный блок CAF6-11M

Блок CAF6-11M предназначен для фронтального монтажа и расширения функциональности контакторов серий B6, B7 и BC6.

• конфигурация контактов: 1 NO + 1 NC (нормально открытый и нормально закрытый);

• мгновенное действие контактов;

• удобное решение для построения схем сигнализации, блокировки и управления.

Сравнительные технические характеристики
