GKM-02 - Реле контроля напряжения с таймером задержки, с нейтралью, 5 А, Tense

Описание GKM-02 - Реле контроля напряжения с таймером задержки, с нейтралью, 5 А, Tense

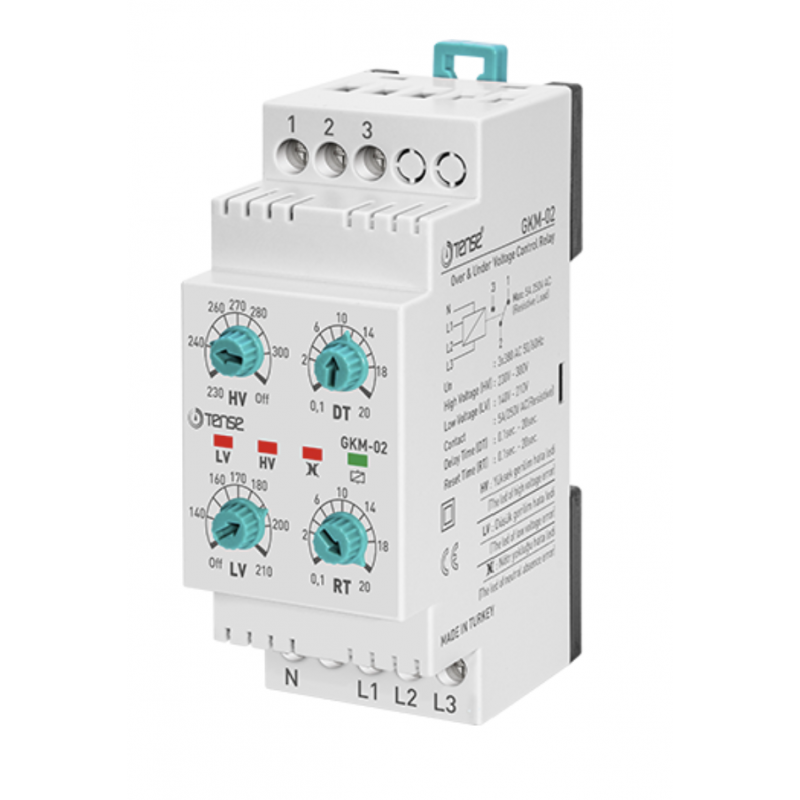

Реле контроля напряжения Tense GKM-02 и GKM-02F: Надежная Трехфазная Защита Вашего Оборудования

Представляем реле контроля напряжения GKM-02 и GKM-02F от Tense, разработанные для надежной защиты вашего трехфазного электрического оборудования от нестабильных условий электросети. Эти высокотехнологичные устройства эффективно оберегают от колебаний напряжения, перенапряжения, пониженного напряжения, а также проблем с фазами, гарантируя стабильную и бесперебойную работу вашей техники.

Ключевые Особенности и Принцип Действия:

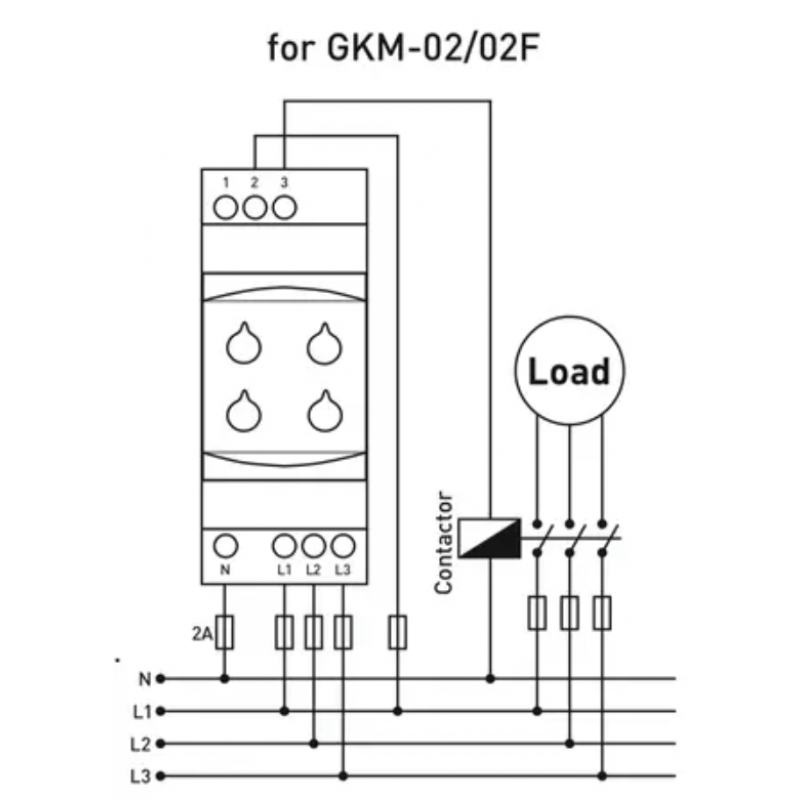

Реле GKM-02 и GKM-02F постоянно мониторят входное напряжение, автоматически активируя защитные механизмы, когда значения выходят за установленные безопасные пределы. Подключение устройств простое и интуитивно понятное, а все необходимые параметры легко настраиваются для оптимального соответствия рабочим характеристикам вашей нагрузки.

Основные функции защиты:

• Защита от перенапряжения (HV) и пониженного напряжения (LV): Реле мгновенно реагируют на выход напряжения за установленные верхние или нижние пороги. При превышении высокого значения HV LED загорается, а при падении ниже низкого значения LV LED загорается. После истечения времени задержки (DT), реле отключается, предотвращая повреждение оборудования. Когда напряжение возвращается в норму, устройство ожидает время сброса (RT), после чего реле снова включается.

• Защита от экстремальных перепадов (защита предохранителем): Если одна или несколько фаз превышают номинальное рабочее напряжение в 1.5 раза (для высокого напряжения) или падают ниже 0.5 раза (для низкого напряжения), HV или LV LED мигает, и через 100 миллисекунд реле деактивируется.

• Регулируемые параметры задержки:

  • DT (Delay Time): Время ожидания перед переходом в состояние неисправности.

  • RT (Reset Time): Время ожидания для возврата реле в нормальное состояние после стабилизации напряжения.

• Защита от неправильной последовательности фаз (GKM-02F) и отсутствия фаз: Если последовательность фаз устройства изменена или одна из фаз не подключена, соответствующий светодиод загорается, и реле не активируется.

• Защита от недостаточного напряжения питания: Если напряжение N-L1 (для GKM-02/02F) падает ниже 0.4 раза от номинального рабочего напряжения, светодиоды LV и HV мигают, и через 100 миллисекунд реле деактивируется.

• Четкая индикация состояния: Четыре светодиода (4x LEDs) предоставляют визуальную информацию о текущем состоянии устройства и выявленных неисправностях (выключено, включено или мигает).

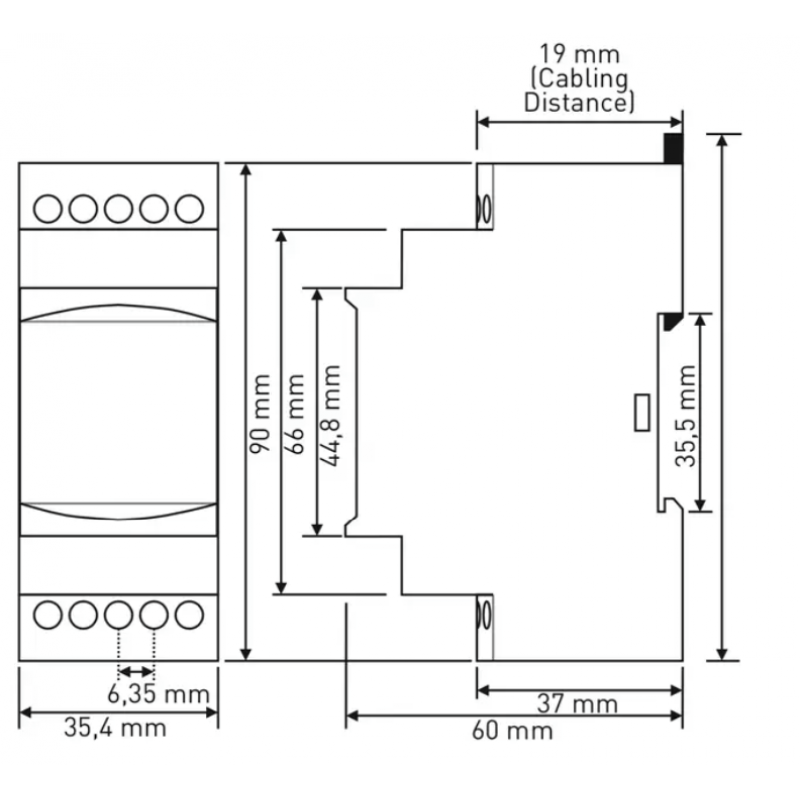

• Удобный монтаж: Устройство монтируется на DIN-рейку.

Технические характеристики:

• Номинальное рабочее напряжение: 3x220V / 380V AC 50/60 Hz.

• Диапазоны напряжения:

  • Высокое напряжение (HV): 230V-300V.

  • Низкое напряжение (LV): 140V-210V.

• Время задержки (DT) и сброса (RT): 0.1 сек. - 20 сек.

• Потребляемая мощность: <6VA.

• Рабочая температура: -20°C...+55°C.

• Вес: 0.210 кг.

• Контакт: 5A 250VAC (резистивная нагрузка).

• Рабочая высота: <2000м.

• Диаметр кабеля: 2.5mm².

• Произведено в Турции в соответствии со стандартами CE.

Выбирая реле контроля напряжения Tense GKM-02 или GKM-02F, вы обеспечиваете надежную защиту для вашего трехфазного электрооборудования, что гарантирует его стабильную и безопасную работу.
