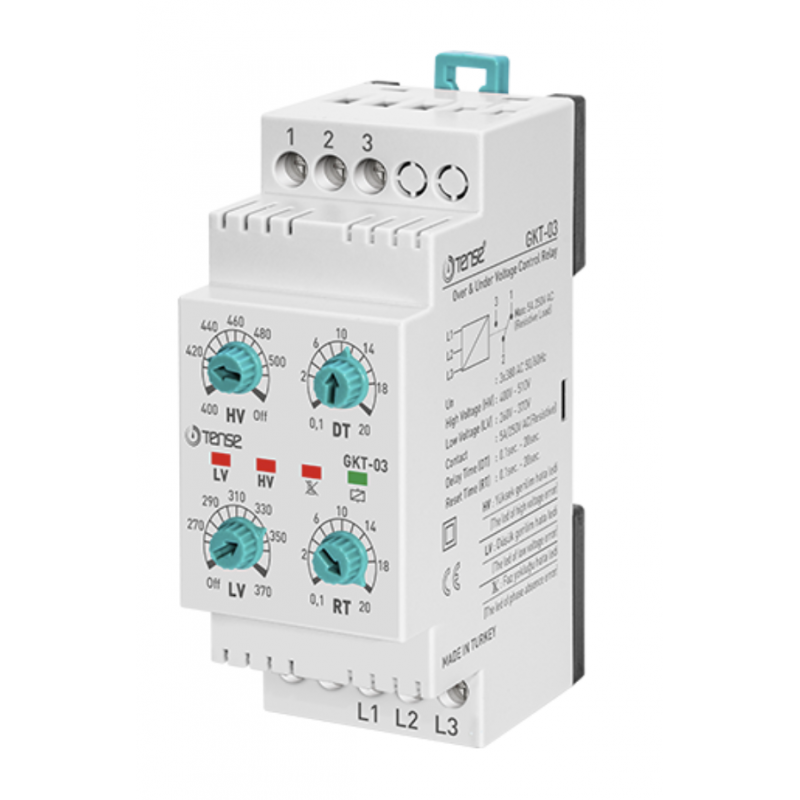

GKT-03 - Реле контроля напряжения с таймером задержки, без нейтрали, 5 А, Tense

Реле контролю напруги Tense GKT-03 та GKT-03F: Комплексний Захист для Трифазних Мереж

Представляємо реле контролю напруги GKT-03 та GKT-03F від Tense, розроблені для надійного захисту вашого трифазного електричного обладнання від нестабільності електромережі. Ці високотехнологічні пристрої ефективно оберігають від коливань напруги, перенапруги, зниженої напруги, а також проблем з фазами, гарантуючи стабільну та безперебійну роботу вашої техніки.

Ключові Особливості та Принцип Дії:

Реле GKT-03 та GKT-03F постійно моніторять вхідну напругу, автоматично активуючи захисні механізми, коли значення виходять за встановлені безпечні межі. Підключення пристроїв просте та інтуїтивно зрозуміле, а всі необхідні параметри легко налаштовуються для оптимальної відповідності робочим характеристикам вашого навантаження.

Основні функції захисту:

• Захист від перенапруги (HV) та зниженої напруги (LV): Реле миттєво реагують на вихід напруги за встановлені верхні або нижні пороги. При перевищенні високого значення HV LED загоряється, а при падінні нижче низького значення LV LED загоряється. Після закінчення часу затримки (DT), реле вимикається, запобігаючи пошкодженню обладнання. Коли напруга повертається до норми, пристрій чекає час скидання (RT), після чого реле знову вмикається.

• Захист від екстремальних перепадів (захист запобіжником): Якщо одна або кілька фаз перевищують номінальну робочу напругу в 1.5 рази (для високої напруги) або падають нижче 0.5 разу (для низької напруги), HV або LV LED блимає, і через 100 мілісекунд реле деактивується.

• Регульовані параметри затримки:

  • DT (Delay Time): Час очікування перед переходом у стан несправності.

  • RT (Reset Time): Час очікування для повернення реле у нормальний стан після стабілізації напруги.

• Захист від неправильної послідовності фаз (GKT-03F) та відсутності фаз: Якщо послідовність фаз пристрою змінена або одна з фаз не підключена, відповідний світлодіод загоряється, і реле не активується.

• Захист від недостатньої напруги живлення: Якщо напруга L1-L2 (для GKT-03/03F) падає нижче 0.4 разу від номінальної робочої напруги, світлодіоди LV та HV блимають, і через 100 мілісекунд реле деактивується.

• Чітка індикація стану: Чотири світлодіоди (4x LEDs) надають візуальну інформацію про поточний стан пристрою та виявлені несправності (вимкнено, увімкнено або блимає).

• Зручний монтаж: Пристрій монтується на DIN-рейку.

Технічні характеристики:

• Номінальна робоча напруга: 3x380V AC 50/60 Hz.

• Діапазони напруги:

  • Висока напруга (HV): 400V-510V.

  • Низька напруга (LV): 260V-370V.

• Час затримки (DT) та скидання (RT): 0.1 сек. - 20 сек.

• Основные характеристики GKT-03 - Реле контроля напряжения с таймером задержки, без нейтрали, 5 А, Tense

  Основные характеристики

  Питание 3-фазное

  Тип Аналоговое

  Контроль последовательности фаз -

  Номинальный ток, А 5

  Время ожидания ошибки, сек 0.1-20

  Время сброса, сек. 0.1-20

  Защита от недостаточного напряжения питания +

  Нейтраль -

  Порог высокого напряжения, В 400-510 В АС

  Порог низкого напряжения, В 260-370 В АС

  Защита от отсутствия нейтрали -

  Исполнение Модульный

  Страна (Бренд/Производство) Турция/Турция
