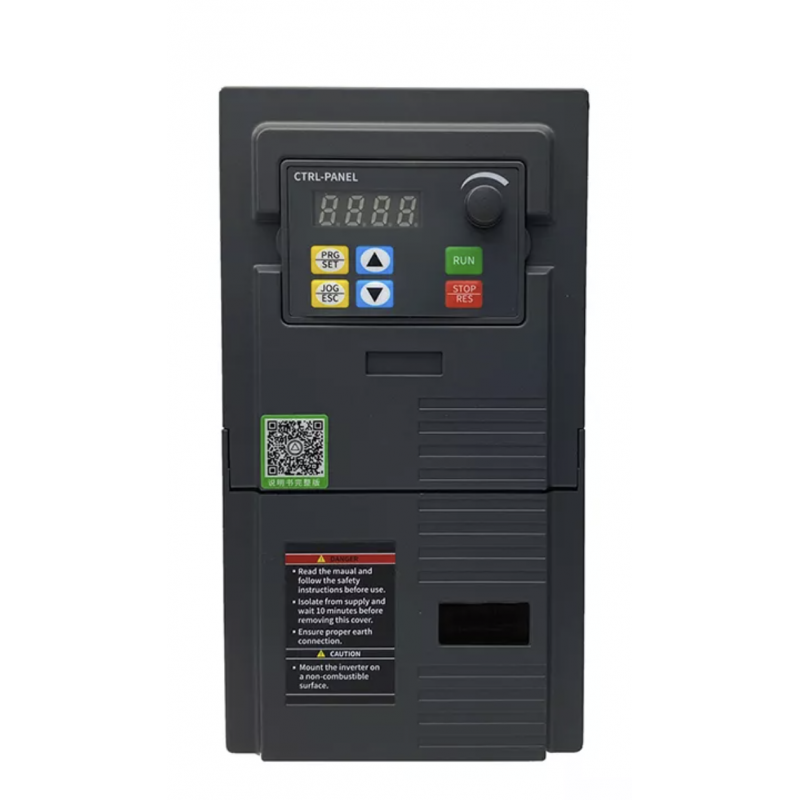

HS320-11R0G4 - Частотный преобразователь 11 кВт, 3Ф/380В → 3Ф/380В, серия HS320, HARS

Описание HS320-11R0G4 - Частотный преобразователь 11 кВт, 3Ф/380В → 3Ф/380В, серия HS320, HARS

Частотные преобразователи -HS320 – надежное решение для точного управления двигателями

-HS320 – это векторные преобразователи частоты серийного производства со съемным пультом управления. Они предназначены для точного регулирования скорости вращения трёхфазных электродвигателей различной мощности и напряжения.

Типы подключения
-HS320...G2 – подключаются к однофазной сети 220В и обеспечивают работу трёхфазных двигателей 220В мощностью до 5,5 кВт (в зависимости от модели).

-HS320...G4 – работают от трёхфазной сети 380В и предназначены для двигателей мощностью до 11 кВт, что делает их оптимальным выбором для промышленного применения.

Основные технические характеристики -HS320
Выходная частота: 0…400 Гц

Несущая частота: 2…16 кГц

Точность настройки:
– 0,1% (аналоговый сигнал)
– 0,1 Гц (цифровая настройка)

Режимы управления: V/F, векторное управление

Точность поддержания скорости: ±0,5%

Перегрузка: 150% (1 мин), 180% (5 с)

Кривые V/F: линейная, квадратичная, степень 1.2 и 1.5

Режим торможения: прямолинейный, постоянным током (0…60 с)

Простой ПЛК: до 7 шагов с переключением по сигналу

Встроенный ПИД-регулятор для работы с датчиками давления, температуры и др.

Сравнение серий HS320 и AT20
Частотные преобразователи HS320 – это бюджетная альтернатива серии -AT20.

Основные отличия:

• более низкая цена при несколько упрощённом процессоре;

• более высокая несущая частота (до 16 кГц) – меньше гармоник и тихая работа;

• отсутствие поддержки энкодера и RS485;

• ограничение по ПЛК-программе (до 7 шагов);

• разные силовые звенья и номинальные токи.

Модели преобразователей -HS320

Для двигателей 220В (однофазное подключение):

Для двигателей 380В (трёхфазное подключение):

Варианты настройки преобразователя HS320
Преобразователи поддерживают несколько способов задания выходной частоты:

• цифровой ввод (меню F0-07, шаг 0,1 Гц);

• аналоговые сигналы по току (AI1) или напряжению (AI2);

• потенциометр на панели управления;

• многоскоростное переключение (3 значения частоты);

• простой ПЛК до 7 шагов;

• ПИД-регулятор.

Скалярное и векторное управление

• U/f (скалярное) – простой и универсальный режим;

• Векторное управление – высокая точность момента и скорости, но требует ввода параметров двигателя (мощность, напряжение, ток, сопротивление статора/ротора, индуктивность).

Дополнительные функции

• режим JOG (толчковый) для кратковременных перемещений;

• настройка торможения постоянным током;

• защита от перегрузок и ошибок в работе двигателя.

Преимущества HS320:

• оптимальное соотношение цена/функционал;

• широкий диапазон моделей для 220В и 380В;

• поддержка ПИД-регулирования и векторного управления;

• простая настройка и удобный пульт.

Частотные преобразователи HS320 – это надёжный выбор для бытовых и промышленных задач, где требуется точное управление скоростью и моментом электродвигателей.
