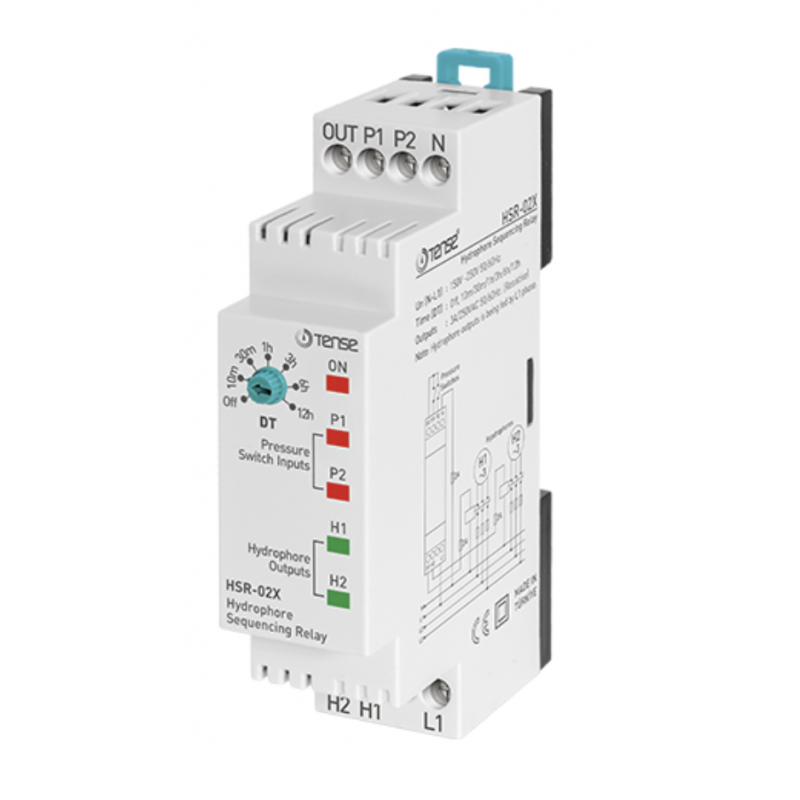

HSR-02 TENSE — Реле управления двумя насосами с поочерёдным или одновременным включением

Описание товара:

Реле управления насосами HSR-02 TENSE предназначено для автоматического запуска двух насосов или гидрофоров в системах водоснабжения. Работает в режимах поочерёдного или одновременного включения, в зависимости от нагрузки и давления в системе.

Применяется для:

• насосных станций,

• скважин,

• резервуаров,

• гидрофорных установок.

Реле устанавливается на DIN-рейку или монтажную панель, обеспечивая надёжную автоматизацию и защиту насосного оборудования.

Принцип работы HSR-02:

Циклическая работа:

• При замыкании Pout с Р1 или Р2 (сигнал от датчика давления) включается насос Н1 на 10 минут.

• Затем запускается Н2 также на 10 минут, после чего цикл повторяется.

Логика переключения:

• Если контакты Pout+Р1 (или Pout+Р2) размыкаются, насос выключается.

• При повторном замыкании реле включает другой насос, независимо от того, какой вход активировался.

При высоком расходе воды:

• Если одновременно замкнуты Pout+Р1+Р2, включаются оба насоса Н1 и Н2.

• Они работают до тех пор, пока хотя бы один из входов Р1 или Р2 не разомкнётся.

После отключения питания и повторного включения — цикл всегда начинается с насоса Н1.

Технические характеристики:

Важно!

• Не подавайте напряжение на контакты Pout, Р1, Р2 — это может привести к выходу устройства из строя и потере гарантии.

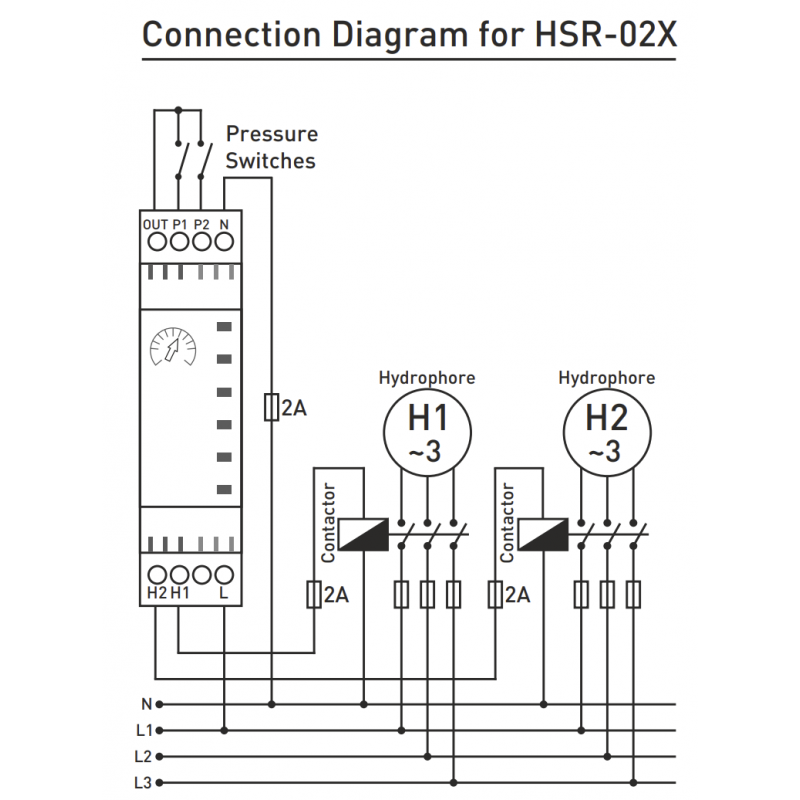

• Рекомендуется установить три автоматических выключателя на 2А для защиты входных и выходных каналов устройства.
