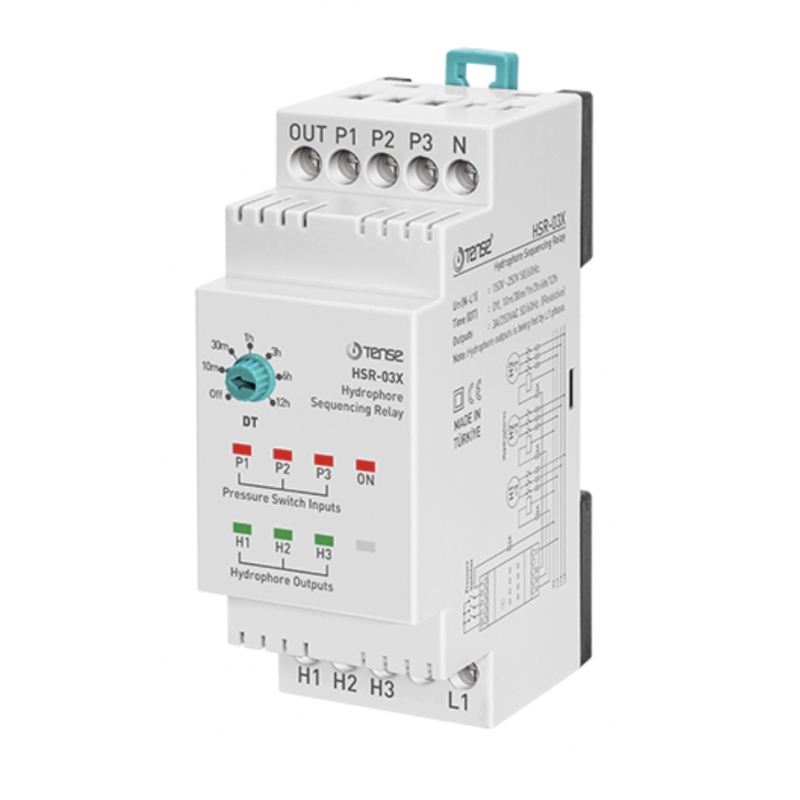

Реле управления насосами HSR-03X TENSE — автоматизация работы 3-х насосов

Описание товара:

Реле последовательного управления насосами HSR-03X от TENSE предназначено для автоматического запуска трёх насосов или гидрофоров в системах водоснабжения. Подходит для насосных станций, скважин, резервуаров и гидрофоров, где требуется поочерёдное или одновременное включение нескольких насосов в зависимости от показаний датчиков давления.

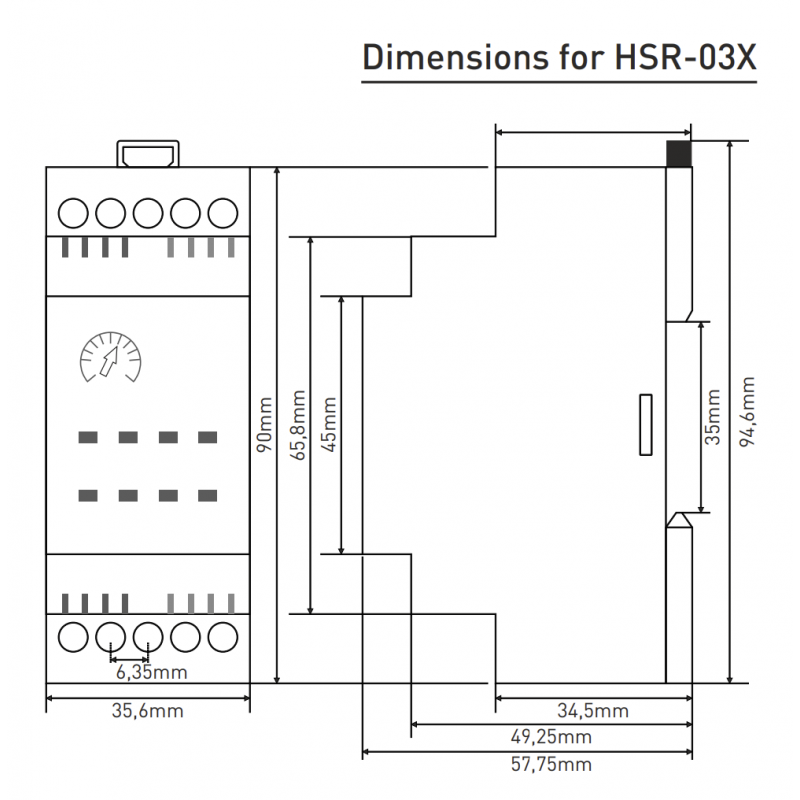

Монтаж возможен на DIN-рейку или монтажную панель. Надёжное решение для эффективного распределения нагрузки и защиты оборудования от перегрузки.

Принцип работы HSR-03X:

Цикличная работа насосов:

• При замыкании входа Pout с Р1, Р2 или Р3 (датчики давления) запускается первый насос (Н1) на 10 минут.

• Далее автоматически включаются насосы Н2 и Н3 поочерёдно с тем же интервалом.

• Цикл повторяется, пока активны сигналы от датчиков давления.

 Если сигнал размыкается, насос отключается. При повторном замыкании — система начинает новый цикл со следующего по очереди насоса.

Режимы работы:

• Активны два датчика — работают одновременно два насоса.

• Активны все три датчика — включаются все три насоса.

• После отключения и повторного включения питания цикл начинается с насоса Н1 или пары Н1+Н2.

Технические характеристики:

Важно:

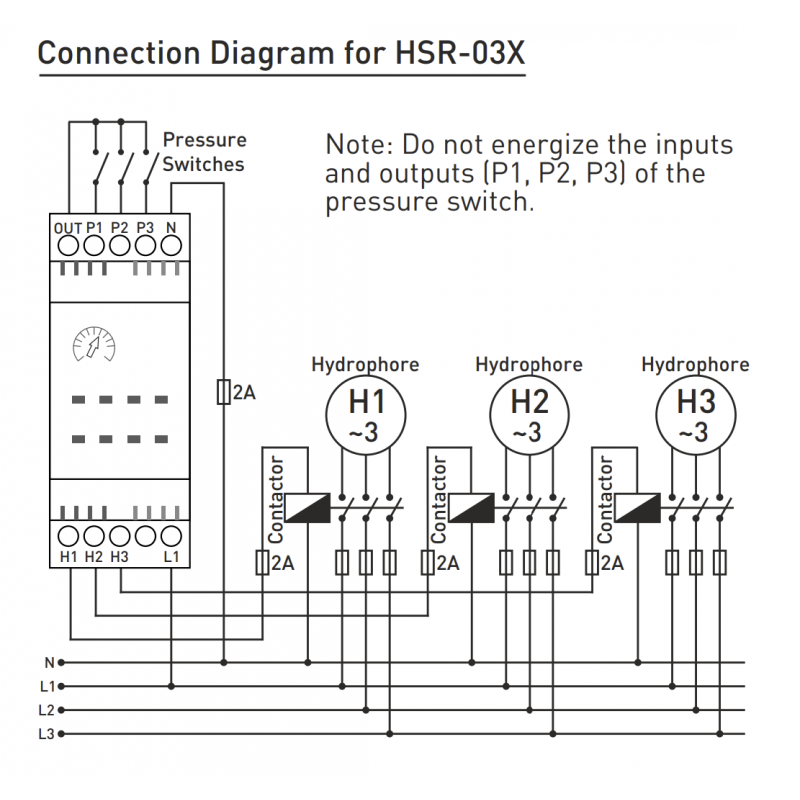

• Не подключайте напряжение к контактам Pout, Р1, Р2, Р3! Это приведёт к повреждению устройства и аннулированию гарантии.

• Рекомендуется установить 4 автоматических выключателя на 2А для защиты входных и выходных цепей.
