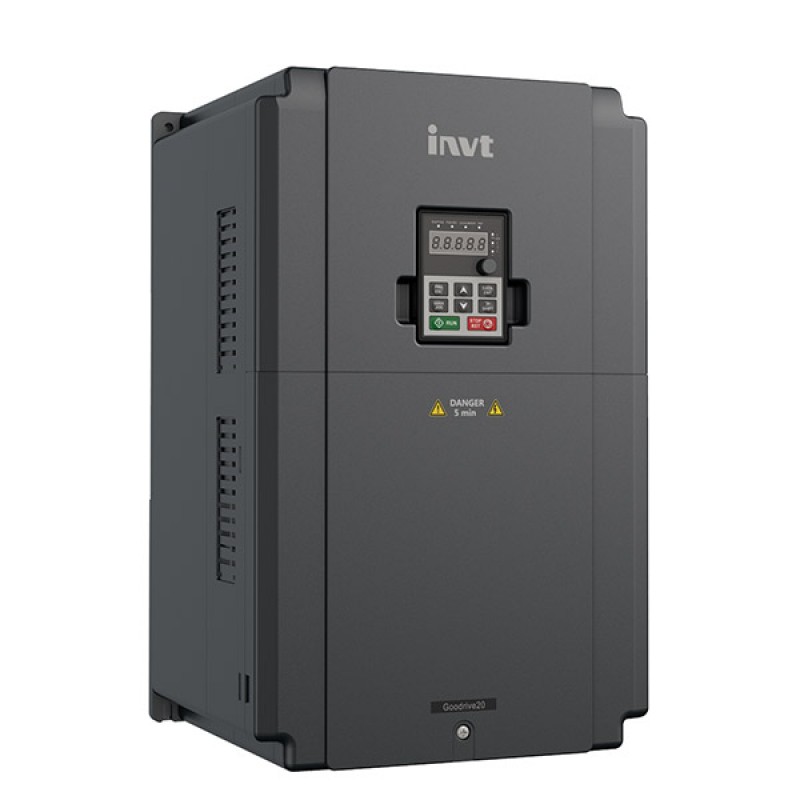

(GD20-018G-4) Преобразователь частоты INVT серия GD20, P=18 кВт, Uвх=3Фх380В/3Фх380В
Преобразователи частоты INVT Goodrive20 – это компактные устройства, относящиеся к серии миниатюрных частотных преобразователей с современным векторным алгоритмом управления. GD20 – это универсальные мини-инверторы, которые имеют отличные функциональные возможности. Эти устройства можно легко установить на стену или DIN-рейку, что позволяет занимать минимальное пространство.
Относительно характеристик:
- Входная мощность:
Входящее напряжение (В): трехфазное 380В (-15%) ~ 440В (+ 10%)
Частота (Гц): 50 Гц или 60 Гц. Допустимый диапазон: 47 ~ 63 Гц
- Выходная мощность:
Выходное напряжение (V): трехфазное 380-440V
Выходной ток (А): 38/45 А
Выходная мощность (кВт): 18 кВт
Выходная частота (Гц): 0~400 Гц
- Управление:
Метод управления: скалярное U/f, вектор SVC
Перегрузочная способность: 150% номинального тока в течение 60 секунд, 180% в течение 10 секунд, 200% в течение 1 секунды.
- Контроль работы:
Метод установки частоты: цифровой, аналоговый, предопределенные скорости, простой ПЛК, ПОД-регулятор, последовательная связь MODBUS.
Защита от повреждений: более 30 видов защиты, включая перегрузку, перенапряжение, низкое напряжение, перегрев, потерю фазы и прочее.
Перезапуск вращающегося двигателя: плавный старт вращающегося двигателя (пусковой старт)
- Управляющие входы/выходы:
Аналоговый вход: 1 вход (AI2) 0~10 В/0~20 мА и 1 вход (AI3) -10~10 В
Аналоговый выход: 2 выхода (AO1, AO2) 0~10 В/0~20 мА
Цифровой вход: 4 входа общего назначения и 1 высокоскоростной вход
Релейный выход: 2 программируемых релейных выхода RO1A NO, RO1B NC, RO1C, RO2A NO, RO2B NC, RO2C.
- Другое:
Способ крепления: настенный
Температура окружающей среды: -10 ~ 50⁰C, пониженные параметры выше 40⁰C
Степень защиты: IP20
Охлаждение: активное
Блок торможения: встроенный
Фильтр ЭМС: встроенный фильтр C3 в соответствии с требованиями IEC61800-3 C3.
