IQM3B023RH – Анализатор сети с релейными выходами и контролем гармоник, моточасов, Modbus, Vector

IQM (IQ Meter VCF) от Vector — это высокоточный цифровой стационарный мультиметр, предназначенный для постоянного контроля и анализа электрических параметров в промышленных и коммерческих электросетях. Прибор сочетает компактное панельное исполнение, класс точности 0.5, поддержку технологии True RMS и возможность дистанционного мониторинга через интерфейс RS-485 (Modbus RTU).

Мультиметр IQM подходит для эксплуатации в однофазных и трёхфазных сетях различных конфигураций и обеспечивает стабильные измерения даже при наличии гармонических искажений.

Основные функции и измеряемые параметры

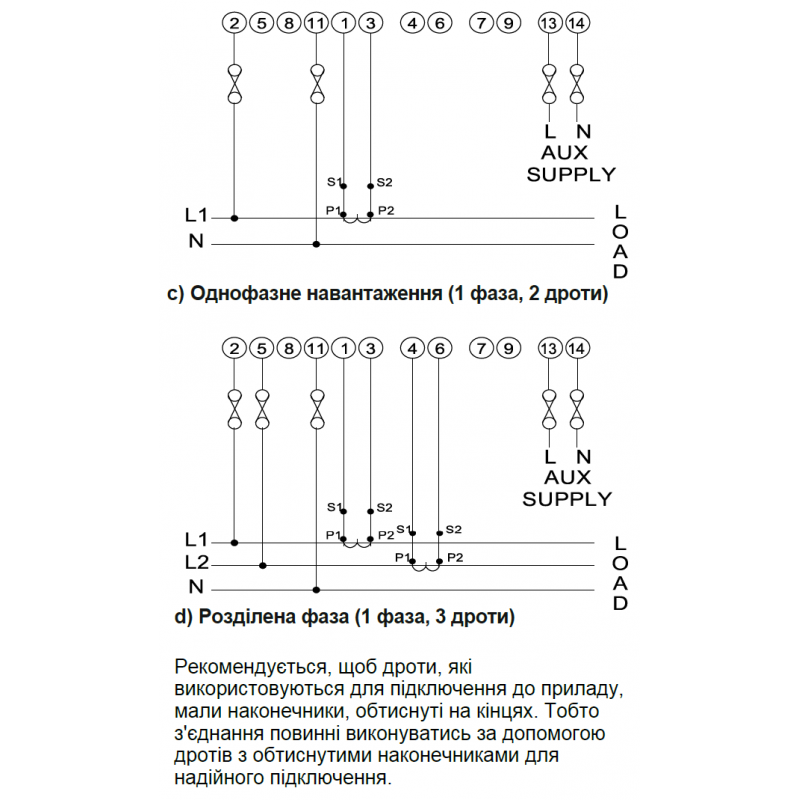

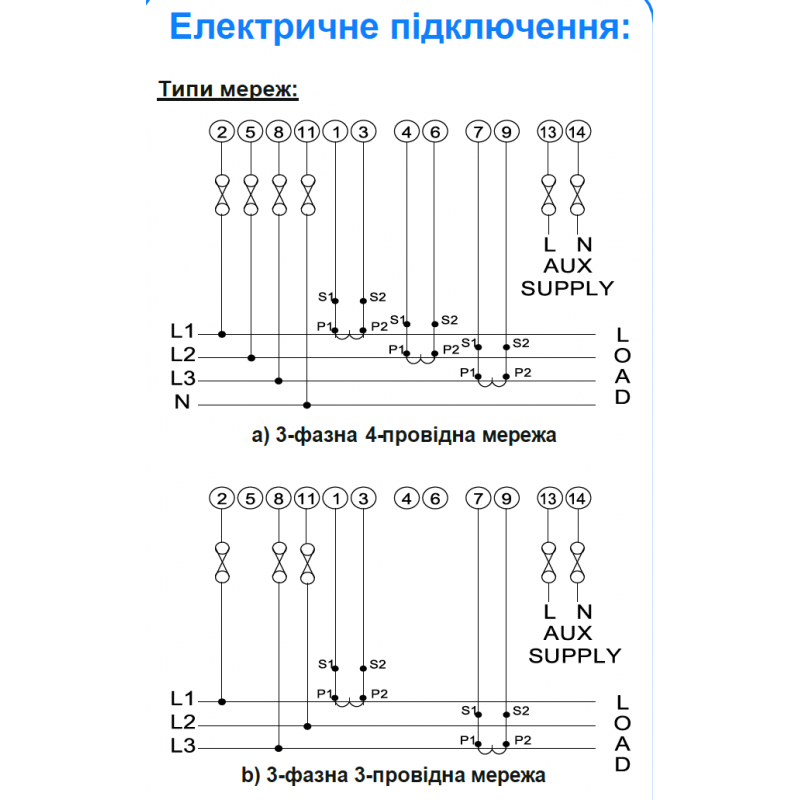

Цифровой мультиметр IQM поддерживает работу в:

• трёхфазных сетях (3- и 4-проводных);

• однофазных сетях (2-проводных);

• сетях с расщеплённой фазой.

Измеряемые параметры (до 23 значений):

• линейное и фазное напряжение;

• ток;

• частота;

• коэффициент мощности (PF);

• обороты (RPM);

• счётчик часов наработки;

• количество перерывов электропитания.

Технология True RMS обеспечивает корректное измерение действующего среднеквадратичного значения с учётом гармоник до 15-й включительно.

Прибор сохраняет минимальные и максимальные значения напряжения и тока, что удобно для анализа режимов работы электрической сети.

Технические характеристики мультиметра IQM

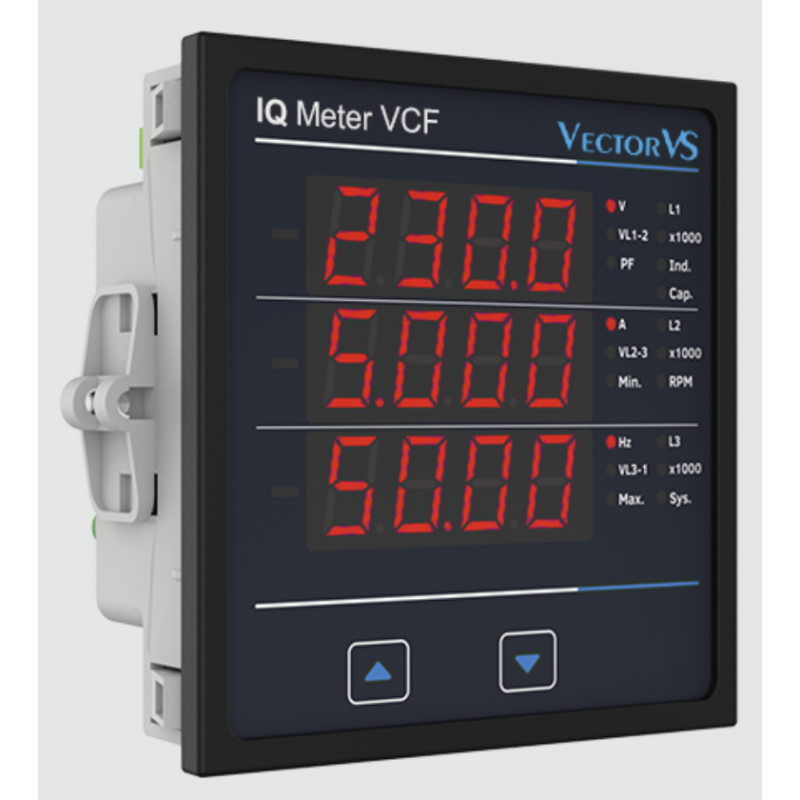

• Дисплей: красный светодиодный LED-дисплей, 3 строки по 4 символа

• Класс точности: 0.5

• Питание:

  • высоковольтное: 60–300 В AC/DC

  • низковольтное: 20–60 В AC/DC

• Входное напряжение: до 500 В (линия–линия)

• Входной ток: 1 А или 5 А (программируемый)

Интерфейсы и выходы

• RS-485 / Modbus RTU — для интеграции в системы диспетчеризации и энергомониторинга

• 1 программируемый релейный выход (Limit / Alarm) — для аварийной сигнализации при выходе параметров за установленные пределы

Конструкция и монтаж

• Корпус: самозатухающий поликарбонат Lexan 940 (UL 94 V-0, без галогенов)

• Монтаж: панельный, стандартный вырез 96×96 мм

• Степень защиты:

  • фронтальная панель — IP50

  • клеммы — IP20

Преимущества цифрового мультиметра IQM Vector

✔ Высокая точность измерений
✔ Поддержка True RMS
✔ Совместимость с промышленными электросетями
✔ Дистанционный контроль по Modbus
✔ Надёжный корпус для стационарной установки
