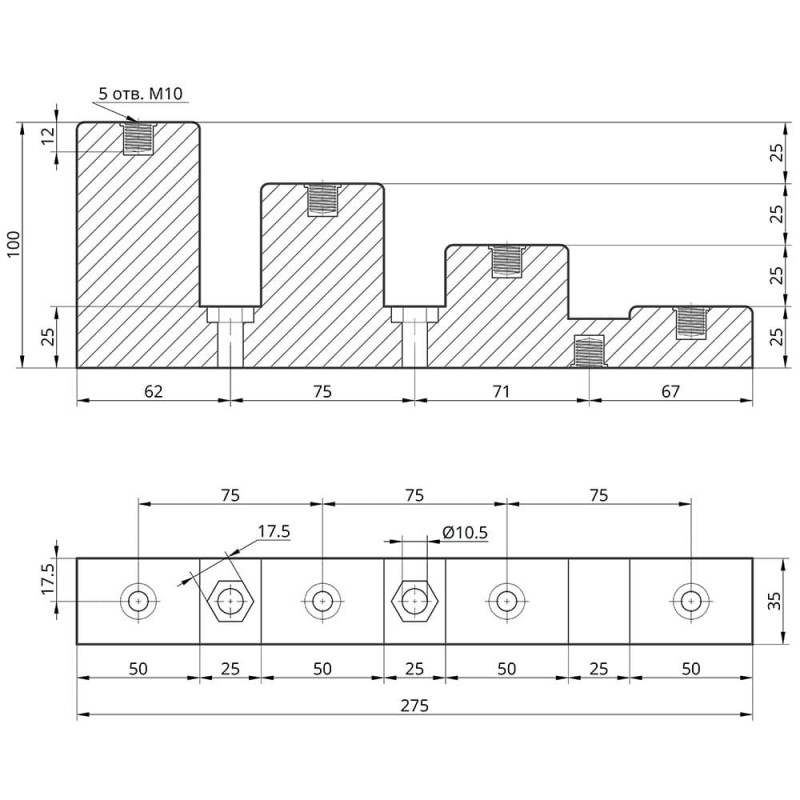

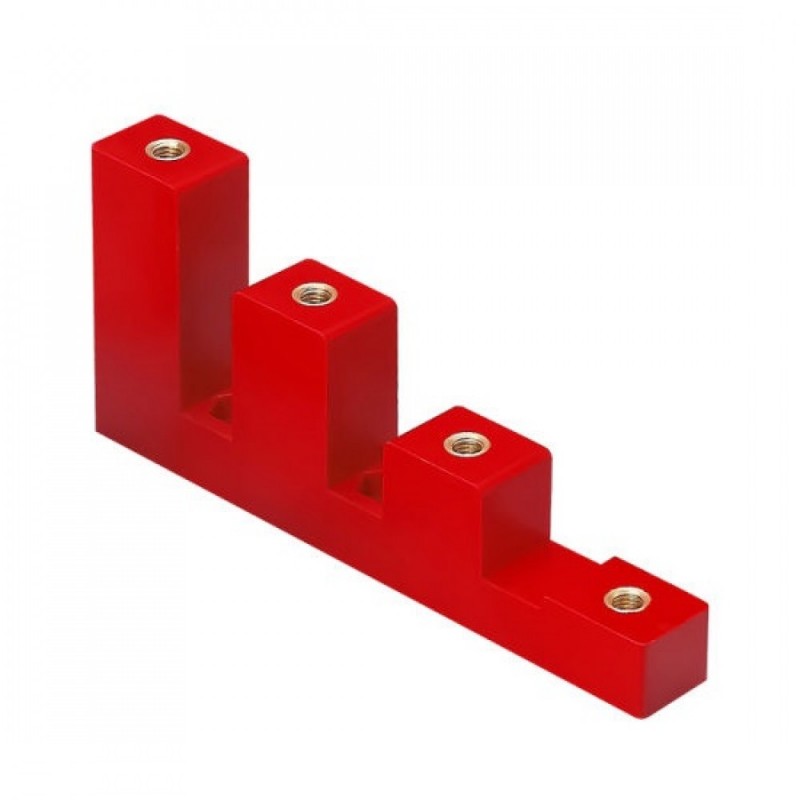

Изолятор ступенчатый CJ4-40 (4 ступени, без болтов, резьба 4×М10) TAKEL (501098)

Описание Изолятор ступенчатый CJ4-40 (4 ступени, без болтов, резьба 4×М10) TAKEL (501098)

Ступенчатые изоляторы Takel CT и CJ для шин: надежная фиксация и изоляция

Ступенчатые изоляторы серий CT и CJ бренда Takel — это эффективное решение для изоляции и механической фиксации токоведущих шин в электрических щитах и распределительных устройствах. Конструкция «лесенкой» позволяет размещать несколько шин на разных уровнях, обеспечивая безопасную, компактную и аккуратную ошиновку.

Назначение и область применения

Изоляторы Takel CT и CJ используются для надежного крепления и изоляции медных и алюминиевых шин в:

• вводно-распределительных устройствах (ВРУ);

• главных распределительных щитах (ГРЩ);

• низковольтных комплектных устройствах (НКУ);

• шкафах управления и автоматизации;

• промышленных электроустановках.

Конструктивные особенности

• Прочный диэлектрический корпус
  Изготовлен из самозатухающего полимера, устойчивого к нагреву, УФ-излучению и механическим нагрузкам

• Латунные резьбовые вставки
  Обеспечивают надежное крепление шин и устойчивость к коррозии

• Удобный монтаж
  Фиксация на панели через два отверстия в основании, крепление шин — болтами

• Многоуровневая конструкция
  Позволяет устанавливать несколько шин с соблюдением безопасных расстояний

Технические характеристики

• Номинальное напряжение: до 660 В (серия CT), до 750–900 В (серия CJ)

• Напряжение пробоя: до 15 кВ (для усиленной серии CJ)

• Рабочая температура: от -40 до +80 °C

• Материалы: негорючий полимер, латунь, оцинкованная сталь

• Тип монтажа: на монтажную панель

Серии изоляторов Takel: CT и CJ

Серия CT — универсальные ступенчатые изоляторы

Серия CT предназначена для стандартных задач распределения электроэнергии и включает модели для различного количества шин:

• CT2-25 — крепление 2 шин (болты М8)

• CT4-20 / CT4-30 / CT4-40 / CT4-50 — для 4 шин (болты М6–М10)

• CT5-25 — для 5 шин (например, 3 фазы + N + PE)

Оптимальный выбор для типовых электрощитов и НКУ.

Серия CJ — усиленные изоляторы повышенной надежности

Серия CJ отличается повышенной электрической прочностью и рассчитана на более высокие нагрузки:

• CJ4-30 / CJ4-40 / CJ4-50 — модели для 4 шин

• повышенное номинальное напряжение до 750–900 В

• высокая диэлектрическая прочность (до 15 кВ)

Рекомендуются для мощных промышленных установок и ответственных узлов.

Преимущества ступенчатых изоляторов Takel

• Компактная ошиновка
  Экономия пространства внутри электрощита

• Высокий уровень безопасности
  Надежная изоляция и защита от пробоя

• Быстрый и удобный монтаж
  Универсальные болтовые соединения

• Долговечность и устойчивость
  Материалы не подвержены коррозии и старению

Почему стоит выбрать Takel CT и CJ

Ступенчатые изоляторы Takel — это надежное решение для профессионального электромонтажа. Они обеспечивают безопасную фиксацию шин, упрощают сборку распределительных устройств и повышают общую надежность электрической системы.
