Контроллер Реактивной Мощности BMR GCR12: 12 -Канальное управление с мониторингом гармоник и температуры

Регулятор реактивної потужності BMR GCR06 / GCR12 — опис, характеристики та переваги

Регулятори реактивної потужності BMR серії GCR (моделі GCR06 і GCR12) — це сучасні мікропроцесорні пристрої для автоматичної компенсації реактивної потужності в електромережах. Вони забезпечують стабільний коефіцієнт потужності (cosφ), знижують втрати електроенергії та оптимізують роботу конденсаторних установок.

Обладнання підходить для використання як у низьковольтних мережах 50/60 Гц, так і в мережах середньої напруги (до 35 кВ) при використанні трансформаторів струму та напруги.

Переваги та ключові особливості

Регулятори BMR GCR відзначаються високою швидкодією та гнучкістю в налаштуванні, що робить їх ефективним рішенням для промислових та комерційних об’єктів:

• Швидке реагування: до 25 циклів регулювання за секунду

• Гнучке керування: підтримка механічних контакторів і тиристорних модулів

• Гібридний режим роботи: можливість комбінування швидких і стандартних ступенів компенсації

• Сучасний OLED-дисплей: чітке відображення параметрів, меню та графіків

• Висока точність регулювання cosφ у широкому діапазоні

Функціональні можливості та вимірювання

Регулятор виконує не лише керування конденсаторною батареєю, а й функції аналізатора якості електроенергії:

• Основні параметри мережі: напруга, струм, частота

• Потужності: активна, реактивна та повна

• Аналіз якості електроенергії:

  • коефіцієнт гармонічних спотворень (THDI, THDU)

  • контроль гармонік до 19-ї

• Моніторинг роботи:

  • кількість спрацювань ступенів

  • внутрішня температура пристрою

Технічні характеристики BMR GCR

Панелі керування та підключення

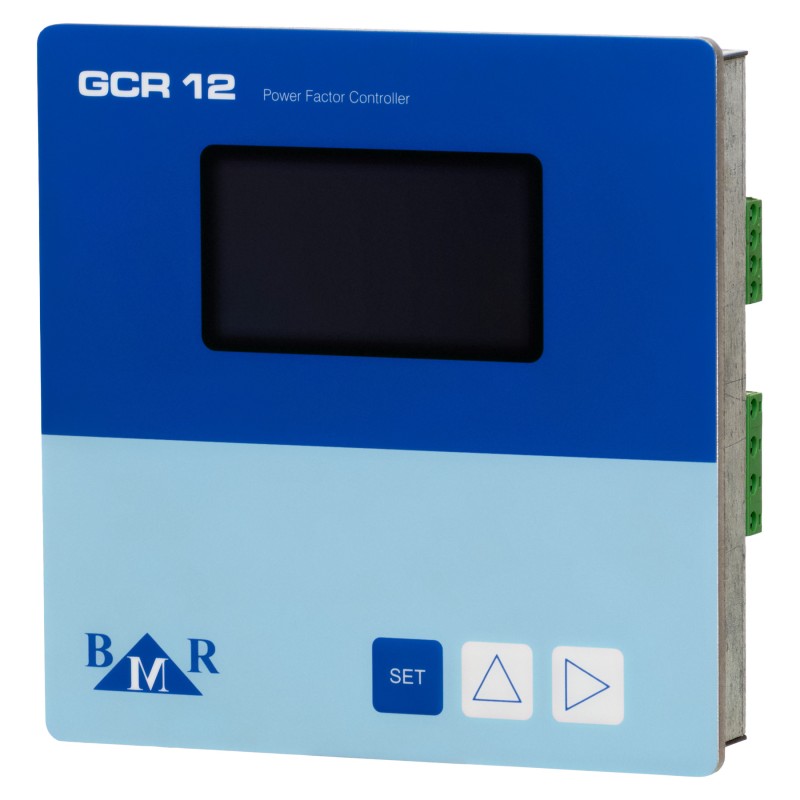

Передня панель

• OLED-дисплей для відображення даних і меню

• Кнопка SET — вхід у налаштування та підтвердження

• Кнопки навігації — для зміни параметрів

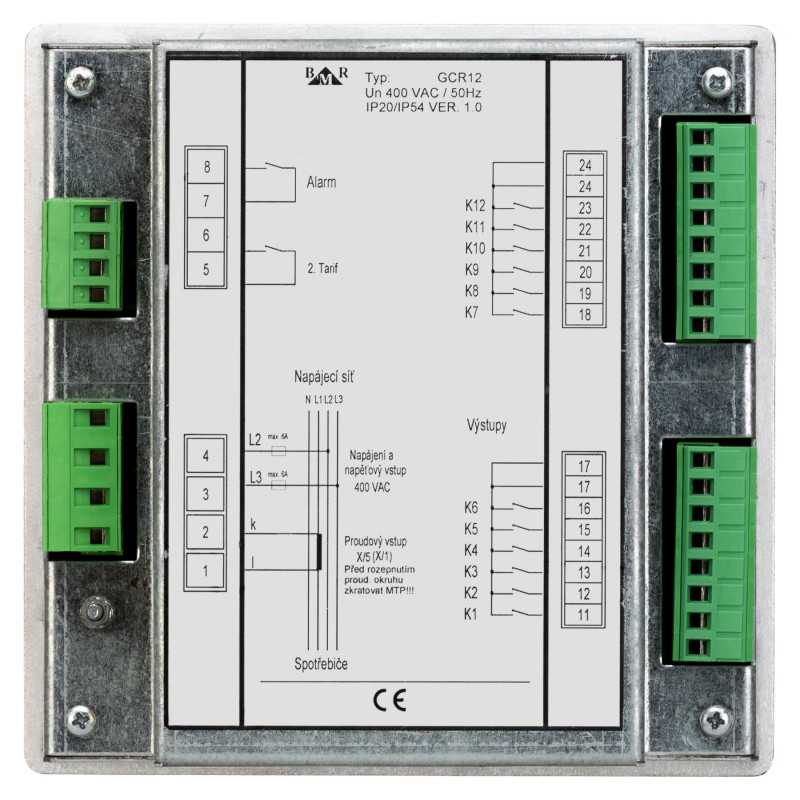

Клеми підключення (задня панель)

• Вхід трансформатора струму (CT)

• Вхід живлення та вимірювання напруги

• Вхід тарифу

• Аварійний вихід (Alarm)

• Інтерфейс RS485 для зв’язку

• Виходи керування ступенями компенсації

Рекомендації щодо монтажу та безпеки

Для коректної роботи регулятора необхідно дотримуватись базових вимог монтажу:

• Правильне підключення трансформатора струму: встановлення у фазі L1

• Безпечне обслуговування: перед відключенням обов’язково закоротити вторинну обмотку CT

• Захист ланцюгів: використання запобіжників номіналом 2–10 А

• Контроль підключення: враховувати фазування та правильність вимірювальних ланцюгів

Висновок

Регулятори реактивної потужності BMR GCR06 / GCR12 — це надійне рішення для автоматичної компенсації реактивної потужності, яке поєднує високу швидкість роботи, точність вимірювань і розширений функціонал аналізу мережі. Вони ідеально підходять для модернізації систем електропостачання та підвищення енергоефективності підприємств.
