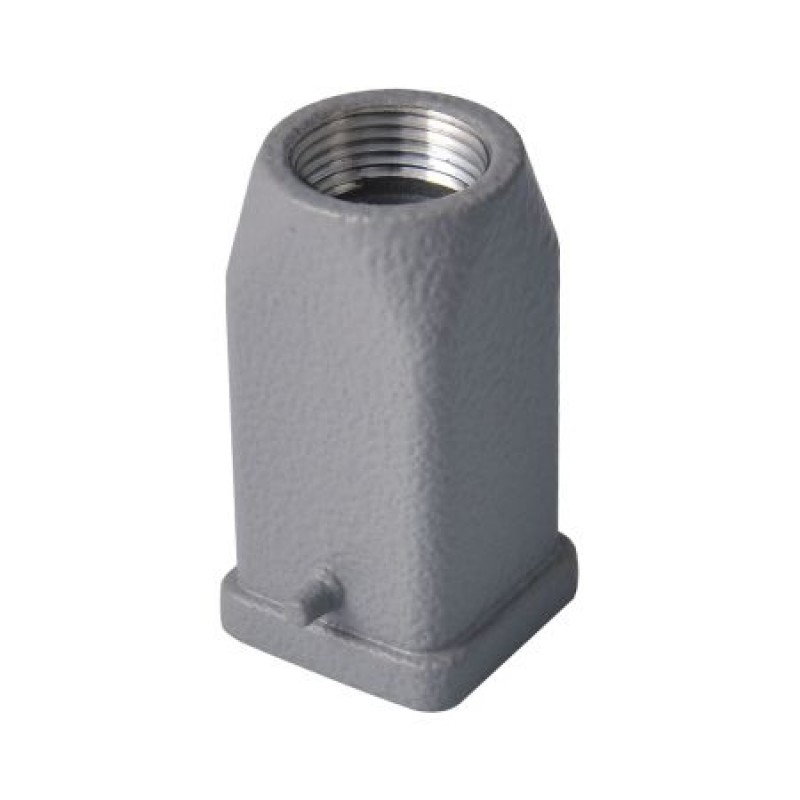

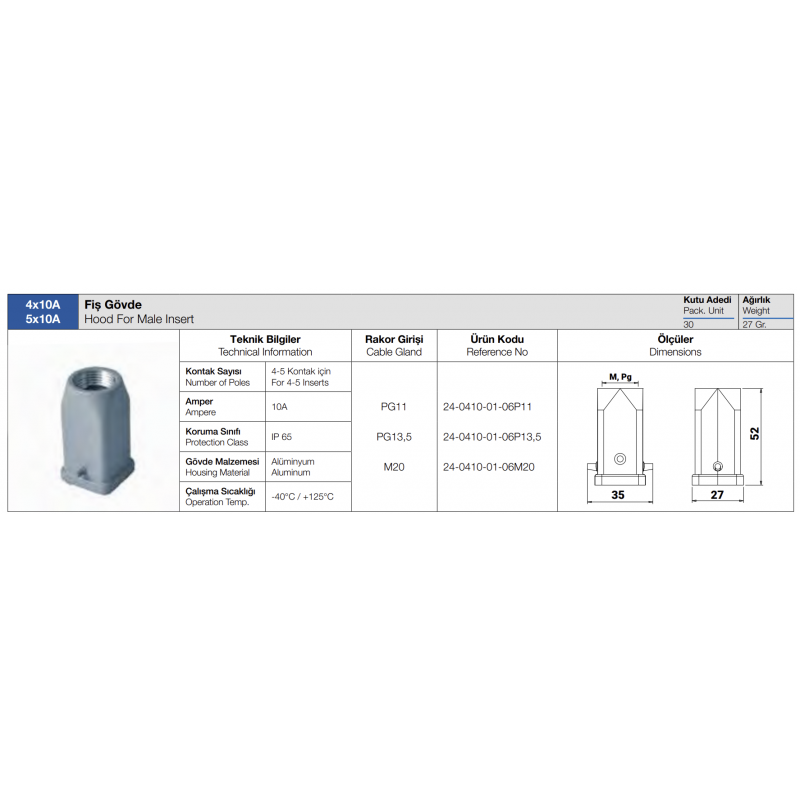

Корпус кабельной вилки HDC 4×10А–5×10А, TP Electric (24-0410-01-06P11)

Описание Корпус кабельной вилки HDC 4×10А–5×10А, TP Electric (24-0410-01-06P11)

Многопиновые разъёмы TP Electric — промышленное соединение высокой надежности

Многоконтактные разъёмы TP Electric — это профессиональные решения для надежной передачи питания и сигналов в промышленности, автоматизации и тяжелых условиях эксплуатации. Данные коннекторы соответствуют стандарту EN 61984, что гарантирует безопасность, долговечность и стабильность работы оборудования.

Продукция разработана для применения в условиях повышенных нагрузок, вибраций, пыли и влаги, обеспечивая надежное соединение даже в самых требовательных средах.

 Основные преимущества многоконтактных разъёмов TP Electric

Многопиновые коннекторы TP Electric отличаются продуманной конструкцией и высоким качеством материалов:

• Количество контактов: от 4 до 48 (4P+E, 6P+E, 10P+E, 16P+E, 24P+E, 32P+E, 48P+E)

• Номинальный ток: до 16А (и до 35А/80А для отдельных серий)

• Рабочее напряжение: до 500 В

• Импульсное напряжение: до 6 кВ

• Контактное сопротивление: ≤ 1 мОм

• Степень защиты: IP65

• Рабочая температура: от -40°C до +125°C

• Механический ресурс: более 500 циклов соединения

Контакты изготовлены из латуни (CuZn) с серебряным покрытием, что обеспечивает минимальные потери и устойчивость к коррозии.

 Типы соединений

Разъёмы TP Electric поддерживают несколько типов подключения, что позволяет подобрать оптимальное решение под задачу:

• Винтовое соединение — классический и надежный вариант для стандартных применений

• Пружинное соединение — быстрый монтаж без подготовки проводов, устойчивость к вибрациям

• Crimp (обжимное) — максимально надежное соединение с минимальным сопротивлением и высокой механической прочностью

Crimp-соединения обеспечивают газонепроницаемый контакт и фактически создают эффект «холодной сварки», что исключает окисление и повышает долговечность.

 Конструкция и материалы

Многопиновые разъёмы TP Electric состоят из нескольких ключевых элементов:

• Вставки (inserts) из стеклонаполненного поликарбоната (UL94 V0) — устойчивы к огню и температуре

• Корпуса (housings) из литого алюминия или прочного пластика

• Уплотнения (NBR) для защиты от влаги и пыли

• Фиксирующие защёлки из нержавеющей стали — надежная фиксация соединения

• Кабельные вводы (PG и метрические) для герметичного подключения кабеля

Корпуса имеют высокую ударопрочность и защищены от коррозии благодаря порошковому покрытию.

Области применения

Многоконтактные разъёмы TP Electric используются в самых разных отраслях:

• промышленная автоматизация

• машиностроение

• железнодорожные системы

• сельскохозяйственная техника

• строительное оборудование

• крановые системы

• транспорт и коммерческая техника

• энергетика и распределительные системы

Такие разъёмы идеально подходят для подключения оборудования, где требуется быстрое и надежное разъединение/соединение цепей.

 Почему стоит выбрать TP Electric

Выбирая многопиновые разъёмы TP Electric, вы получаете:

• промышленное качество и соответствие международным стандартам

• широкий выбор конфигураций и типов контактов

• устойчивость к вибрациям, влаге и пыли

• удобство монтажа и обслуживания

• долгий срок службы даже в тяжелых условиях

Это оптимальное решение для построения надежных электрических соединений в промышленности и автоматизации.
