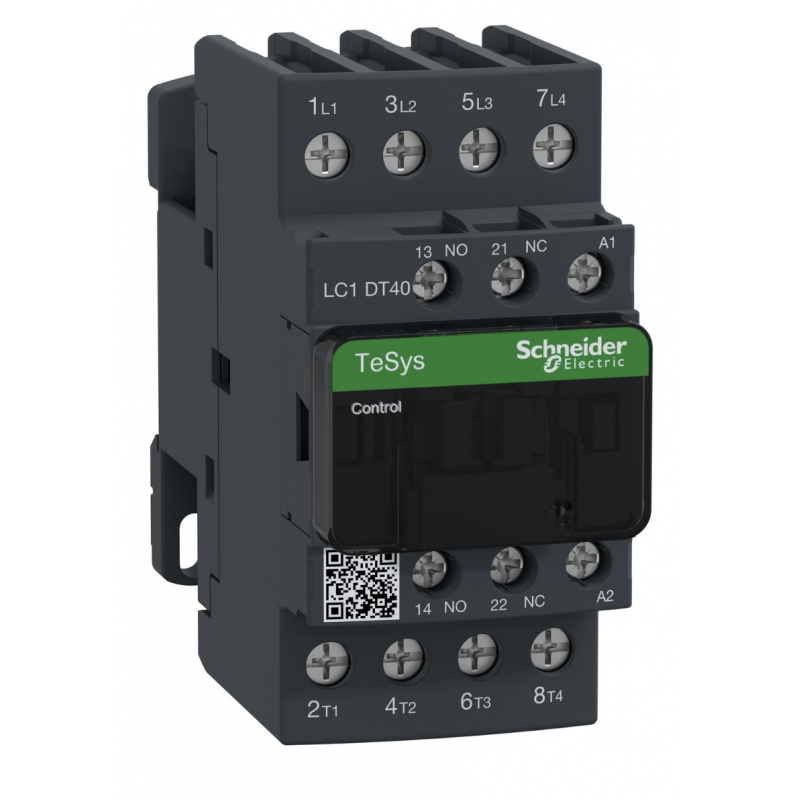

LC1DT40MD - Контактор TeSys D, 4P, In-40 A (AC-1), Uc-220 В DC, 1NO+1NC, Schneider Electric

Описание LC1DT40MD - Контактор TeSys D, 4P, In-40 A (AC-1), Uc-220 В DC, 1NO+1NC, Schneider Electric

4-полюсные контакторы Schneider Electric TeSys D (AC-1)

4-полюсные контакторы Schneider Electric серии TeSys D (ранее — TeSys D) предназначены для надёжной коммутации слабоиндуктивных нагрузок категории AC-1. Данная серия широко применяется для управления электронагревателями, осветительными цепями, распределением электроэнергии и другими нагрузками общего назначения в промышленных и коммерческих электроустановках.

Контакторы TeSys D сочетают компактные размеры, высокую коммутационную износостойкость и универсальные варианты подключения, что делает их оптимальным решением для современных распределительных и управляющих щитов.

Основные технические характеристики

• Номинальный ток (AC-1): от 20 А до 200 А

• Количество полюсов: 4

• Конфигурации главных контактов:

  • 4 NO — четыре нормально открытых контакта

  • 2 NO + 2 NC — две нормально открытые и две нормально закрытые цепи

• Встроенные вспомогательные контакты:
  большинство моделей оснащены 1 NO + 1 NC мгновенного действия в базовой комплектации

Типы клемм и варианты монтажа

В зависимости от номинального тока и исполнения серия включает несколько типов подключения:

Винтовые зажимы (Screw clamp terminals)

• Наиболее распространённое исполнение (модели LC1DT20…LC1DT40)

• Обеспечивают надёжное классическое соединение

• Масса контакторов: 0,365–0,425 кг

Пружинные клеммы (Spring terminals)

• Обозначаются цифрой «3» в артикуле (например, LC1DT23…)

• Быстрый монтаж без инструмента

• Повышенная виброустойчивость соединений

Клеммы EverLink (BTR screw connectors)

• Используются в моделях на 60 А и 80 А

• Запатентованная технология Schneider Electric

• Постоянное прижимное усилие на проводник даже при температурных изменениях и текучести металла

Основные модели и номиналы (AC-1)

Напряжение управления и катушки

Для корректного подбора артикула необходимо указать код напряжения катушки, который добавляется к базовому номеру контактора.

Популярные коды катушек AC (50/60 Гц):

• B7 — 24 В

• E7 — 48 В

• F7 — 110 В

• M7 — 220 В

• P7 — 230 В

• U7 — 240 В

Важно: Контакторы LC1DT20…LC1DT80A стандартно оснащаются встроенным ограничителем перенапряжений, что повышает защиту цепей управления.

Преимущества контакторов TeSys D

• Высокий уровень безопасности — защитные крышки силовых клемм

• Гибкость применения — совместимость с дополнительными контактами, реле времени и блокировками

• Компактные размеры — экономия места в шкафах управления

• Надёжность Schneider Electric — долгий срок службы и стабильные характеристики

Области применения

4-полюсные контакторы TeSys D широко используются в:

• распределительных щитах;

• системах электроснабжения зданий;

• цепях управления нагревателями;

• промышленной автоматике и инженерных системах.
