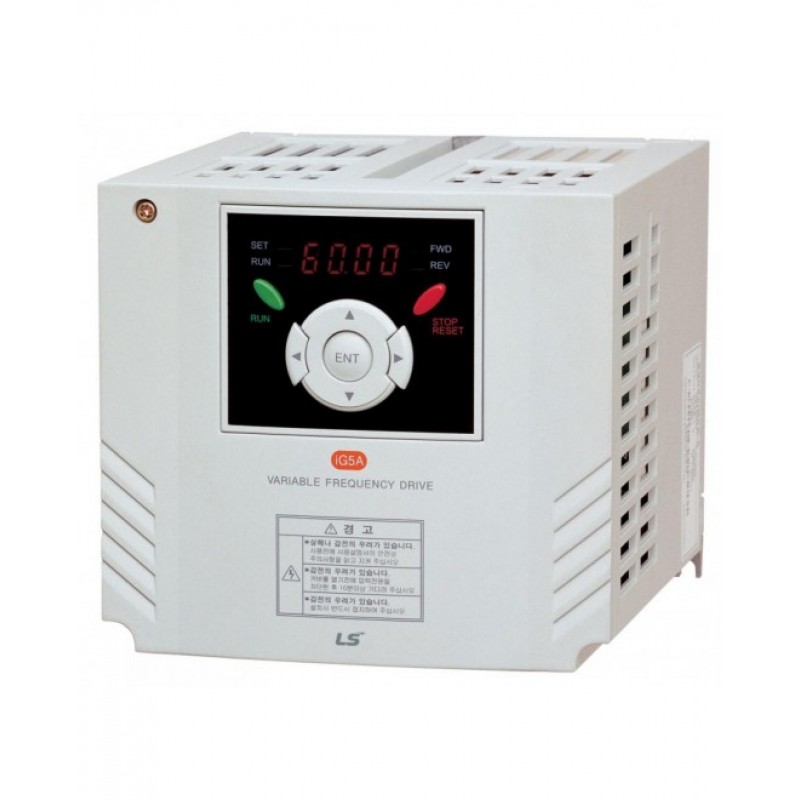

(SV040iG5A-4) Преобразователь частоты LS Industrial System, IG5A, P=4 кВт, Uвх=3Фх380В/Uвых=3Фх380В
Для трехфазных асинхронных двигателей мощностью от 0,4 до 22 кВт и напряжением питания 220-380 В. Адаптирован для решения многочисленных задач, требующих применения приводов с широким диапазоном регулирования скорости вращения. V/Fи векторное управление без датчика, автоматическое определение параметров двигателя,RS 485, ПИД-регулятор, класс защиты: IP20, перегрузка 150%.
Характеристики:
| Основные характеристики | |
| Серия | IG5A |
| Тип | Общепромышленные механизмы |
| Выходной ток, А | 9 |
| Мощность двигателя, кВт | 4 |
| Напряжение питания, В | 3Ф/380В |
| Выходное напряжение, В | 3Ф/380 В |
| Частота питания, Герц | 50/60 Гц +/- 5% |
| Выходная частота, Герц | 0,1 ... 400 Гц |
| Перегрузочная способность | 150 % |
| Встроенный потенциометр | Есть |
| Встроенный ПЛК | Нет |
| Тип двигателя | Асинхронный |
| Панель программирования в комплекте с ПЧ | Несъемная |
| Влажность | 5 ... 95% без конденсации |
| Температура окружающего воздуха для работы | 10 ... 40 ° C / 40 ... 50 ° C при снижении тока 2,5% на каждый ° C |
| ЭМС-фильтр | Опция |
| Тормозной модуль | Есть |
| Встроенный вентилятор | Есть |
| Диапазон регулирования скорости | до 8 |
| Протокол порта связи | Modbus |
| Степень защиты IP | IP20 без заглушки в верхней части |
| Карты расширения | Нет |
| Габаритные размеры. (ВхШхГ), мм | 128х140х155 мм |
| Страна (Бренд/Производство) | Южная Корея /Южная Корея |
| Число и тип входов/выходов | |
| Число дискретных (транзисторных) выходов | 1 |
| Число/Тип аналоговых входов | 1 (0-5(10)V или 0(4)-20mA) |
| Число/Тип аналоговых выходов | 1 (0-10V или 0(4)-20mA) |
| Число/Тип дискретных входов | 8 (NPN переход, 24 В DC, 8 мA/12 В DC, 4 мA) |
| Число/Тип релейных выходов | 1 (250 В AC, 3 A / 30 В DC, 3 A) |
| Закон управления асинхронным двигателем | |
| Векторное управление потоком без датчика соотношение (SVC) | Есть |
| Скалярное (V/f) соотношение напряжение/частота | Есть |
| Защиты | |
| От короткого замыкания | Есть |
| Перегрев двигателя | Есть |
| Перегрев преобразователя | Есть |
| Перегрузка по току | Есть |
| Пониженное и повышенное напряжение питающей сети | Есть |
| Потеря фаз | Есть |
