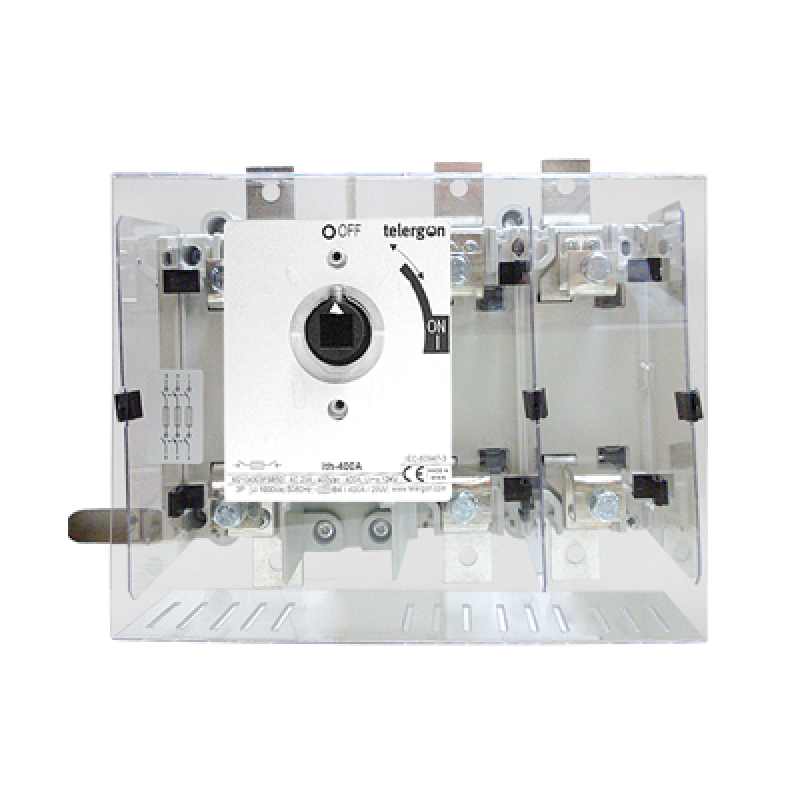

M2104003PSD20 - Выключатель под предохранитель M21, 3P Ith-400 A, предохранители NH-2, Telergon

Описание M2104003PSD20 - Выключатель под предохранитель M21, 3P Ith-400 A, предохранители NH-2, Telergon

Предохранительные выключатели M210 — промышленная защита и коммутация

Предохранительные выключатели серии M210 — это надежные низковольтные коммутационные аппараты, предназначенные для защиты электрических цепей от перегрузок и коротких замыканий в промышленных электроустановках. Оборудование соответствует требованиям IEC 60947-3 и рассчитано на работу при высоких токах и напряжениях, обеспечивая безопасную и стабильную эксплуатацию.

Назначение и применение

Выключатели M210 применяются в:

• распределительных щитах НН;

• шкафах управления и автоматики;

• промышленных установках и энергетических системах;

• линиях с высокими пусковыми токами.

Совместимые типы предохранителей

Предохранительные выключатели серии M210 поддерживают установку:

• NH / DIN: NH1, NH2 (номиналы 250 А, 315 А, 400 А);

• BS: типоразмеры B1–B3 и B1–B4 (в зависимости от исполнения).

Основные электрические характеристики

• Номинальный тепловой ток (Ith, 40 °C): 250 A / 315 A / 400 A

• Ток в кожухе (Ithe): до 400 A

• Номинальное напряжение изоляции (Ui): 1000 В

• Импульсное выдерживаемое напряжение (Uimp): 12 кВ

• Категории применения: AC-21A, AC-22A, AC-23A (400 В)

• Предельная отключающая способность: до 3200 А

• Предельная включающая способность: до 4000 А

• Условный ток короткого замыкания (Iq): 100 кА (rms)

• Условный включающий ток (Icm): 43,3 кА (пик)

Надежность и износостойкость

Выключатели нагрузки с предохранителями M210 отличаются высокой механической прочностью:

• до 8000 коммутационных циклов для версий 250–315 А;

• до 5000 циклов для исполнения 400 А.

Тепловые потери предохранителей

• NH/DIN:
  – 18,7 Вт (250 А)
  – 30 Вт (400 А)

• BS:
  – 24 Вт (315 А)
  – 29 Вт (400 А)

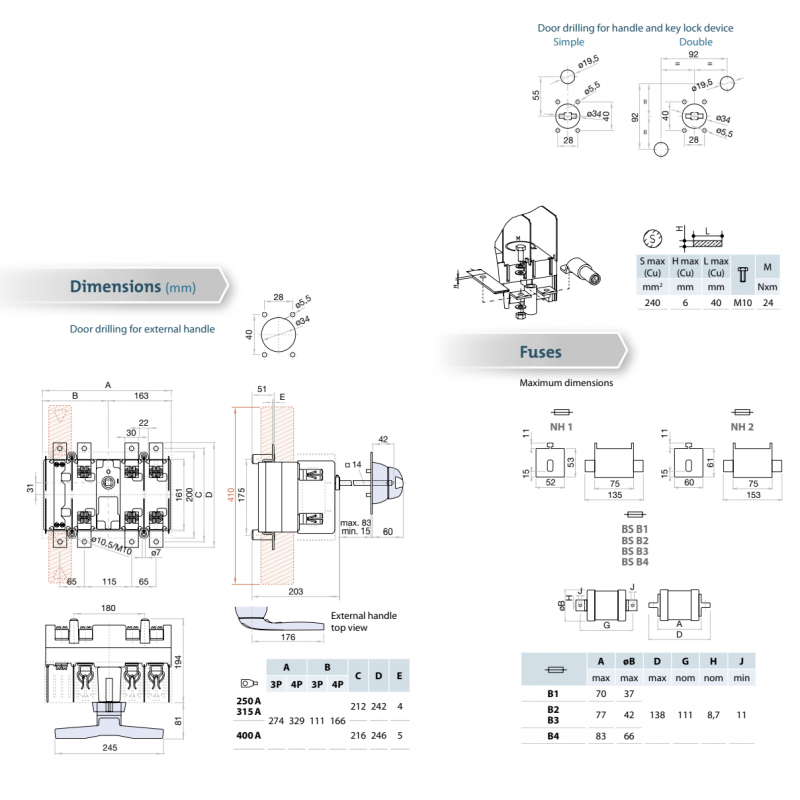

Конструктивные исполнения

• Полюсность: 3P и 3P+N (исполнение 4P — по запросу);

• Масса оборудования:
  – 3P — до 6,6 кг;
  – 3P+N — до 8 кг.

Преимущества серии M210

• соответствие международным стандартам IEC;

• высокая отключающая способность;

• поддержка предохранителей NH и BS;

• надежная работа в промышленных условиях;

• оптимальное сочетание безопасности, ресурса и компактности.

Предохранительные выключатели M210 — эффективное решение для защиты и коммутации силовых цепей в современных электрических системах.
