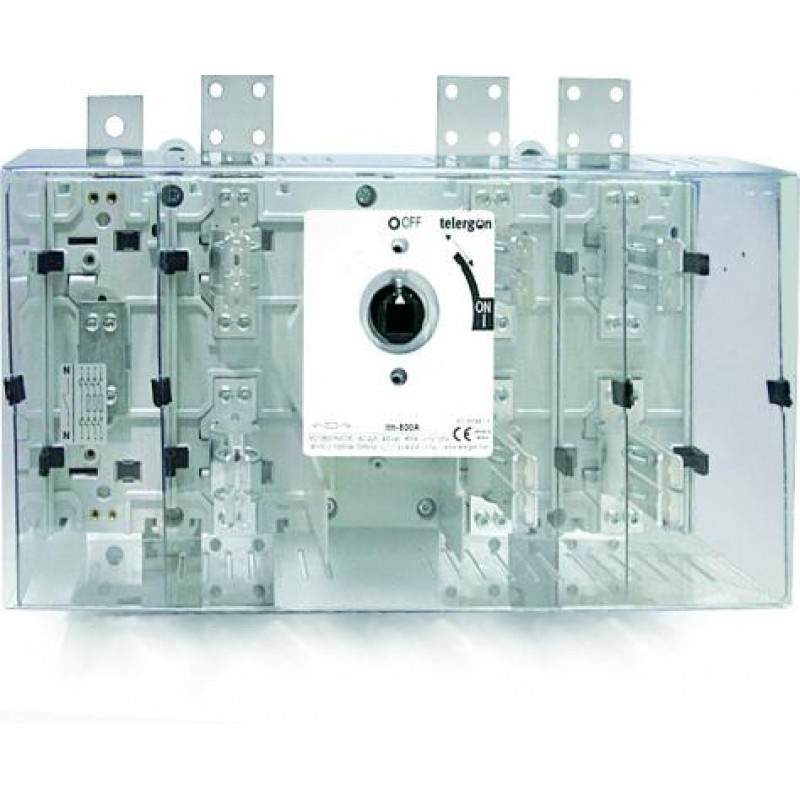

M2108003PSD30 - Выключатель под предохранитель M21, 3P Ith-800 A, предохранители NH-3, Telergon

Описание M2108003PSD30 - Выключатель под предохранитель M21, 3P Ith-800 A, предохранители NH-3, Telergon

Предохранительные выключатели 630 A и 800 A — мощная защита силовых цепей

Предохранительные выключатели на 630 А и 800 А предназначены для надежной защиты, коммутации и безопасного отключения силовых электрических цепей в промышленных и энергетических установках. Оборудование соответствует требованиям IEC 60947-3, что гарантирует высокую электрическую и механическую надежность при работе с большими токами и повышенными нагрузками.

Назначение и область применения

Выключатели нагрузки с предохранителями 630–800 A применяются в:

• главных распределительных щитах (ГРЩ);

• шкафах НН и вводно-распределительных устройствах;

• промышленных линиях электроснабжения;

• объектах с высокими токами короткого замыкания.

Модельный ряд и исполнения

Серия представлена в двух номиналах и нескольких конфигурациях:

• Номинальный ток: 630 А и 800 А

• Типы применяемых предохранителей:
  – NH / DIN: NH3
  – BS: C1–C2 (630 А), C1–C3 (800 А)

• Полюсность: 3P и 3P+N (исполнение 4P — по запросу)

Основные электрические характеристики

• Номинальный тепловой ток (Ith, 40 °C):
  – 630 А / 800 А

• Ток в кожухе (Ithe):
  – 630 А (630 A), до 725 А (800 A)

• Номинальное напряжение изоляции (Ui): 1000 В

• Импульсное выдерживаемое напряжение (Uimp): 12 кВ

• Категории применения: AC-21A, AC-22A, AC-23B (400 В)

• Номинальный рабочий ток:
  – 630 А / 800 А (в зависимости от категории)

Тепловые потери

• Предохранители NH/DIN:
  – 48 Вт (630 А)
  – 57 Вт (800 А)

• Предохранители BS:
  – 44 Вт (630 А)
  – 63 Вт (800 А)

Характеристики при коротком замыкании

• Условный ток короткого замыкания (Iq): до 100 кА (rms)

• Условный включающий ток: до 100 кА (rms)

• Максимальный ток отсечки: до 60,8 кА (пик)

• Максимальная пропускаемая энергия: до 4600 A²s × 10⁴

Механическая прочность и масса

Предохранительные выключатели рассчитаны на длительную эксплуатацию в тяжелых условиях:

• Механический ресурс:
  – до 5000 циклов (630 А);
  – до 3000 циклов (800 А).

• Масса:
  – 3P — около 13 кг;
  – 3P+N — около 15 кг.

Преимущества предохранительных выключателей 630–800 A

• соответствие стандарту IEC 60947-3;

• высокая отключающая способность при КЗ;

• поддержка предохранителей NH и BS;

• надежная работа при высоких токах;

• оптимальное решение для ГРЩ и промышленных систем электроснабжения.

Предохранительные выключатели 630 A и 800 A — это профессиональное решение для безопасной коммутации и защиты мощных электрических цепей.
