Модуль расширения MC100-0800ENN для ПЛК Megmeet

MC100-0800ENN — модуль расширения дискретного ввода для программируемых логических контроллеров серии MC100 (Megmeet).
Предназначен для увеличения количества входных сигналов в системах управления. Модуль отличается компактными размерами, лёгкостью монтажа и интеграции с базовым ПЛК через внутреннюю шину.

Технические характеристики

• Количество входов: 8 дискретных

• Тип входов: DC 24 В

• Метод подключения датчиков:

  • NPN (с утечкой, подключение к +24 В через клемму S/S)

  • PNP (с источником, подключение к COM через клемму S/S)

• Питание от базового ПЛК через шину расширения:

  • 5V/GND: 85 мА

  • 24V/GND: 0 мА

  • 24V/COM: 50 мА

Характеристики входов

• Номинальное напряжение сигнала: DC 24 В

• Допустимый диапазон напряжений: DC 15–30 В

• Ток на вход: ≈ 5 мА при 24 В

• Минимальное время срабатывания: 10 мс

• Изоляция: оптопара между входами и логикой ПЛК

• Индикаторы: светодиоды для каждого входа (состояние ON/OFF)

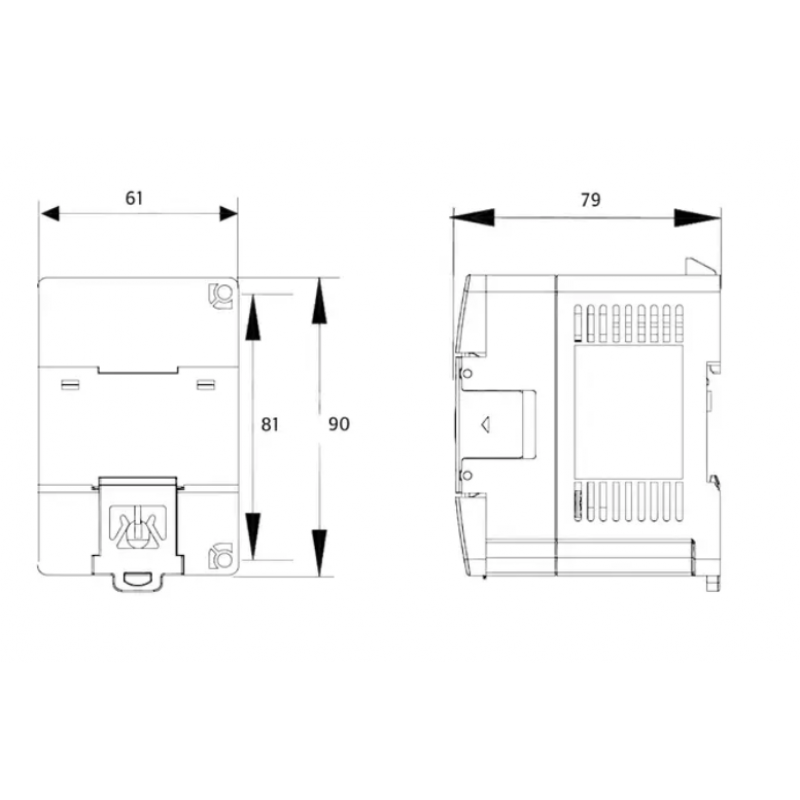

Установка

• На DIN-рейку 35 мм

• На винты M3 через монтажные отверстия

• Минимальные зазоры: ≥ 20 см до других устройств и стенок шкафа

• Монтаж строго горизонтальный для лучшего охлаждения

Условия эксплуатации

• Рабочая температура: –5…+55 °C

• Влажность: 10–90 % без конденсации

• Ограничения: отсутствие коррозионных, взрывоопасных и агрессивных газов, сильной вибрации и ударных нагрузок

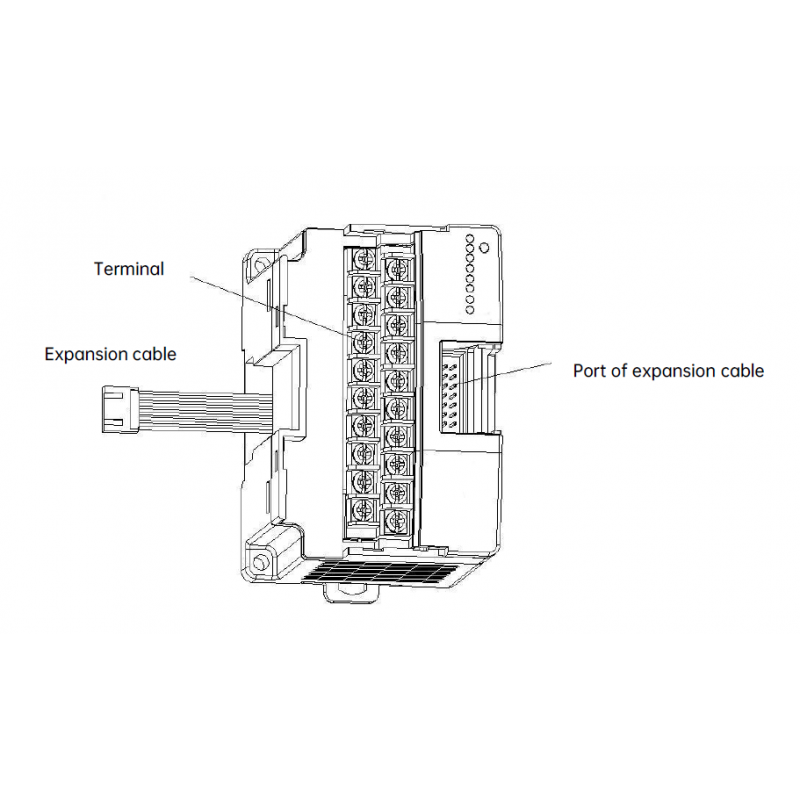

Подключение и кабели

• Рекомендуемые кабели: экранированные многожильные провода с наконечниками

• Сечение проводов: 0,8–1,0 мм² (AWG18–20)

• Длина зачистки: 8–9 мм

• Момент затяжки клемм: 0,5–0,8 Н·м
