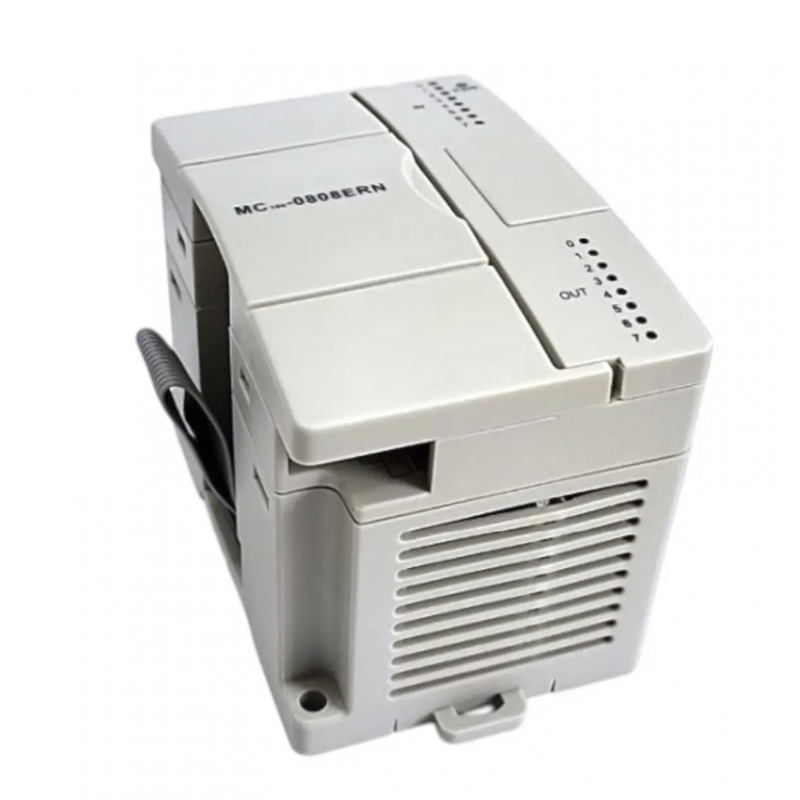

Комбинированный модуль расширения MC100-0808ERN для ПЛК Megmeet

MC100-0808ERN — это универсальный модуль расширения для программируемых логических контроллеров серии MC100, объединяющий 8 дискретных входов и 8 релейных выходов.
Модуль идеально подходит для промышленной автоматизации, где требуется надежная коммутация, индикация состояния каждого канала и простая интеграция с базовым ПЛК через шину расширения.

Технические характеристики

• Тип устройства: комбинированная карта расширения ввода-вывода

• Дискретные входы: 8

• Дискретные выходы: 8 релейных (SPST-NO)

• Рабочее напряжение входов: DC 24 В

• Методы подключения датчиков:

  • NPN (с утечкой, через S/S к +24 В)

  • PNP (с источником, через S/S к COM)

• Питание через шину расширения от базового модуля ПЛК:

  • 5V/GND: 70 мА

  • 24V/GND: 50 мА

  • 24V/COM: 50 мА

Входы

• Напряжение сигнала: DC 24 В (номинал)

• Допустимый диапазон: 15–30 В

• Ток на вход: около 5 мА при 24 В

• Время срабатывания: ≥ 10 мс

• Изоляция: оптопара

• Индикаторы: LED для каждого входа

Выходы

• Тип: релейные контакты

• Номинальное напряжение: AC до 250 В, DC до 30 В

• Максимальный ток на канал: 2 А

• Максимальный ток на группу: 8 А

• Электрический ресурс: 100 000 операций

• Механический ресурс: до 20 млн операций

• Время срабатывания: ≤ 10 мс

• Изоляция: оптопара

• Индикаторы: LED для каждого выхода

Особенности подключения реле:

• Для DC-нагрузки рекомендуется использовать диод свободного хода (например, 1N4004)

• Для AC-нагрузки рекомендуется RC-цепь (R=200 Ом/2 Вт, C=0,022 мкФ/250 В)

Монтаж

• На DIN-рейку 35 мм

• На винты M3 через монтажные отверстия

• Минимальные зазоры: ≥ 20 см до других устройств и стенок шкафа

• Монтаж строго горизонтальный для оптимального охлаждения

Условия эксплуатации

• Температура рабочая: –5…+55 °C

• Влажность: 10–90 % без конденсации

• Ограничения: отсутствие агрессивных газов, взрывоопасных и коррозионных сред, сильной вибрации и ударов
