MC100-1614BRA - Процессорный модуль MC100, 16DI/14DO (Relay), 85-264V AC, RS-232 и RS-485/232, Megmeet

Описание MC100-1614BRA - Процессорный модуль MC100, 16DI/14DO (Relay), 85-264V AC, RS-232 и RS-485/232, Megmeet

Программируемый логический контроллер MC100-1614R Megmeet

MC100-1614R — модульный PLC серии MC100, разработанный компанией Megmeet (Китай) для управления малыми и средними системами автоматизации. Контроллер поддерживает высокоскоростные счетчики, расширение модулями и монтаж на DIN-рейку. Программирование выполняется через среду X-Builder.

Серия MC100 отличается компактными размерами, большим объёмом встроенной памяти, гибкой конфигурацией и высокой скоростью выполнения команд. Контроллер способен управлять сервоприводами и шаговыми двигателями, обеспечивая от 16 до 124 точек ввода/вывода. Расширенные ресурсы прерываний и развитые сетевые возможности делают MC100 идеальным для применения в муниципальном секторе, текстильной промышленности, полиграфии, HVAC и других областях.

Преимущества MC100-1614R

• Компактный корпус и лёгкий монтаж на DIN-рейку

• Высокая скорость обработки инструкций и импульсов

• Поддержка аналоговых и дискретных сигналов

• Расширенные ресурсы прерываний для точного управления процессами

• Широкие коммуникационные возможности

• Надёжная защита программного обеспечения

• Совместимость с модулями расширения

Основные характеристики

• Объём программы: до 16K

• Время выполнения базовой инструкции: 0,3 мкс

• Возможность расширения: до 4 модулей

• Память EEPROM: 1000 ячеек

Позиционирование и обработка:

• Управление скоростью через импульсный выход и режим «оболочки» (envelope pulse)

• Многосегментное изменение скорости для сервоприводов и шаговых двигателей

• Высокоскоростные импульсные входы: до 6 каналов, макс. частота 50 кГц

• Высокоскоростные импульсные выходы: 2 канала, до 100 кГц

Прерывания:

• По коммуникациям

• По импульсам

• При потере питания

• Настройка приоритетов прерываний

Коммуникации и протоколы:

• Поддержка MCBUS

• Поддержка MODBUS

• OPC-сервис

• Надёжная связь в распределённых системах

Защита программ:

• 8-значный пароль для конфигурации

• Блокировка загрузки программы

• Предотвращение несанкционированного копирования

Расширения:

• До 4 специализированных модулей: аналоговые/цифровые входы-выходы, температурные модули (J, K, S, T, E, N, R, PT-100, CU-50, CU-100), модули для весового оборудования, связи

• Максимальное количество точек ввода/вывода: 124

• Встроенные аналоговые входы/выходы (для некоторых моделей)

Технические характеристики MC100-1006BRA

• Питание: 220 В AC (диапазон 85–264 В AC)

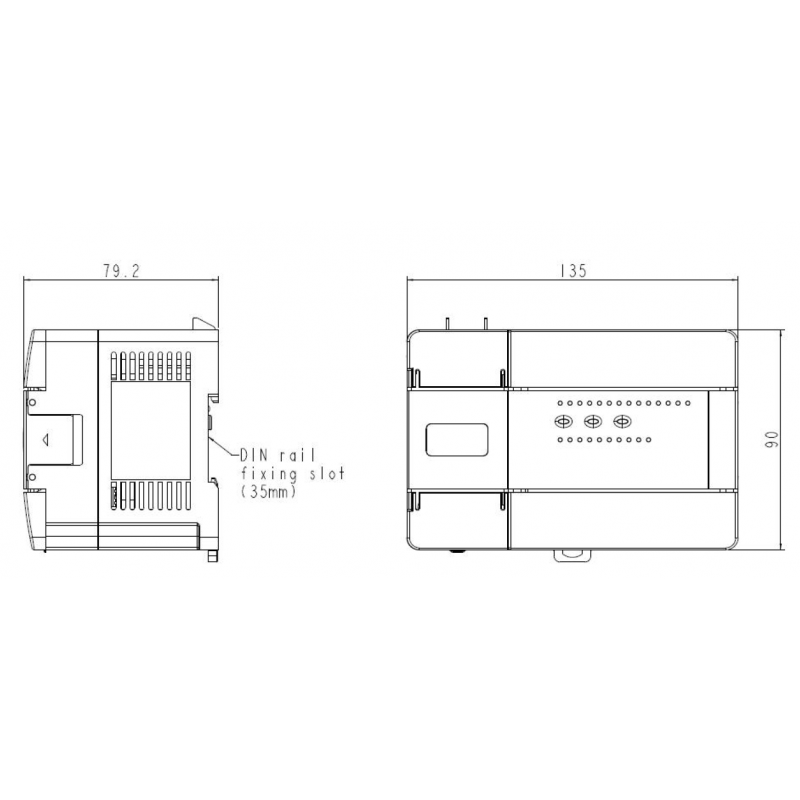

• Габариты: 135 × 90 × 79,2 мм

• Монтаж: DIN-рейка 35 мм или винтами M3

• Съёмные клеммы: 0,8–1,0 мм², момент затяжки 0,5–0,8 Н·м

• Температура работы: –5…+55 °C

• Хранение: –25…+70 °C

• Влажность: 10–90 % без конденсации

• Степень защиты: IP20

Входы:

• 16 дискретных входов (24 В DC)

• Настраиваемый режим PNP/NPN через клемму S/S

• Высокоскоростные входы: X0, X1 до 50 кГц; X2…X5 до 10 кГц

• Программируемая цифровая фильтрация: 0, 8, 16, 32, 64 мс

• Поддержка аппаратных и программных счетчиков

Выходы:

• 14 релейных выходов

• Максимальное напряжение: до 250 В AC / 30 В DC

• Максимальный ток: до 2 А на точку, суммарно до 8 А на группу

• Время отклика реле: ≤10 мс

Программирование и порты:

• PORT0 — RS-232, PORT1 — RS-232/RS-485

• Скорость передачи: 9600–115200 бит/с

• Протоколы: Modbus, MCbus

• Среда: X-Builder

• Языки: LAD, IL, SFC

• Память: до 32K, регистры R — до 32K

Области применения

• Строительное оборудование и контроль доступа

• Управление дверями и автоматическими шлагбаумами

• HVAC, тепловые насосы, системы очистки воздуха

• Автоматизация зданий, солнечные водонагреватели, световые вывески

• Водоподготовка, бассейны, фонтаны, орошение

• Промышленность, OEM-производители, упаковочные машины

• Сельское хозяйство, медицина, транспортировка
