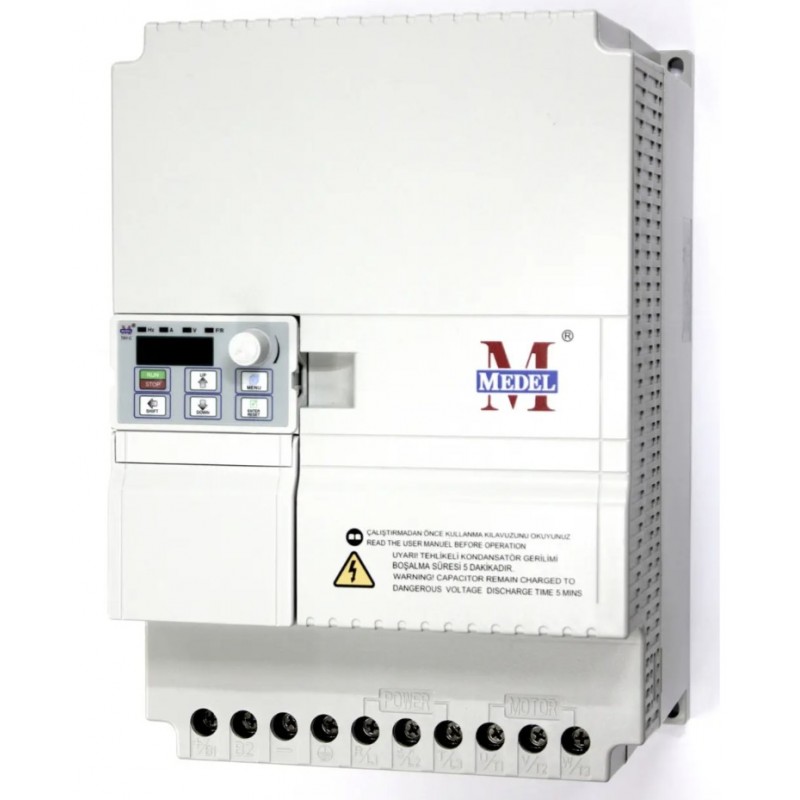

(TAY-3C22) Преобразователь частоты TAY-C, P=22 кВт, Uвх=3Фх380В/Uвых=3Фх380В, Medel

Описание картинки
  • Производитель: Medel
  • Модель: TAY-3C22
  • Наличие: Есть в наличии


Задать вопрос об этом товаре

Я хотел бы не публиковать вопрос

(TAY-3C22) Преобразователь частоты TAY-C, P=22 кВт, Uвх=3Фх380В/Uвых=3Фх380В, Medel

Medel – турецкая компания по производству векторныхчастотных преобразователей.  Линейка частотников Medel представленапреобразователями с одно и трех фазным питанием на входе. с выходной мощностьюот 1.5 кВт до 300 кВт.

    Векторные преобразователичастоты производства турецкой компании МЕДЕЛ (MEDEL) хорошозарекомендовали себя как компактное и надежное решение для задач управлениятрехфазными асинхронными электромоторами  с короткозамкнутым ротором,установленных в различном оборудовании - станках, конвейерах, вентиляторах,ткацких станках, намоточных линиях, типографиях, гибочных / раскроечныхстанках, крановом оборудовании и других подъемных машинах, насосах,стиральных машинах, упаковочных линиях, пилах, компрессорах, прокатных станах,лифтах, миксерах, экструдерах и в прочем оборудовании.
Преобразователичастоты серии TAY-C имеют ряд свойств позволяющих применять их для различныхзадач автоматизации и управления
·       новый алгоритм векторного управленияобеспечивает стабильную работу на малых скоростях и усиление момента на низкихчастотах
·       диапазон регулировки выходной частоты0-3200 Гц
·       встроенный ПЛК (PLC) позволяет настроитьтехнологический цикл управления оборудованием без внешних контроллеров и релевремени (16 шагов)
·       встроенный ПИД (PID) регулятор - позволяеторганизовать процессом как по положительной так и по отрицательной обратнойсвязи
·       встроенный потенциометр длярегулирования скорости вращения/ частоты
·       возможность выбора управленияскоростью/частотой или моментом
·       встроенный модуль управления тормознымирезисторами
·       встроенный счетчик импульсов
·       встроенный таймер
·       встроенный счетчик длины
·       встроенный режим управления намоточнымистанками
·       возможность задать пропускаемые частотыдля исключения резонансных процессов
·       съемная панель управления
·       перегрузочная способность 150% в течении60 с
·       выбор при 7 видов вольт-частотнойзависимости для скалярного режима
·       выбор из 10 источников задания частотыпозволяет организовать прецизионное управление процессами
·       выбор из 16 предустановленныхскоростей/частот
·       встроенный стабилизатор напряжения вдиапазоне -15% ... +15% от номинала
·       встроенный модулькоммуникационного порта (RS485)
·       JOG / RAMP режимы
·       встроенная защита от:
o  короткого замыкания в электродвигателе
o  пропадания фаз
o  повышенного тока/напряжения
o  пониженного напряжения
o  перегрузки
o  перегрева
·       6 многофункциональных дискретных входов
·       аналоговый вход по току и напряжению
·       встроенный источник питания +10в DC
·       аналоговый выход
·       релейный выход с перекидным контактом
·       цифровой выход с открытым коллектором

Дополнительно кчастотникам, Вам может понадобиться следующее оборудование
·       корпус кнопочного поста из пластика или алюминия
·       кнопки, переключатели ,лампочкиили индикаторы
·       автоматические выключатели на дин рейку или корпусные
·       настенные металлические щиты
·       контакторы
·       силовые разъемы

 Схема подключения:


СФЕРА ПРИМЕНЕНИЯ:
Станки
- Конвейера
- Типографии
- Крановое оборудование
- Насосы
- Стиральные машинки
- Упаковочные линии
- Пилы
- Лифты
- Миксера
- Экструдера
Более подробную информацию о данной позиции Вы можете узнать из соответствующего каталога

Основные характеристики
Серия TAY
Тип Общепромышленные механизмы
Выходной ток, А 45
Максимальная мощность рассеивания, кВт .
Мощность двигателя, кВт 22
Напряжение питания, В 3Ф/380В
Размер дисплея, дюйма .
Выходное напряжение, В 3Ф/380 В
Частота питания, Герц 50/60 Гц +/- 5%
Выходная частота, Герц 0,00 ... 320 Гц
Перегрузочная способность 150 %
Встроенный потенциометр Есть
Тип двигателя Асинхронный
Панель программирования в комплекте с ПЧ Съемная
Влажность до 95% без конденсации
Температура окружающего воздуха для работы -10 ... 40 ° C
ЭМС-фильтр Нет
Тормозной модуль Есть
Встроенный вентилятор Есть
Протокол порта связи Нет
Степень защиты IP IP20 без заглушки в верхней части
Карты расширения Нет
Габаритные размеры. (ВхШхГ), мм 280х195х175 мм
Страна (Бренд/Производство) Турция/Турция
Число и тип входов/выходов
Общее количество входов/выходов .
Число/Тип аналоговых входов 1 (0-5(10)V или 0(4)-20mA)
Число/Тип аналоговых выходов 1 (0-10V или 0(4)-20mA)
Число/Тип дискретных входов 6 (NPN переход, 24 В DC, 8 мA/12 В DC, 4 мA)
Число/Тип релейных выходов 1 (250 В AC, 3 A / 30 В DC, 3 A)
Закон управления асинхронным двигателем
Векторное управление потоком без датчика соотношение (SVC) Есть
Скалярное (V/f) соотношение напряжение/частота Есть
Защиты
Пониженное и повышенное напряжение питающей сети Есть
Тепловая защита двигателя и привода Есть
Токоограничение при разгоне Есть
Электронное тепловое реле защиты двигателя Есть
