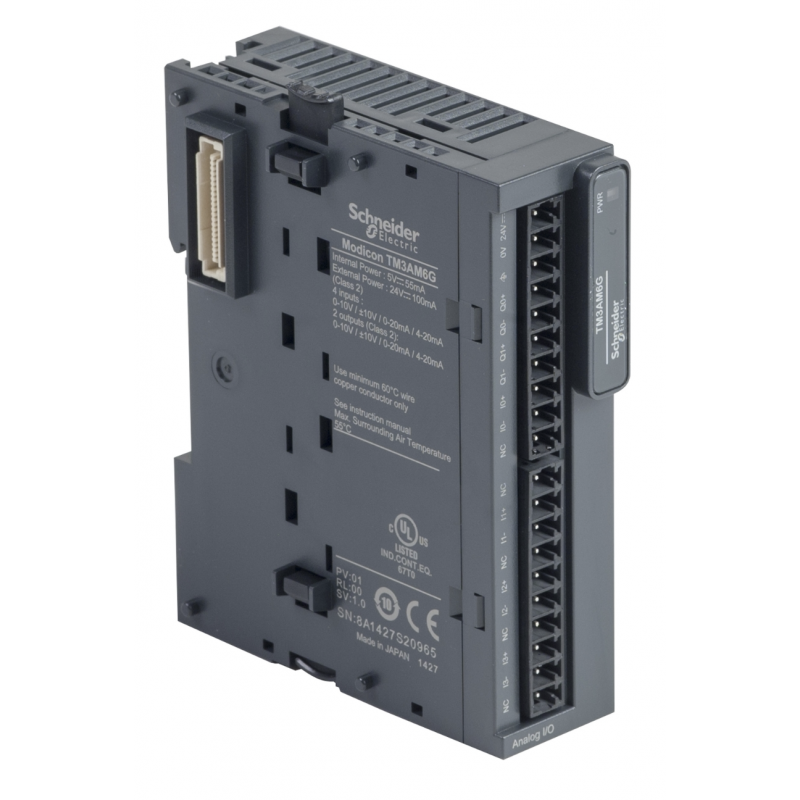

(TM3AM6G) Модуль расширения аналогового ввода/вывода для контроллеров серии Modicon M2Х1: 4AI/2AO Пруж., Schneider Electric

(TM3AM6G) Модуль расширения аналогового ввода/вывода для контроллеров серии Modicon M2Х1: 4AI/2AO Пруж., Schneider Electric

АНАЛОГ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 4 АНАЛОГ ВЫХОДА + 2 АНАЛОГ ВХОДА ПРУЖ КЛЕММЫ Дополнительное описание: Аналог модуль расширения ТМ3- 4 аналог выхода+2 аналог входа пруж клеммы. серия продукта: Modicon TM3 - тип устройства или его аксессуаров: модуль аналогового вв/выв. - совместимость серий продукта: ModiconM221, Modicon M241, Modicon M251 - Тип подключения: напряжение, серия аналогового входа: - 10...10 В, напряжение, серия аналогового входа: 0...10 V,ток, серия аналогового входа: 0...20 mA, ток, серия аналогового входа: 4...20mA - тип аналогового выхода: 0...10 V напряжение, 4...20 mA ток, - 10...10 В напряжение, 0...20 mA ток. Преимущества: .. применения: .. Преимущества:Специальная функция: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3с логическими контроллерами.... применения: ..

Основные характеристики

Номер аналогового входа	4
Тип подключения	ток 4...20 mA ток 0...20 mA напряжение 0...10 V напряжение - 10...10 В
Номер аналогового выхода	2
Тип аналогового выхода	ток: 4...20 mA ток: 0...20 mA напряжение: 0...10 V напряжение: - 10...10 В
Серия продукта	Modicon TM3
Тип продукта	модуль аналогового вв/выв.
Совместимость серий продукта	Modicon M221 Modicon M241 Modicon M251

Дополнительные характеристики

Монтажная опора	top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Напряжение питания, В [us]	24 В пост. ток
Потребляемый ток	45 мА в 5 V пост. ток через разъем шины режим холостого хода 55 мА в 5 V пост. ток через разъем шины полная нагрузка 55 мА в 24 В пост. ток через внешнее питание режим холостого хода 100 мА в 24 В пост. ток через внешнее питание полная нагрузка
Электрическое соединение	10 1,5 мм² съемный клеммник с пружинным зажимом с шаг 3.81 мм регулировка для входов 10 1,5 мм² съемный клеммник с пружинным зажимом с шаг 3.81 мм регулировка для входов, выходов и питания
Выдерживаемая импульсная помеха	1 кВ блок питания общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ блок питания дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ Вх/Вых дифференциальн. режим в соответствии с EN/IEC 61000-4-5
Входной импеданс	<= 50 Ohm ток >= 1 МОм напряжение
Пределы напряжения питания	20.4-28.8 В
Разрешение аналогового входа	12 бит 11 бит + знак
Значение младшего значащего бита	2.44 мВ 0...10 Vнапряжение 4.88 мВ - 10...10 Внапряжение 4.88 мкА 0...20 mAток 3.91 мкА 4...20 mAток
Время преобразования	1 мс + 1 мс через канал + 1 время цикла
Абсолютная погрешность измерения	+/- 1 % полной шкалы pitch 5.08 mm в 25 °C
Изоляция	между входом и питанием в 1500 В переменный ток между входом и внутренней логикой в 500 В переменный ток между выходом и питанием в 1500 В переменный ток между выходом и внутренней логикой в 500 В переменный ток
Допустимая длительная перегрузка	13 V, тип аналогового входа: напряжение 40 mA, тип аналогового входа: ток
Длительность выборки	1 мс 10 мс
Отклонение ном. характеристик в зависимости от температуры	+/- 0.01 %FS/°C
Повторяемость позиционирования	+/-0,5 % полной шкалы для вход +/-0,5 % полной шкалы для выход
Нелинейность	+/- 0,2 % полной шкалы
Перекрестный	<= 1 LSB
Тип кабеля	кабель со скрученными экранированными парами <30 м для вход/выход цепь
Разрешение аналогового выхода	12 бит 11 бит + знак
Тип нагрузки	резистивные
Активное сопротивление нагрузки	1 kOhm напряжение 300 Ohm ток
Время стабилизации	1 мс
Пульсации на выходе	20 мВ
Локальная индикация	PWR: 1 светодиод (зеленый)
Маркировка	CE

Условия эксплуатации

Стандарты	EN/IEC 61131-2 EN/МЭК 61010-2-201
Степень загрязнения	2
Относительная влажность	10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
Виброустойчивость	3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка
Ударопрочность	15 gn для 11 мс
Стойкость к электростатическому разряду	8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам	1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)
Стойкость к кратковременным исчезновениям напряжения питания	10 мс
Высота хранения	0-3000 м
Стойкость к электромагнитным полям	10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям	30 A/м в соответствии с EN/IEC 61000-4-8
Электромагнитное излучение	излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Степень защиты ip	IP20
Высота над уровнем моря	0...2000 м
Температура окружающей среды при хранении	-25-70 °C
Температура окружающей среды	-10-55 °C горизонтальная утановка -10-35 °C вертикальная установка
Стойкость к наведенным помехам	10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
