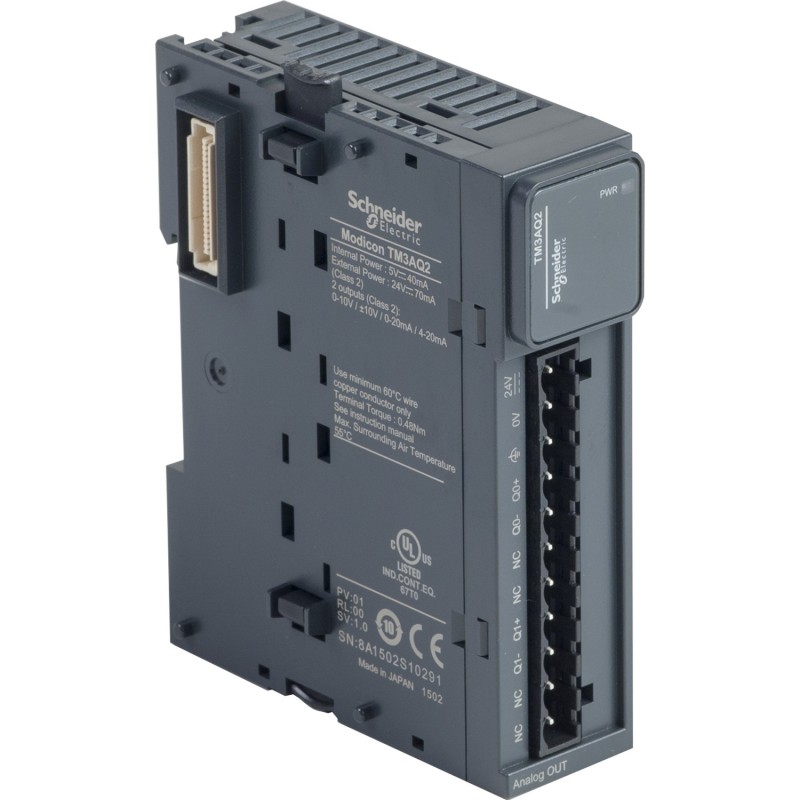

Краткое описание: АНАЛОГ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 2 АНАЛОГОВЫХ ВЫХОДА Дополнительное описание: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.

Основные характеристики

Перекрестный	<= 1 LSB
Серия продукта	Modicon TM3
Тип продукта	модуль аналогового вывода
Совместимость серий продукта	Modicon M241 Modicon M221 Modicon M251
Степень защиты ip	IP20

Дополнительные характеристики

Монтажная опора	top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Напряжение питания, В [us]	24 В пост. ток
Потребляемый ток	40 мА в 5 V пост. ток через разъем шины полная нагрузка 35 мА в 5 V пост. ток через разъем шины режим холостого хода 30 мА в 24 В пост. ток через внешнее питание режим холостого хода 70 мА в 24 В пост. ток через внешнее питание полная нагрузка
Электрическое соединение	11 2,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 5.08 мм регулировка для выходов и питания
Выдерживаемая импульсная помеха	1 кВ блок питания общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ блок питания дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ выход общий режим в соответствии с EN/IEC 61000-4-5
Пределы напряжения питания	20.4-28.8 В
Значение младшего значащего бита	2.44 мВ 0...10 Vнапряжение 4.88 мВ - 10...10 Внапряжение 4.88 мкА 0...20 mAток 3.91 мкА 4...20 mAток
Время преобразования	1 мс + 1 мс через канал + 1 время цикла
Абсолютная погрешность измерения	+/- 0,1 % полной шкалы в 25 °C +/- 1 % полной шкалы
Изоляция	между выходом и питанием в 1500 В переменный ток между выходом и внутренней логикой в 500 В переменный ток
Отклонение ном. характеристик в зависимости от температуры	+/- 0.006 %FS/°C
Повторяемость позиционирования	+/- 0,4 % полной шкалы
Нелинейность	+/- 0.01 %FS
Тип кабеля	кабель со скрученными экранированными парами <30 м для выход цепь
Разрешение аналогового выхода	11 бит + знак 12 бит
Тип нагрузки	резистивные
Активное сопротивление нагрузки	1 kOhm напряжение 300 Ohm ток
Время стабилизации	1 мс
Пульсации на выходе	20 мВ
Номер аналогового выхода	2
Тип аналогового выхода	ток: 4...20 mA ток: 0...20 mA напряжение: 0...10 V напряжение: - 10...10 В
Локальная индикация	PWR: 1 светодиод (зеленый)
Маркировка	CE

Условия эксплуатации

Стандарты	EN/МЭК 61010-2-201 EN/IEC 61131-2
Степень загрязнения	2
Относительная влажность	10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
Виброустойчивость	3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка
Ударопрочность	15 gn для 11 мс
Стойкость к электростатическому разряду	8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам	1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)
Стойкость к кратковременным исчезновениям напряжения питания	10 мс
Высота хранения	0-3000 м
Стойкость к электромагнитным полям	10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям	30 A/м в соответствии с EN/IEC 61000-4-8
Электромагнитное излучение	излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Высота над уровнем моря	0...2000 м
Температура окружающей среды при хранении	-25-70 °C
Температура окружающей среды	-10-55 °C горизонтальная утановка -10-35 °C вертикальная установка
Стойкость к наведенным помехам	10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)

Экологичность предложения

Регламент reach	Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs	да
Не содержит ртути	да
Экологическая отчетнсть	ENVPEP1402009EN
Статус устойчивого продукта	Грин Премиум продукция
Weee	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая	X
Профиль кругооборота	ENVEOLI1402009EN
Директива ec rohs	Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Не содержит токсичных тяжелых металлов	да
Не содержит особо опасных веществ согласно декларации reach	да
