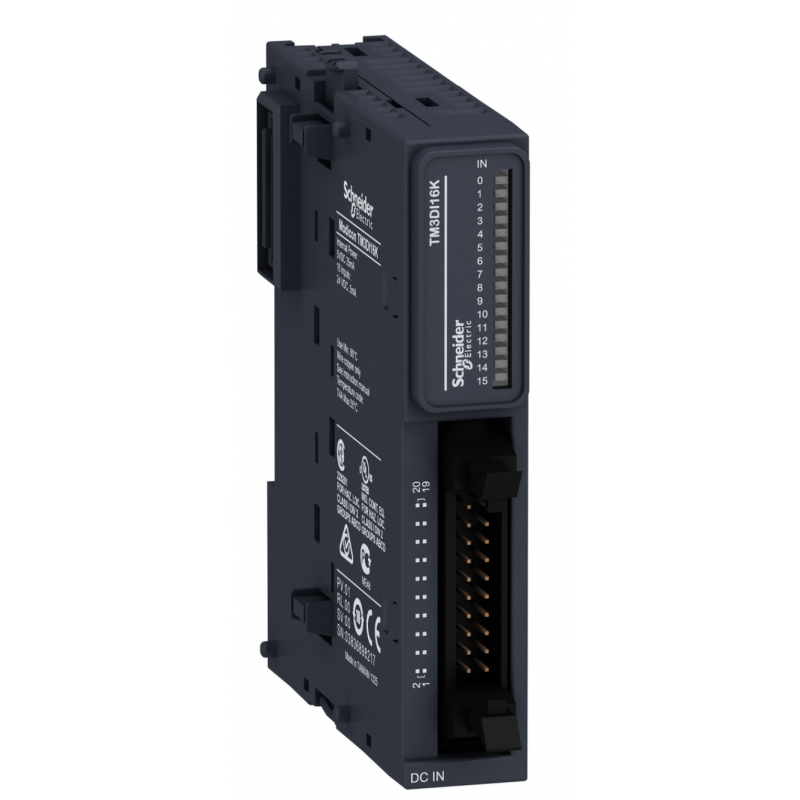

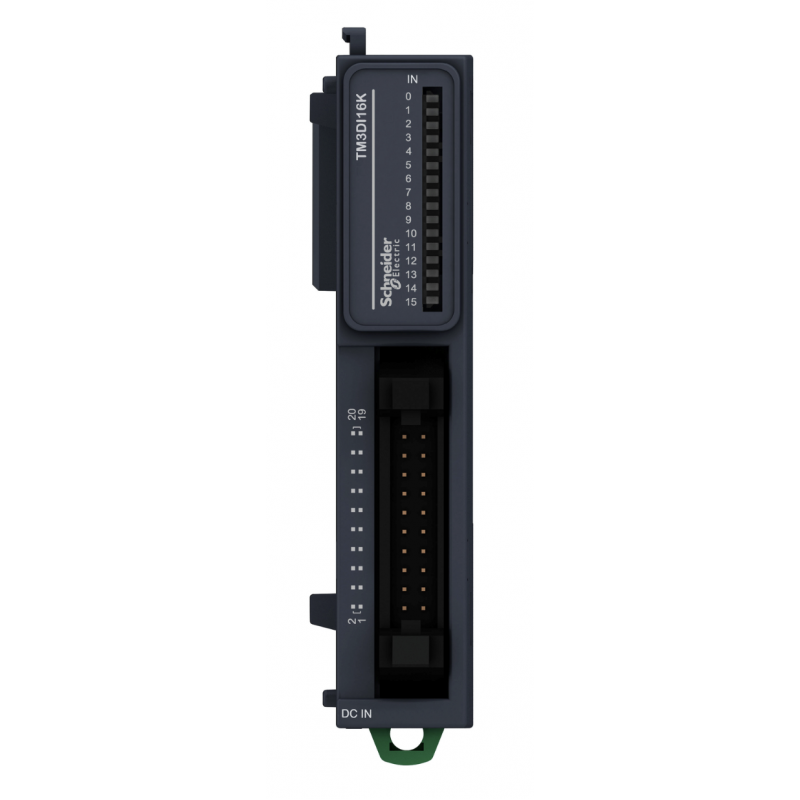

(TM3DI16K) Модуль расширения дискретного ввода для контроллеров серии Modicon M2Х1: 16DI (=24В), Schneider Electric

Описание картинки
  • Производитель: Schneider Electric
  • Модель: TM3DI16K
  • Наличие: Предзаказ


Задать вопрос об этом товаре

Я хотел бы не публиковать вопрос

(TM3DI16K) Модуль расширения дискретного ввода для контроллеров серии Modicon M2Х1: 16DI (=24В), Schneider Electric

Описание: ДИСКРЕТНЫЙ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 16 ВХОДОВ НЕ 10 Дополнительное описание: Дискретный модуль расширения ТМ3- 16 входов НЕ 10. серия продукта:Modicon TM3 - тип устройства или его аксессуаров: модуль дискретного ввода -совместимость серий продукта: Modicon M221, Modicon M251, Modicon M241 -напряжение дискретного входа: 24 V. Преимущества: .. применения: ..Преимущества: Специальная функция: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.... применения: ..

Основные характеристики

Количество дискретных входов16 для вход в соответствии с МЭК 61131-2 тип 3
Ток дискретного входа5 мА для вход
Серия продуктаModicon TM3
Тип продуктамодуль дискретного ввода

Дополнительные характеристики

Монтажная опораtop hat type TH35-15 рейка в соответствии с IEC 60715
top hat type TH35-7.5 рейка в соответствии с IEC 60715
на плате или на панели с помощью монтажного комплекта
Потребляемый ток5 мА в 5 В пост. ток через разъем шины (в состоянии откл.)
0 мА в 24 В пост. ток через разъем шины (в состоянии вкл.)
0 мА в 24 В пост. ток через разъем шины (в состоянии откл.)
35 мА в 5 В пост. ток через разъем шины (в состоянии вкл.)
Предельный уровень коммутации напряжения в состоянии 115...28.8 В для вход
Предельный уровень коммутации напряжения в состоянии 00...5 В для вход
Электрическое соединениеразъем HE -10для входов
Выдерживаемая импульсная помеха1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока
Напряжение дискретного входа24 V
Тип напряжения дискретного входапост. Тока
Входной импеданс4.4 кОм
Кол-во дискретных входов/выходов16
Тип дискретных входов"приемник" или "источник" (положительн./отрицательн.)
Изоляциямежду входом и внутренней логикой в 500 В переменный ток
неизолиров.между входами
Время срабатывания4 ms (включение)
4 ms (выключение)
Локальная индикациясостояние входа: 1 светодиод на каждый канал (зеленый)
МаркировкаCE
Совместимость серий продуктаModicon M221
Modicon M241
Modicon M251
Current state 1 guaranteed>= 2.5 mA (вход)
Current state 0 guaranteed<= 1 mA (вход)
Maximum cable distance between devicesнеэкранированный кабель: <50 м для обычный вход

Условия эксплуатации

СтандартыEN/МЭК 61010-2-201
EN/IEC 61131-2
Степень загрязнения2
Относительная влажность10-95 %, без образования конденсата (в действии)
10-95 %, без образования конденсата (при хранении)
Виброустойчивость3,5 мм в 5-8.4 Гц в DIN-рейка
3 gn в 8.4-150 Гц в DIN-рейка
3,5 мм в 5-8.4 Гц в панель
3 gn в 8.4-150 Гц в панель
Ударопрочность15 gn для 11 мс
Стойкость к электростатическому разряду8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4
Высота хранения0-3000 м
Стойкость к электромагнитным полям10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3
3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3
1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
Электромагнитное излучениеизлучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011
излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Степень защиты ipIP20 с защитной крышкой на месте
СертификатыcULus
C-Tick
Высота над уровнем моря0...2000 м
Температура окружающей среды при хранении-25-70 °C
Температура окружающей среды-10-35 °C вертикальная установка
-10-55 °C горизонтальная утановка
Стойкость к наведенным помехам10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6
3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)

Экологичность предложения

Регламент reachСодержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohsда
Не содержит ртутида
Экологическая отчетнстьENVPEP1402009EN
Статус устойчивого продуктаГрин Премиум продукция
WeeeНа территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китаяX
Профиль кругооборотаENVEOLI1402009EN
Директива ec rohsСоответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Не содержит токсичных тяжелых металловда
Не содержит особо опасных веществ согласно декларации reachда

Основные характеристики
Серия Modicon TM3
Тип .
Максимальная мощность рассеивания, кВт .
Мощность двигателя, кВт .
Напряжение питания, В 24 В DC
Размер дисплея, дюйма .
Тип модуля Дискретных входов
Температура окружающего воздуха для работы 10…55 °C горизонтальная установка
Степень защиты IP IP20 с защитной крышкой на месте
Вес, кг 0,065
Габаритные размеры. (ВхШхГ), мм 90х21,4х81,3 мм
Страна (Бренд/Производство) Франция/Тайвань
Число и тип входов/выходов
Общее количество входов/выходов 16
Число дискретных входов 16
