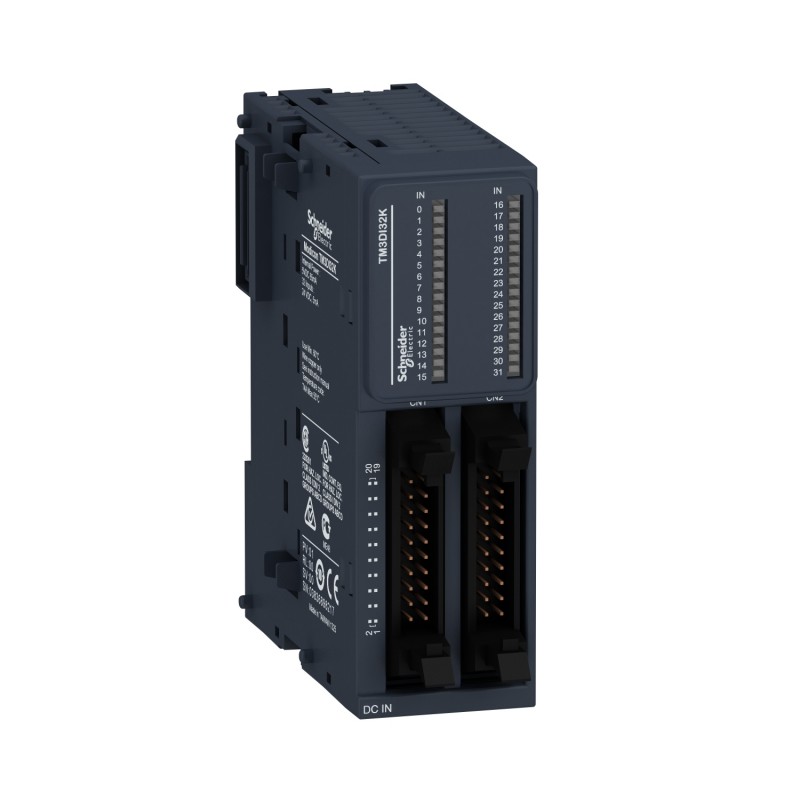

(TM3DI32K) Модуль расширения дискретного ввода для контроллеров серии Modicon M2Х1: 32DI (=24В), Schneider Electric

(TM3DI32K) Модуль расширения дискретного ввода для контроллеров серии Modicon M2Х1: 32DI (=24В), Schneider Electric

Краткое описание: ДИСКРЕТНЫЙ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 32 ВХОДА НЕ 10 Дополнительное описание: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.

Основные характеристики

Количество дискретных входов	32 для вход в соответствии с МЭК 61131-2 тип 1
Ток дискретного входа	5 мА для вход
Серия продукта	Modicon TM3
Тип продукта	модуль дискретного ввода

Дополнительные характеристики

Монтажная опора	top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Потребляемый ток	5 мА в 5 В пост. ток через разъем шины (в состоянии откл.) 0 мА в 24 В пост. ток через разъем шины (в состоянии вкл.) 0 мА в 24 В пост. ток через разъем шины (в состоянии откл.) 65 мА в 5 В пост. ток через разъем шины (в состоянии вкл.)
Предельный уровень коммутации напряжения в состоянии 1	15...28.8 В для вход
Предельный уровень коммутации напряжения в состоянии 0	0...5 В для вход
Электрическое соединение	разъем HE -10для входов
Выдерживаемая импульсная помеха	1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока
Напряжение дискретного входа	24 V
Тип напряжения дискретного входа	пост. Тока
Входной импеданс	4.4 кОм
Кол-во дискретных входов/выходов	32
Тип дискретных входов	"приемник" или "источник" (положительн./отрицательн.)
Изоляция	между входом и внутренней логикой в 500 В переменный ток неизолиров.между входами
Время срабатывания	4 ms (включение) 4 ms (выключение)
Локальная индикация	состояние входа: 1 светодиод на каждый канал (зеленый)
Маркировка	CE
Совместимость серий продукта	Modicon M221 Modicon M241 Modicon M251
Current state 1 guaranteed	>= 2.5 mA (вход)
Current state 0 guaranteed	<= 1 mA (вход)
Maximum cable distance between devices	неэкранированный кабель: <30 м для обычный вход

Условия эксплуатации

Стандарты	EN/МЭК 61010-2-201 EN/IEC 61131-2
Степень загрязнения	2
Относительная влажность	10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
Виброустойчивость	3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в панель 3 gn в 8.4-150 Гц в панель
Ударопрочность	15 gn для 11 мс
Стойкость к электростатическому разряду	8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам	1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4
Высота хранения	0-3000 м
Стойкость к электромагнитным полям	10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям	30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
Электромагнитное излучение	излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Степень защиты ip	IP20 с защитной крышкой на месте
Сертификаты	cULus C-Tick
Высота над уровнем моря	0...2000 м
Температура окружающей среды при хранении	-25-70 °C
Температура окружающей среды	-10-35 °C вертикальная установка -10-55 °C горизонтальная утановка
Стойкость к наведенным помехам	10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)

Экологичность предложения

Регламент reach	Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs	да
Не содержит ртути	да
Экологическая отчетнсть	ENVPEP1402009EN
Статус устойчивого продукта	Грин Премиум продукция
Weee	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая	X
Профиль кругооборота	ENVEOLI1402009EN
Директива ec rohs	Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Не содержит токсичных тяжелых металлов	да
Не содержит особо опасных веществ согласно декларации reach	да
