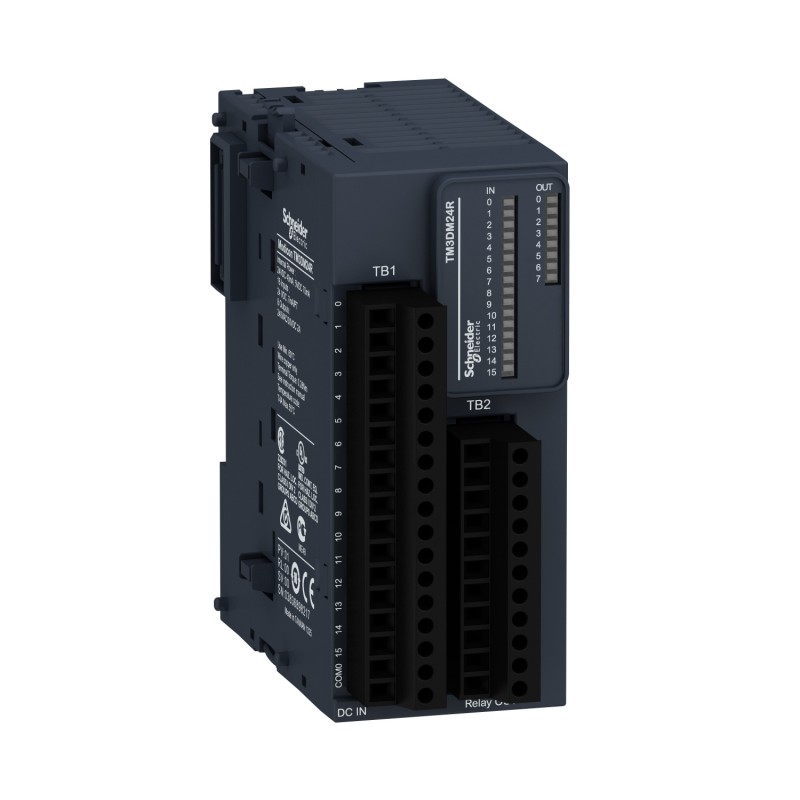

(TM3DM24R) Модуль расширения дискретных вводов/выводов для контроллеров серии Modicon M2Х1: 16DI/8DO (РЕЛЕ), Schneider Electric

(TM3DM24R) Модуль расширения дискретных вводов/выводов для контроллеров серии Modicon M2Х1: 16DI/8DO (РЕЛЕ), Schneider Electric

Краткое описание: ДИСКРЕТНЫЙ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 24 ВХ/ВЫХ РЕЛЕ Дополнительное описание: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.

Основные характеристики

Количество дискретных входов	16 для вход в соответствии с МЭК 61131-2 тип 1
Количество дискретных выходов	8
Тип дискретных входов	"приемник" или "источник" (положительн./отрицательн.)
Ток дискретного входа	7 мА для вход
Ток дискретного выхода	2000 мА для релейный выход
Тип дискретного выхода	замыкающее реле
Напряжение дискретного выхода	24 В пост. ток для релейный выход 240 В пер. ток для релейный выход
Напряжение дискретного входа	24 V
Логика дискретного выхода	положительная или отрицательная
Серия продукта	Modicon TM3
Тип продукта	модуль дискретного вв/выв.
Совместимость серий продукта	Modicon M251 Modicon M241 Modicon M221

Дополнительные характеристики

Монтажная опора	top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Механическая износостойкость	20000000 циклы
Потребляемый ток	5 мА в 5 В пост. ток через разъем шины (в состоянии откл.) 0 мА в 24 В пост. ток через разъем шины (в состоянии вкл.) 0 мА в 24 В пост. ток через разъем шины (в состоянии откл.) 65 мА в 5 В пост. ток через разъем шины (в состоянии вкл.)
Предельный уровень коммутации напряжения в состоянии 1	15...28.8 В для вход
Предельный уровень коммутации напряжения в состоянии 0	0...5 В для вход
Электрическое соединение	17 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входов 11 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для выводов
Тип напряжения дискретного входа	пост. Тока
Входной импеданс	3.4 кОм
Кол-во дискретных входов/выходов	24
Мин. нагрузка	10 мА в 5 V пост. ток для релейный выход
Изоляция	между входом и внутренней логикой в 500 В переменный ток неизолиров.между входами между группами входов и группами выходов в 1500 В переменный ток между открытым контактом в 750 В переменный ток между выходом и внутренней логикой в 500 В переменный ток неизолиров.между выходами
Время срабатывания	4 ms (включение) 4 ms (выключение)
Локальная индикация	состояние вх/вых.: 1 светодиод на каждый канал (зеленый)
Маркировка	CE
Current state 1 guaranteed	>= 2.5 mA (вход)
Current state 0 guaranteed	<= 1 mA (вход)
Maximum cable distance between devices	неэкранированный кабель: <30 м для обычный вход
Maximum current per output common	7 А

Условия эксплуатации

Стандарты	EN/IEC 61131-2 EN/МЭК 61010-2-201
Степень загрязнения	2
Относительная влажность	10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
Виброустойчивость	3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в панель 3 gn в 8.4-150 Гц в панель
Ударопрочность	15 gn для 11 мс
Стойкость к электростатическому разряду	8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам	1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4 2 кВ для выход реле в соответствии с EN/IEC 61000-4-4
Высота хранения	0-3000 м
Стойкость к электромагнитным полям	10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям	30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
Выдерживаемая импульсная помеха	2 кВ выход общий режим в соответствии с EN/IEC 61000-4-5 1 кВ вход общий режим в соответствии с EN/IEC 61000-4-5
Электромагнитное излучение	излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Степень защиты ip	IP20 с защитной крышкой на месте
Сертификаты	cULus C-Tick
Высота над уровнем моря	0...2000 м
Температура окружающей среды при хранении	-25-70 °C
Температура окружающей среды	-10-35 °C вертикальная установка -10-55 °C горизонтальная утановка
Стойкость к наведенным помехам	10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)

Экологичность предложения

Регламент reach	Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs	да
Не содержит ртути	да
Экологическая отчетнсть	ENVPEP1402009EN
Статус устойчивого продукта	Грин Премиум продукция
Weee	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая	X
Профиль кругооборота	ENVEOLI1402009EN
Директива ec rohs	Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Не содержит токсичных тяжелых металлов	да
Не содержит особо опасных веществ согласно декларации reach	да
