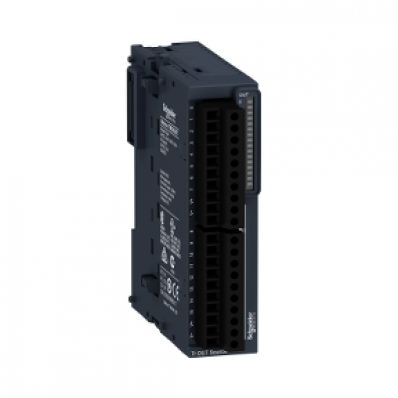

TM3DQ16T - Модуль дискретного вывода 16DO (PNP) для Modicon M2Х1, Schneider Electric

Описание TM3DQ16T - Модуль дискретного вывода 16DO (PNP) для Modicon M2Х1, Schneider Electric

Краткое описание: ДИСКРЕТНЫЙ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 16 ВЫХОДОВ ТРАНЗИСТ ИСТОЧНИК Дополнительное описание: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.

Основные характеристики

Количество дискретных выходов	16
Ток дискретного выхода	500 мА для транзисторный выход
Тип дискретного выхода	транзисторный
Напряжение дискретного выхода	24 В пост. ток для транзисторный выход
Логика дискретного выхода	положительная логика (источник)
Серия продукта	Modicon TM3
Тип продукта	модуль дискретного вывода
Совместимость серий продукта	Modicon M251 Modicon M241 Modicon M221

Дополнительные характеристики

Монтажная опора	top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Потребляемый ток	5 мА в 5 В пост. ток через разъем шины (в состоянии откл.) 0 мА в 24 В пост. ток через разъем шины (в состоянии откл.) 15 мА в 5 В пост. ток через разъем шины (в состоянии вкл.) 20 мА в 24 В пост. ток через разъем шины (в состоянии вкл.)
Электрическое соединение	10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для выводов
Кол-во дискретных входов/выходов	16
Изоляция	неизолиров.между выходами между выходом и внутренней логикой переменный ток
Время срабатывания	450 µs (включение) 450 µs (выключение)
Локальная индикация	состояние выхода: 1 светодиод на каждый канал (зеленый)
Маркировка	CE
Maximum voltage drop	<0.4 В
Maximum leakage current	0.1 мА для транзисторный выход
Maximum tungsten load	<3 Вт для транзисторный выход
Maximum cable distance between devices	неэкранированный кабель: <30 м для транзисторный выход

Условия эксплуатации

Стандарты	EN/МЭК 61010-2-201 EN/IEC 61131-2
Степень загрязнения	2
Относительная влажность	10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
Виброустойчивость	3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в панель 3 gn в 8.4-150 Гц в панель
Ударопрочность	15 gn для 11 мс
Стойкость к электростатическому разряду	8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам	1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4
Высота хранения	0-3000 м
Стойкость к электромагнитным полям	10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям	30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
Выдерживаемая импульсная помеха	1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока
Электромагнитное излучение	излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Степень защиты ip	IP20 с защитной крышкой на месте
Сертификаты	cULus C-Tick
Высота над уровнем моря	0...2000 м
Температура окружающей среды при хранении	-25-70 °C
Температура окружающей среды	-10-35 °C вертикальная установка -10-55 °C горизонтальная утановка
Стойкость к наведенным помехам	10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)

Экологичность предложения

Регламент reach	Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs	да
Не содержит ртути	да
Экологическая отчетнсть	ENVPEP1402009EN
Статус устойчивого продукта	Грин Премиум продукция
Weee	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая	X
Профиль кругооборота	ENVEOLI1402009EN
Директива ec rohs	Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Не содержит токсичных тяжелых металлов	да
Не содержит особо опасных веществ согласно декларации reach	да
