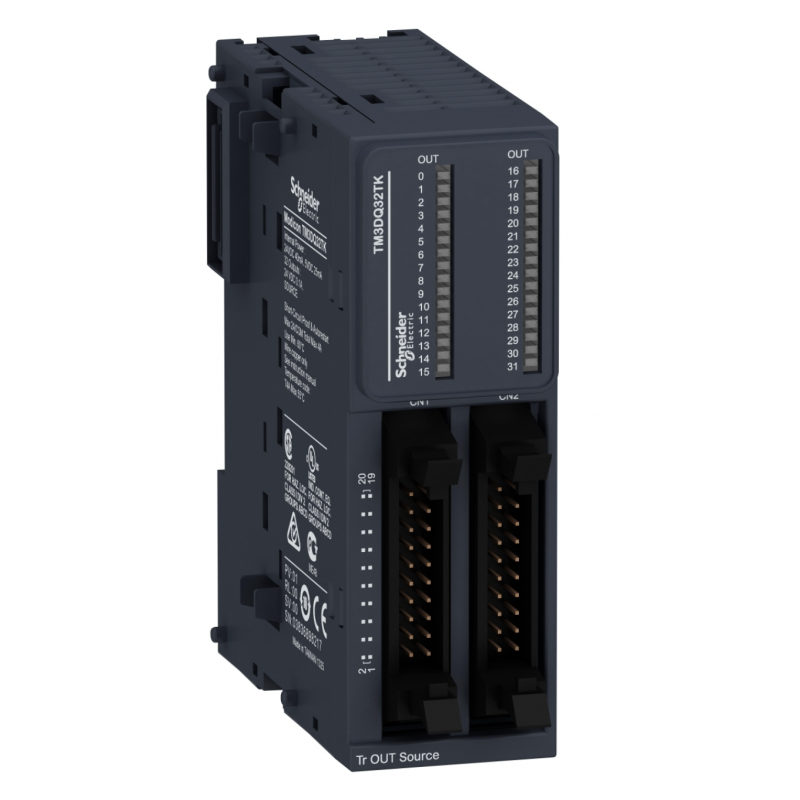

(TM3DQ32TK) Модуль расширения дискретного вывода для контроллеров серии Modicon M2Х1: 32DO ТРАНЗ (PNP), Schneider Electric
Краткое описание: ДИСКРЕТНЫЙ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 32 ВЫХОДА ТРАНЗИСТ ИСТОЧНИК НЕ10 Дополнительное описание: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.
Основные характеристики
Количество дискретных выходов | 32 |
Ток дискретного выхода | 100 мА для транзисторный выход |
Тип дискретного выхода | транзисторный |
Напряжение дискретного выхода | 24 В пост. ток для транзисторный выход |
Логика дискретного выхода | положительная логика (источник) |
Серия продукта | Modicon TM3 |
Тип продукта | модуль дискретного вывода |
Совместимость серий продукта | Modicon M241 Modicon M251 Modicon M221 |
Дополнительные характеристики
Монтажная опора | top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта |
Потребляемый ток | 5 мА в 5 В пост. ток через разъем шины (в состоянии откл.) 0 мА в 24 В пост. ток через разъем шины (в состоянии откл.) 25 мА в 5 В пост. ток через разъем шины (в состоянии вкл.) 40 мА в 24 В пост. ток через разъем шины (в состоянии вкл.) |
Электрическое соединение | разъем HE -10для выводов |
Кол-во дискретных входов/выходов | 32 |
Изоляция | между выходом и внутренней логикой в 500 В переменный ток неизолиров.между выходами |
Время срабатывания | 450 µs (включение) 450 µs (выключение) |
Локальная индикация | состояние выхода: 1 светодиод на каждый канал (зеленый) |
Маркировка | CE |
Maximum voltage drop | <0.4 В |
Maximum leakage current | 0.1 мА для транзисторный выход |
Maximum tungsten load | <1.2 Вт для транзисторный выход |
Maximum cable distance between devices | неэкранированный кабель: <5 м для транзисторный выход |
Условия эксплуатации
Стандарты | EN/IEC 61131-2 EN/МЭК 61010-2-201 |
Степень загрязнения | 2 |
Относительная влажность | 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении) |
Виброустойчивость | 3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в панель 3 gn в 8.4-150 Гц в панель |
Ударопрочность | 15 gn для 11 мс |
Стойкость к электростатическому разряду | 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 |
Стойкость к коммутационным помехам | 1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4 |
Высота хранения | 0-3000 м |
Стойкость к электромагнитным полям | 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3 |
Стойкость к магнитным полям | 30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8 |
Выдерживаемая импульсная помеха | 1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока |
Электромагнитное излучение | излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011 |
Степень защиты ip | IP20 с защитной крышкой на месте |
Сертификаты | C-Tick cULus |
Высота над уровнем моря | 0...2000 м |
Температура окружающей среды при хранении | -25-70 °C |
Температура окружающей среды | -10-35 °C вертикальная установка -10-55 °C горизонтальная утановка |
Стойкость к наведенным помехам | 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL) |
Экологичность предложения
Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
Информация об исключениях по регламенту rohs | да |
Не содержит ртути | да |
Экологическая отчетнсть | ENVPEP1402009EN |
Статус устойчивого продукта | Грин Премиум продукция |
Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
Регламент rohs китая | X |
Профиль кругооборота | ENVEOLI1402009EN |
Директива ec rohs | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
Не содержит токсичных тяжелых металлов | да |
Не содержит особо опасных веществ согласно декларации reach | да |
Основные характеристики | |
Серия | Modicon TM3 |
Тип | . |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | . |
Напряжение питания, В | 24 В DC |
Размер дисплея, дюйма | . |
Тип модуля | Дискретных выходов |
Температура окружающего воздуха для работы | 10…55 °C горизонтальная установка |
Степень защиты IP | IP20 с защитной крышкой на месте |
Вес, кг | 0,112 |
Габаритные размеры. (ВхШхГ), мм | 90х33,5х81,3 мм |
Страна (Бренд/Производство) | Франция/Тайвань |
Число и тип входов/выходов | |
Общее количество входов/выходов | 32 |
Число дискретных (транзисторных) выходов | 32 |
