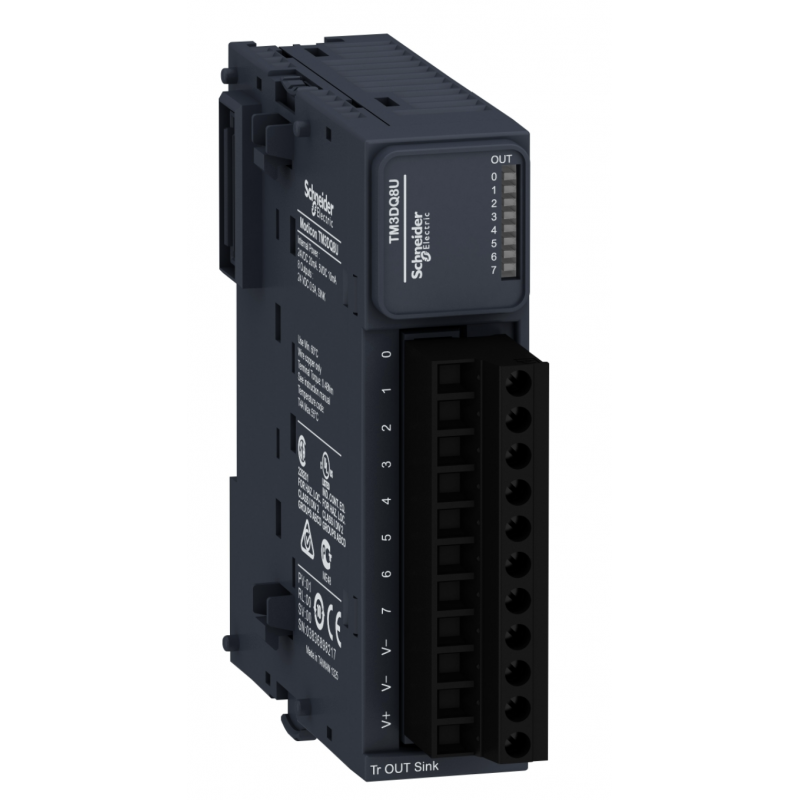

(TM3DQ8U) Модуль расширения дискретного вывода для контроллеров серии Modicon M2Х1: 8DO ТРАНЗ (NPN), Schneider Electric

Описание картинки
  • Производитель: Schneider Electric
  • Модель: TM3DQ8U
  • Наличие: Предзаказ

104.29€

Нашли дешевле?


Цена в бонусных баллах: 80

Задать вопрос об этом товаре

Я хотел бы не публиковать вопрос

(TM3DQ8U) Модуль расширения дискретного вывода для контроллеров серии Modicon M2Х1: 8DO ТРАНЗ (NPN), Schneider Electric

Описание: ДИСКРЕТНЫЙ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 8 ВЫХОДОВ ТРАНЗИСТ ПРИЕМНИК Дополнительное описание: Дискретный модуль расширения ТМ3- 8 выходов транзист приемник. серия продукта: Modicon TM3 - тип устройства или его аксессуаров:модуль дискретного вывода - совместимость серий продукта: Modicon M221, ModiconM251, Modicon M241 - тип дискретного выхода: транзисторный - логика дискретного выхода: отрицательная логика («приемник»). Преимущества: .. применения: ..Преимущества: Специальная функция: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.... применения: ..

Основные характеристики

Количество дискретных выходов8
Тип дискретного выходатранзисторный
Серия продуктаModicon TM3
Тип продуктамодуль дискретного вывода

Дополнительные характеристики

Монтажная опораtop hat type TH35-15 рейка в соответствии с IEC 60715
top hat type TH35-7.5 рейка в соответствии с IEC 60715
на плате или на панели с помощью монтажного комплекта
Потребляемый ток5 мА в 5 В пост. ток через разъем шины (в состоянии откл.)
0 мА в 24 В пост. ток через разъем шины (в состоянии откл.)
20 мА в 24 В пост. ток через разъем шины (в состоянии вкл.)
10 мА в 5 В пост. ток через разъем шины (в состоянии вкл.)
Напряжение дискретного выхода24 В пост. ток для транзисторный выход
Электрическое соединение11 2,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 5.08 мм регулировка для выводов
Выдерживаемая импульсная помеха1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока
Кол-во дискретных входов/выходов8
Изоляциямежду выходом и внутренней логикой в 500 В переменный ток
неизолиров.между выходами
Логика дискретного выходаотрицательная логика («приемник»)
Ток дискретного выхода50 мА для транзисторный выход
Время срабатывания450 µs (включение)
450 µs (выключение)
Локальная индикациясостояние выхода: 1 светодиод на каждый канал (зеленый)
МаркировкаCE
Совместимость серий продуктаModicon M221
Modicon M241
Modicon M251
Maximum voltage drop<0.4 В
Maximum leakage current0.1 мА для транзисторный выход
Maximum cable distance between devicesнеэкранированный кабель: <30 м для транзисторный выход

Условия эксплуатации

СтандартыEN/IEC 61131-2
EN/МЭК 61010-2-201
Степень загрязнения2
Относительная влажность10-95 %, без образования конденсата (в действии)
10-95 %, без образования конденсата (при хранении)
Виброустойчивость3,5 мм в 5-8.4 Гц в DIN-рейка
3 gn в 8.4-150 Гц в DIN-рейка
3,5 мм в 5-8.4 Гц в панель
3 gn в 8.4-150 Гц в панель
Ударопрочность15 gn для 11 мс
Стойкость к электростатическому разряду8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам1 кВ для Вх/Вых в соответствии с EN/IEC 61000-4-4
Высота хранения0-3000 м
Стойкость к электромагнитным полям10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3
3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3
1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
Электромагнитное излучениеизлучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011
излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Степень защиты ipIP20 с защитной крышкой на месте
СертификатыcULus
C-Tick
Высота над уровнем моря0...2000 м
Температура окружающей среды при хранении-25-70 °C
Температура окружающей среды-10-35 °C вертикальная установка
-10-55 °C горизонтальная утановка
Стойкость к наведенным помехам10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6
3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)

Экологичность предложения

Регламент reachСодержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohsда
Не содержит ртутида
Экологическая отчетнстьENVPEP1402009EN
Статус устойчивого продуктаГрин Премиум продукция
WeeeНа территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китаяX
Профиль кругооборотаENVEOLI1402009EN
Директива ec rohsСоответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Не содержит токсичных тяжелых металловда
Не содержит особо опасных веществ согласно декларации reachда

Основные характеристики
Серия Modicon TM3
Тип .
Максимальная мощность рассеивания, кВт .
Мощность двигателя, кВт .
Напряжение питания, В 24 В DC
Размер дисплея, дюйма .
Тип модуля Дискретных выходов
Температура окружающего воздуха для работы 10…55 °C горизонтальная установка
Степень защиты IP IP20 с защитной крышкой на месте
Вес, кг 0,76
Габаритные размеры. (ВхШхГ), мм 90х27,4х84,6 мм
Страна (Бренд/Производство) Франция/Тайвань
Число и тип входов/выходов
Общее количество входов/выходов 8
Число дискретных (транзисторных) выходов 8
