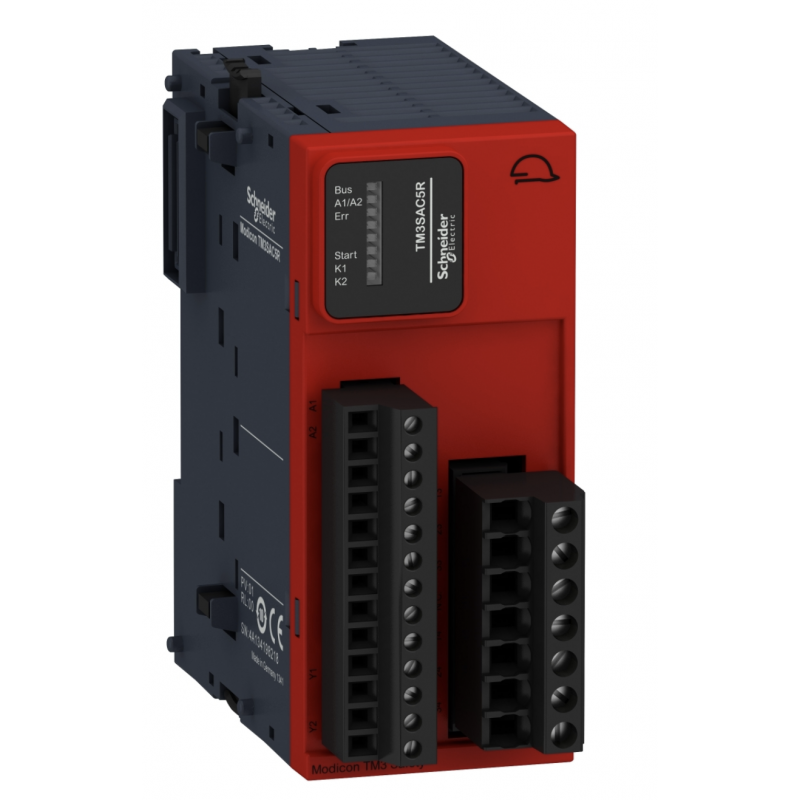

(TM3SAC5R) Модуль расширения безопасности для контроллеров серии Modicon M2Х1, Schneider Electric

(TM3SAC5R) Модуль расширения безопасности для контроллеров серии Modicon M2Х1, Schneider Electric

Описание: МОДУЛЬ БЕЗОПАСНОСТИ ТМ3- КАТЕГОРИЯ 3 Дополнительное описание:Модуль безопасности ТМ3- категория 3, винтовой клеммы. серия продукта: ModiconTM3 Safety - тип устройства или его аксессуаров: защитный модуль - краткое название устройства: TM3SAC - применение модуля защиты: для контроля аварийного останова и выключателя - функция модуля: 2-канальная схема контроля авар. останова, мониторинг подвижного кожуха с 2 переключателями и автоматическим стартом, 1-канальная схема контроля авар. останова - уровень безопасности: canreach PL d/category 3 EN/ISO 13849-1:2008, может достигать SIL 2 EN/IEC61508:2010, can reach PL d/category 3 EN/ISO 13849-2:2012, может достигатьSILCL 2 EN/IEC 62061:2005. Преимущества: .. применения: .. Преимущества:Специальная функция: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.... применения: ..

Основные характеристики

Напряжение цепи управления	24 V пост. ток
Отключающая способность	360 В·А удержание AC-15 B300 релейный выход 3600 В·А бросок AC-15 B300 релейный выход 4 А 24 В 50 мс DC-13 релейный выход
Применение модуля защиты	для контроля аварийного останова и выключателя
Функция модуля	1-канальная схема контроля авар. останова 2-канальная схема контроля авар. останова мониторинг подвижного кожуха с 2 переключателями и автоматическим стартом
Данные о безопасности и надежности	DC = 95 % в соответствии с EN/ISO 13849-1 PFHd = 5E-9 1/ч в соответствии с МЭК 61508-1 1 операция/час DC-13 24 В постоянный ток, <4 А PFHd = 30E-9 1/ч в соответствии с МЭК 61508-1 60 операций/час DC-13 24 В постоянный ток, <1 А MTTFd = 500 лет в соответствии с EN/ISO 13849-1 1 операция/час DC-13 24 В постоянный ток, <4 А MTTFd = 85 лет в соответствии с EN/ISO 13849-1 60 операций/час DC-13 24 В постоянный ток, <1 А SFF = 95 % в соответствии с МЭК 61508-1 HFT = 1 в соответствии с МЭК 61508-1 тип А в соответствии с МЭК 61508-1
Серия продукта	Modicon TM3 Safety
Краткое название устройства	TM3SAC
Тип продукта	защитный модуль

Дополнительные характеристики

Монтажная опора	top hat type TH35-7.5 рейка в соответствии с IEC 60715 top hat type TH35-15 рейка в соответствии с IEC 60715 настенный монтаж с использованием зажимов
[ui] номинальное напряжение изоляции	300 В (степень загрязнения 2) в соответствии с МЭК 60647-5-1
Выходное напряжение	10 V релейный выход
Тип выхода	мгновенное размыкание реле, 3 Н.О. цепь(и), беспотенциальное
Потребляемый ток	100 мА в 24 В пост. ток внешнее питание (в состоянии вкл.)
Минимальный выходной ток	10 мА для релейный выход
Электрическое соединение	винтовой зажим
Выдерживаемая импульсная помеха	1 кВ линии питания (пост) дифференциальн. режим в соответствии с EN/IEC 61000-4-5 Постоянного тока 1 кВ линии питания (пост) общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока
Потребляемая мощность, вт	0.2 Вт в 5 В постоянный ток 3.6 Вт в 24 В постоянный ток
Время синхронизации между входами	не ограничено
Кол-во защитных цепей	3 Н.О. для мгновенное размыкание реле
Макс. коммутируемое напряжение	230 В категория использования AC-15 в 50 Гц (мгновенное размыкание реле) 24 В категория использования DC-13 (мгновенное размыкание реле)
Тип защиты входа	внутренн., электрон.
Выходной тепловой ток	6 A на реле для релейный выход
[ith] условный тепловой ток на открытом воздухе	18 А
Соответствующий номинал предохранителя	4 А gG или gL для релейный выход в соответствии с EN/IEC 60947-5-1 6 А быстродействующий для релейный выход в соответствии с EN/IEC 60947-5-1
Уровень безопасности	can reach PL d/category 3 в соответствии с EN/ISO 13849-1: 2008 can reach PL d/category 3 в соответствии с EN/ISO 13849-2: 2012 может достигать SILCL 2 в соответствии с EN/IEC 62061: 2005 может достигать SIL 2 в соответствии с EN/IEC 61508: 2010
Соединения – клеммы	зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² гибкий без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² жесткий кабель без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 0,5 мм² гибкий с кабельным наконечником, с окантовкой другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 1,5 мм² гибкий с кабельным наконечником, без окантовки другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,25 мм² гибкий без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,75 мм² жесткий кабель без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 0,34 мм² гибкий с кабельным наконечником, без окантовки другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5 мм² гибкий с кабельным наконечником, с двойной окантовкой другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, с окантовкой 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² гибкий без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 1 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5...2 x 1,5 мм² гибкий с кабельным наконечником, с двойной окантовкой 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² гибкий без наконечника другие клеммы
[up] номинальное импульсное выдерживаемое напряжение	4 кВ категория перенапряжения III в соответствии с МЭК 60647-5-1
Локальная индикация	пользователь: 6 светодиодов (зеленый/красный)
Механическая стойкость	толчки 6 мс 300 ударов (25 gn) в соответствии с IEC 60068-2-27
Маркировка	EFUP 10 RCM CSA UL TÜV CE REACH EAC
[us] номинальное напряжение сети	24 В - 15...20 % постоянный ток
Maximum response time on input open	40 мс
Максимальная длина кабеля между устройствами	30 м
