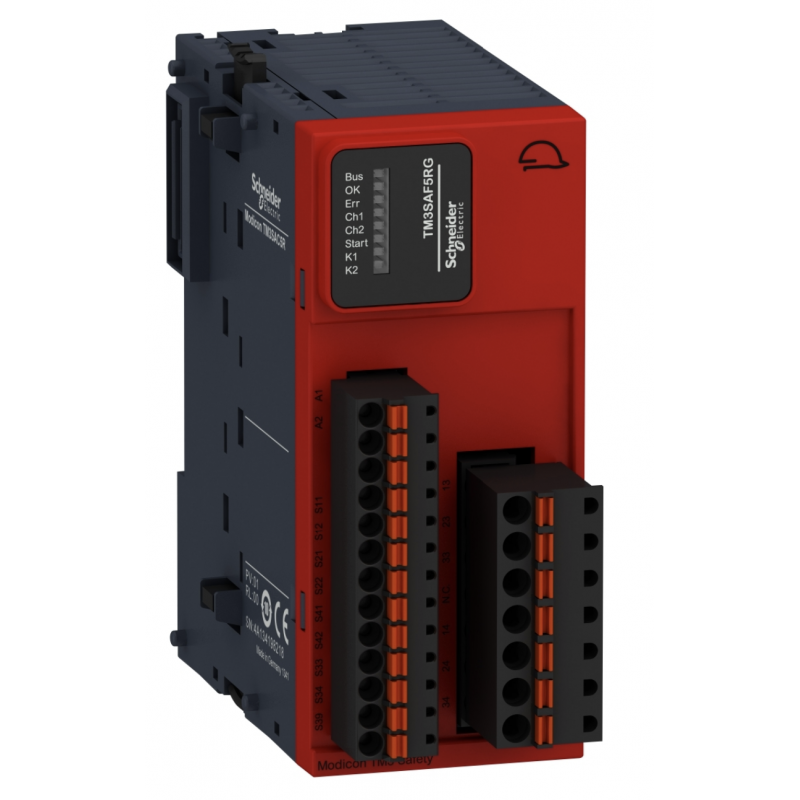

(TM3SAF5RG) Модуль расширения безопасности Safety для контроллеров серии Modicon M2Х1 Пруж, Schneider Electric
Описание: МОДУЛЬ БЕЗОПАСНОСТИ ТМ3- ESTOP КАТЕГОРИЯ 4 ПРУЖ КЛЕММЫ Дополнительное описание: Модуль безопасности ТМ3- ESTOP категория 4, пружинной клеммы. серия продукта: Modicon TM3 Safety - тип устройства или его аксессуаров: защитный модуль - краткое название устройства: TM3SAF - применение модуля защиты: для контроля аварийного останова и выключателя - функция модуля:1-канальная схема контроля авар. останова, 2-канальная схема контроля авар.останова, мониторинг подвижного кожуха с 2 переключателями и автоматическим стартом - уровень безопасности: can reach PL e/category 4 EN/ISO 13849-2:2012,может достигать SIL 3 EN/IEC 61508:2010, can reach PL e/category 4 EN/ISO13849-1:2008, может достигать SILCL 3 EN/IEC 62061:2005. Преимущества: ..применения: .. Преимущества: Специальная функция: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.... применения: ..
Основные характеристики
Напряжение цепи управления | 24 V пост. ток |
Отключающая способность | 360 В·А удержание AC-15 B300 релейный выход 3600 В·А бросок AC-15 B300 релейный выход 4 А 24 В 50 мс DC-13 релейный выход |
Применение модуля защиты | для контроля аварийного останова и выключателя |
Функция модуля | 1-канальная схема контроля авар. останова 2-канальная схема контроля авар. останова мониторинг подвижного кожуха с 2 переключателями и автоматическим стартом |
Данные о безопасности и надежности | DC = 95 % в соответствии с EN/ISO 13849-1 PFHd = 5E-9 1/ч в соответствии с МЭК 61508-1 1 операция/час DC-13 24 В постоянный ток, <4 А PFHd = 30E-9 1/ч в соответствии с МЭК 61508-1 60 операций/час DC-13 24 В постоянный ток, <1 А MTTFd = 500 лет в соответствии с EN/ISO 13849-1 1 операция/час DC-13 24 В постоянный ток, <4 А MTTFd = 85 лет в соответствии с EN/ISO 13849-1 60 операций/час DC-13 24 В постоянный ток, <1 А SFF = 95 % в соответствии с МЭК 61508-1 HFT = 1 в соответствии с МЭК 61508-1 тип А в соответствии с МЭК 61508-1 |
Серия продукта | Modicon TM3 Safety |
Краткое название устройства | TM3SAF |
Тип продукта | защитный модуль |
Дополнительные характеристики
Монтажная опора | top hat type TH35-7.5 рейка в соответствии с IEC 60715 top hat type TH35-15 рейка в соответствии с IEC 60715 настенный монтаж с использованием зажимов |
[ui] номинальное напряжение изоляции | 300 В (степень загрязнения 2) в соответствии с МЭК 60647-5-1 |
Выходное напряжение | 10 V релейный выход |
Тип выхода | мгновенное размыкание реле, 3 Н.О. цепь(и), беспотенциальное |
Потребляемый ток | 100 мА в 24 В пост. ток внешнее питание |
Минимальный выходной ток | 10 мА для релейный выход |
Электрическое соединение | пружинный зажим |
Выдерживаемая импульсная помеха | 1 кВ линии питания (пост) дифференциальн. режим в соответствии с EN/IEC 61000-4-5 Постоянного тока 1 кВ линии питания (пост) общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока |
Потребляемая мощность, вт | 0.2 Вт в 5 В постоянный ток 3.6 Вт в 24 В постоянный ток |
Время синхронизации между входами | не ограничено |
Кол-во защитных цепей | 3 Н.О. для мгновенное размыкание реле |
Макс. коммутируемое напряжение | 230 В категория использования AC-15 в 50 Гц (мгновенное размыкание реле) 24 В категория использования DC-13 (мгновенное размыкание реле) |
Тип защиты входа | внутренн., электрон. |
Выходной тепловой ток | 6 A на реле для релейный выход |
[ith] условный тепловой ток на открытом воздухе | 18 А |
Соответствующий номинал предохранителя | 4 А gG или gL для релейный выход в соответствии с EN/IEC 60947-5-1 6 А быстродействующий для релейный выход в соответствии с EN/IEC 60947-5-1 |
Уровень безопасности | can reach PL e/category 4 в соответствии с EN/ISO 13849-1: 2008 can reach PL e/category 4 в соответствии с EN/ISO 13849-2: 2012 может достигать SILCL 3 в соответствии с EN/IEC 62061: 2005 может достигать SIL 3 в соответствии с EN/IEC 61508: 2010 |
Соединения – клеммы | пружинные клеммы, передвижной клеммный блок 1 x 0,2...1 x 2,5 мм² гибкий без наконечника 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 1 x 0,2...1 x 2,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, с окантовкой 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 2 x 0,5...2 x 1,5 мм² гибкий с кабельным наконечником, с двойной окантовкой 13-14, 23-24, 33-34 пружинные клеммы, передвижной клеммный блок 1 x 0,14...1 x 1,5 мм² гибкий без наконечника другие клеммы пружинные клеммы, передвижной клеммный блок 1 x 0,14...1 x 1,5 мм² жесткий кабель без наконечника другие клеммы пружинные клеммы, передвижной клеммный блок 1 x 0,25...1 x 0,5 мм² гибкий с кабельным наконечником, с окантовкой другие клеммы пружинные клеммы, передвижной клеммный блок 1 x 0,25...1 x 1,5 мм² гибкий с кабельным наконечником, без окантовки другие клеммы |
[up] номинальное импульсное выдерживаемое напряжение | 4 кВ категория перенапряжения III в соответствии с МЭК 60647-5-1 |
Локальная индикация | пользователь: 8 светодиодов (зеленый/красный) |
Механическая стойкость | толчки 6 мс 300 ударов (25 gn) в соответствии с IEC 60068-2-27 |
Маркировка | EFUP 10 CE UL REACH EAC RCM CSA TÜV |
[us] номинальное напряжение сети | 24 В - 15...20 % постоянный ток |
Maximum response time on input open | 40 мс |
Максимальная длина кабеля между устройствами | 30 м |
Основные характеристики | |
Серия | Modicon TM3 |
Тип | . |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | . |
Напряжение питания, В | 24 В DC |
Размер дисплея, дюйма | . |
Тип модуля | Модуль безопастности |
Температура окружающего воздуха для работы | 10…55 °C горизонтальная установка |
Степень защиты IP | IP20 с защитной крышкой на месте |
Вес, кг | 0,19 |
Габаритные размеры. (ВхШхГ), мм | 90х43,7х73 мм |
Страна (Бренд/Производство) | Франция/Тайвань |
Число и тип входов/выходов | |
Общее количество входов/выходов | 1 |
