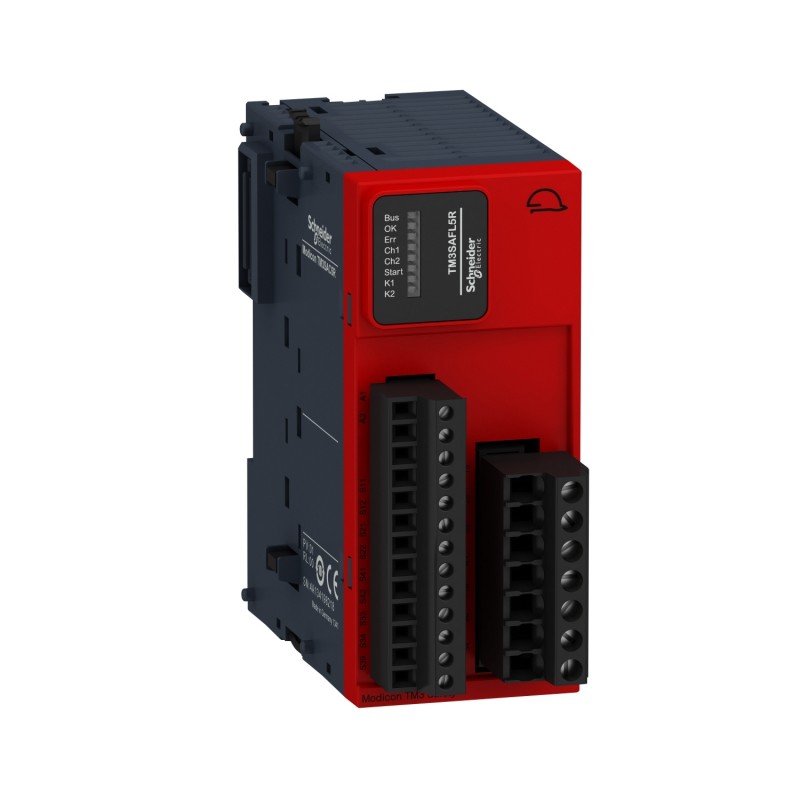

(TM3SAFL5R) Модуль расширения безопасности CAT3 для контроллеров серии Modicon M2ХX, Schneider Electric

Описание картинки
  • Производитель: Schneider Electric
  • Модель: TM3SAFL5R
  • Наличие: Предзаказ

267.00€

Нашли дешевле?


Цена в бонусных баллах: 80

Задать вопрос об этом товаре

Я хотел бы не публиковать вопрос

(TM3SAFL5R) Модуль расширения безопасности CAT3 для контроллеров серии Modicon M2ХX, Schneider Electric

Описание: МОДУЛЬ БЕЗОПАСНОСТИ ТМ3- ES SLB Дополнительное описание: Модуль безопасности ТМ3- ES SLB категория 3, винтовой клеммы. серия продукта: ModiconTM3 Safety - тип устройства или его аксессуаров: защитный модуль - краткое название устройства: TM3SAFL - применение модуля защиты: для контроля аварийного останова, выключателя и фотобарьера - функция модуля: 2-канальная схема контроля авар. останова, контроль нескольких кнопок аварийного останова,2-канальная схема, мониторинг подвижного кожуха с 2 переключателями и автоматическим стартом, контроль бесконтактного датчика PNP/PNP, контроль оборудования электрической защиты (ESPE) PNP/PNP, контроль передвижных ограждений - уровень безопасности: can reach PL d/category 3 EN/ISO13849-2:2012, может достигать SILCL 2 EN/IEC 62061:2005, can reach PLd/category 3 EN/ISO 13849-1:2008, может достигать SIL 2 EN/IEC 61508:2010.Преимущества: .. применения: .. Преимущества: Специальная функция: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.... применения: ..

Основные характеристики

Применение модуля защитыдля контроля аварийного останова, выключателя и фотобарьера
Функция модуля2-канальная схема контроля авар. останова
мониторинг подвижного кожуха с 2 переключателями и автоматическим стартом
контроль передвижных ограждений
контроль нескольких кнопок аварийного останова, 2-канальная схема
контроль бесконтактного датчика PNP/PNP
контроль оборудования электрической защиты (ESPE) PNP/PNP
Уровень безопасностиcan reach PL d/category 3 в соответствии с EN/ISO 13849-1: 2008
can reach PL d/category 3 в соответствии с EN/ISO 13849-2: 2012
может достигать SILCL 2 в соответствии с EN/IEC 62061: 2005
может достигать SIL 2 в соответствии с EN/IEC 61508: 2010
Серия продуктаModicon TM3 Safety
Краткое название устройстваTM3SAFL
Тип продуктазащитный модуль

Дополнительные характеристики

Монтажная опораtop hat type TH35-7.5 рейка в соответствии с IEC 60715
top hat type TH35-15 рейка в соответствии с IEC 60715
настенный монтаж с использованием зажимов
[ui] номинальное напряжение изоляции300 В (степень загрязнения 2) в соответствии с МЭК 60647-5-1
Выходное напряжение10 V релейный выход
Напряжение цепи управления24 V пост. ток
Отключающая способность360 В·А удержание AC-15 B300 релейный выход
3600 В·А бросок AC-15 B300 релейный выход
4 А 24 В 50 мс DC-13 релейный выход
Тип выходамгновенное размыкание реле, 3 Н.О. цепь(и), беспотенциальное
Потребляемый ток100 мА в 24 В пост. ток внешнее питание
Минимальный выходной ток10 мА для релейный выход
Электрическое соединениевинтовой зажим
Потребляемая мощность, вт0.2 Вт в 5 В постоянный ток
3.6 Вт в 24 В постоянный ток
Данные о безопасности и надежностиDC = 95 % в соответствии с EN/ISO 13849-1
PFHd = 5E-9 1/ч в соответствии с МЭК 61508-1 1 операция/час DC-13 24 В постоянный ток, <4 А
PFHd = 30E-9 1/ч в соответствии с МЭК 61508-1 60 операций/час DC-13 24 В постоянный ток, <1 А
MTTFd = 500 лет в соответствии с EN/ISO 13849-1 1 операция/час DC-13 24 В постоянный ток, <4 А
MTTFd = 85 лет в соответствии с EN/ISO 13849-1 60 операций/час DC-13 24 В постоянный ток, <1 А
SFF = 95 % в соответствии с МЭК 61508-1
HFT = 1 в соответствии с МЭК 61508-1
тип А в соответствии с МЭК 61508-1
Время синхронизации между входамине ограничено
Кол-во защитных цепей3 Н.О. для мгновенное размыкание реле
Макс. коммутируемое напряжение230 В категория использования AC-15 в 50 Гц (мгновенное размыкание реле)
24 В категория использования DC-13 (мгновенное размыкание реле)
Тип защиты входавнутренн., электрон.
Выходной тепловой ток6 A на реле для релейный выход
[ith] условный тепловой ток на открытом воздухе18 А
Соответствующий номинал предохранителя4 А gG или gL для релейный выход в соответствии с EN/IEC 60947-5-1
6 А быстродействующий для релейный выход в соответствии с EN/IEC 60947-5-1
СтандартыEN/ISO 13849-1:2008
EN 50581:2012
EN/ISO 13849-2:2012
EN/IEC 62061:2005
EN/IEC 61508:2010
EN/IEC 60947-5-1:2010
EN/IEC 61131-2:2007
EN/IEC 60204-1:2005
EN/IEC 60204-1:2009/A1
IEC 61010-1:2010
Электромагнитная совместимостьиспытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (выброс воздуха) в соответствии с EN/IEC 61000-4-2
наведенные РЧ помехи - контрольный уровень: 10 V (0,15...80 МГц) в соответствии с EN/IEC 61000-4-6
излучение - контрольный уровень: 40 дБмкВ/м (24 В)класс A в соответствии с EN 55011
излучение - контрольный уровень: 47 дБмкВ/м (24 В)класс A в соответствии с EN 55011
испытание стойкости к с электролитическому разряду - контрольный уровень: 6 кВ (разряд при контакте) в соответствии с EN/IEC 61000-4-2
восприимчивость к электромагнитным полям - контрольный уровень: 10 V/m (80 МГц…1 ГГц) в соответствии с EN/IEC 61000-4-3
восприимчивость к электромагнитным полям - контрольный уровень: 3 В/м (1.4 ГГц...2 ГГц) в соответствии с EN/IEC 61000-4-3
восприимчивость к электромагнитным полям - контрольный уровень: 1 В/м (2 ГГц...3 ГГц) в соответствии с EN/IEC 61000-4-3
электромагнитное поле промышленной частоты - контрольный уровень: 30 A/м (50...60 Гц) в соответствии с EN/IEC 61000-4-8
испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 3 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-4
испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 2 kV (Вх/Вых) в соответствии с EN/IEC 61000-4-4
тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 1 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-5
Соединения – клеммызажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² гибкий без наконечника 13-14, 23-24, 33-34
зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² жесткий кабель без наконечника другие клеммы
зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 0,5 мм² гибкий с кабельным наконечником, с окантовкой другие клеммы
зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 1,5 мм² гибкий с кабельным наконечником, без окантовки другие клеммы
зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,25 мм² гибкий без наконечника другие клеммы
зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,75 мм² жесткий кабель без наконечника другие клеммы
зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 0,34 мм² гибкий с кабельным наконечником, без окантовки другие клеммы
зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5 мм² гибкий с кабельным наконечником, с двойной окантовкой другие клеммы
зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34
зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, с окантовкой 13-14, 23-24, 33-34
зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34
зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² гибкий без наконечника 13-14, 23-24, 33-34
зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34
зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 1 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34
зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5...2 x 1,5 мм² гибкий с кабельным наконечником, с двойной окантовкой 13-14, 23-24, 33-34
зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² гибкий без наконечника другие клеммы
[up] номинальное импульсное выдерживаемое напряжение4 кВ категория перенапряжения III в соответствии с МЭК 60647-5-1
Локальная индикацияпользователь: 8 светодиодов (зеленый/красный)
МаркировкаREACH
CE
EFUP 10
UL
CSA
EAC
RCM
TÜV
Совместимость продуктазащитные световые завесы в соответствии с EN/МЭК 61496-1 (тип 4)
[us] номинальное напряжение сети24 В - 15...20 % постоянный ток
Maximum response time on input open40 мс
Максимальная длина кабеля между устройствами30 м
СертификатыTÜV
RCM
ANSI Haz Loc Class 1 Division 2 (в ожидании)
CSA Haz Loc Class 1 Division 2 (в ожидании)
EAC
CSA 61010-2-201 (в ожидании)
UL 61010-2-201

Основные характеристики
Серия Modicon TM3
Тип .
Максимальная мощность рассеивания, кВт .
Мощность двигателя, кВт .
Напряжение питания, В 24 В DC
Размер дисплея, дюйма .
Тип модуля Модуль безопастности
Температура окружающего воздуха для работы 10…55 °C горизонтальная установка
Степень защиты IP IP20 с защитной крышкой на месте
Вес, кг 0,19
Габаритные размеры. (ВхШхГ), мм 90х43,7х73 мм
Страна (Бренд/Производство) Франция/Тайвань
Число и тип входов/выходов
Общее количество входов/выходов 1
