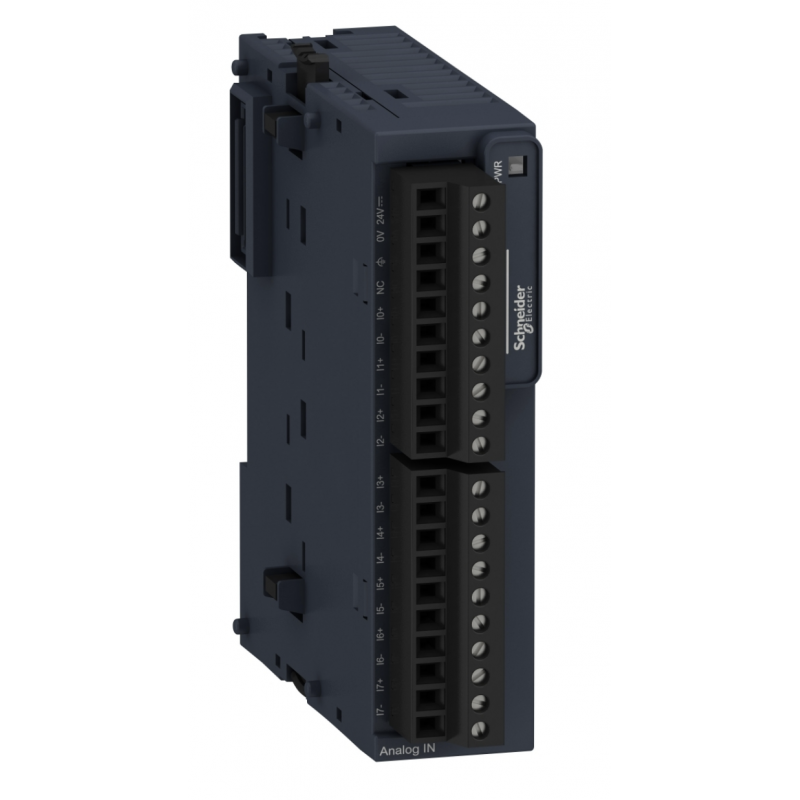

(TM3TI8T) Модуль расширения 8 температурных ввода для контроллеров серии Modicon M2X1, Schneider Electric

(TM3TI8T) Модуль расширения 8 температурных ввода для контроллеров серии Modicon M2X1, Schneider Electric

Краткое описание: АНАЛОГ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 8 ТЕМПЕРАТУРНЫХ ВХОДОВ Дополнительное описание: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.

Основные характеристики

Перекрестный	<= 1 LSB
Серия продукта	Modicon TM3
Тип продукта	модуль аналогового ввода
Совместимость серий продукта	Modicon M241 Modicon M221 Modicon M251
Длительность выборки	100 мс
Степень защиты ip	IP20

Дополнительные характеристики

Монтажная опора	top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Напряжение питания, В [us]	24 В пост. ток
Потребляемый ток	30 мА в 24 В пост. ток через внешнее питание 45 мА в 5 V пост. ток через разъем шины 40 мА в 5 V пост. ток через разъем шины
Электрическое соединение	10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входов и питания 10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входов
Выдерживаемая импульсная помеха	1 кВ блок питания общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ блок питания дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ вход общий режим в соответствии с EN/IEC 61000-4-5
Входной импеданс	>= 1 МОм термопара >= 1 МОм датчик температуры >= 1 МОм термистор
Пределы напряжения питания	20.4-28.8 В
Разрешение аналогового входа	16 бит 15 бит + знак
Значение младшего значащего бита	0,1 °Cтермопара 0,1 °C с NTC зонд 1 Ом с PTC/NTC зонд
Время преобразования	100 мс + 100 мс через канал + 1 время цикла
Абсолютная погрешность измерения	pitch 5.08 mm в 25 °C для термопара C 0...2315 °C pitch 5.08 mm в 25 °C для термопара E 0...800 °C +/- 0,4 % полной шкалы в 25 °C для термопара T - 200...0 °C pitch 5.08 mm в 25 °C для термопара T 0...400 °C +/- 0,4 % полной шкалы в 25 °C для термопара N - 200...0 °C pitch 5.08 mm в 25 °C для термопара N 0...1300 °C +/- 6 °C в 25 °C для thermocouple R, S 0...200 °C pitch 5.08 mm в 25 °C для thermocouple R, S 200...1760 °C pitch 5.08 mm в 25 °C для термопара B 300...1820 °C +/- 0,4 % полной шкалы в 25 °C для термопара K - 200...0 °C pitch 5.08 mm в 25 °C для термопара K 0...1300 °C +/- 0,4 % полной шкалы в 25 °C для термопара J - 200...0 °C pitch 5.08 mm в 25 °C для термопара J 0...1000 °C +/- 0,4 % полной шкалы в 25 °C для термопара E - 200...0 °C
Изоляция	между входом и питанием в 1500 В переменный ток между входом и внутренней логикой в 500 В переменный ток
Отклонение ном. характеристик в зависимости от температуры	+/- 0.01 %FS/°C
Повторяемость позиционирования	+/-0,5 % полной шкалы
Нелинейность	+/- 0,2 % полной шкалы
Тип кабеля	кабель со скрученными экранированными парами <30 м для вход цепь
Тип подключения	термопара - 200...1000 °C с термопара J NTC 10k термистор -90...150 °C PTC термистор 100...10000 Ohm термопара - 200...1000 °C термопара - 200...1300 °C с термопара K термопара 0...1760 °C с термопара R термопара 0...1760 °C с термопара S термопара 0...1820 °C с термопара B термопара - 200...400 °C с термопара T термопара - 200...1300 °C с термопара N термопара - 200...800 °C с термопара E термопара 0...2315 °C с термопара C
Номер аналогового входа	8
Локальная индикация	PWR: 1 светодиод (зеленый)
Маркировка	CE

Условия эксплуатации

Стандарты	EN/МЭК 61010-2-201 EN/IEC 61131-2
Степень загрязнения	2
Относительная влажность	10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
Виброустойчивость	3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка
Ударопрочность	15 gn для 11 мс
Стойкость к электростатическому разряду	8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам	1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)
Стойкость к кратковременным исчезновениям напряжения питания	10 мс
Высота хранения	0-3000 м
Стойкость к электромагнитным полям	10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям	30 A/м в соответствии с EN/IEC 61000-4-8
Электромагнитное излучение	излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Высота над уровнем моря	0...2000 м
Температура окружающей среды при хранении	-25-70 °C
Температура окружающей среды	-10-55 °C горизонтальная утановка -10-35 °C вертикальная установка
Стойкость к наведенным помехам	10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
