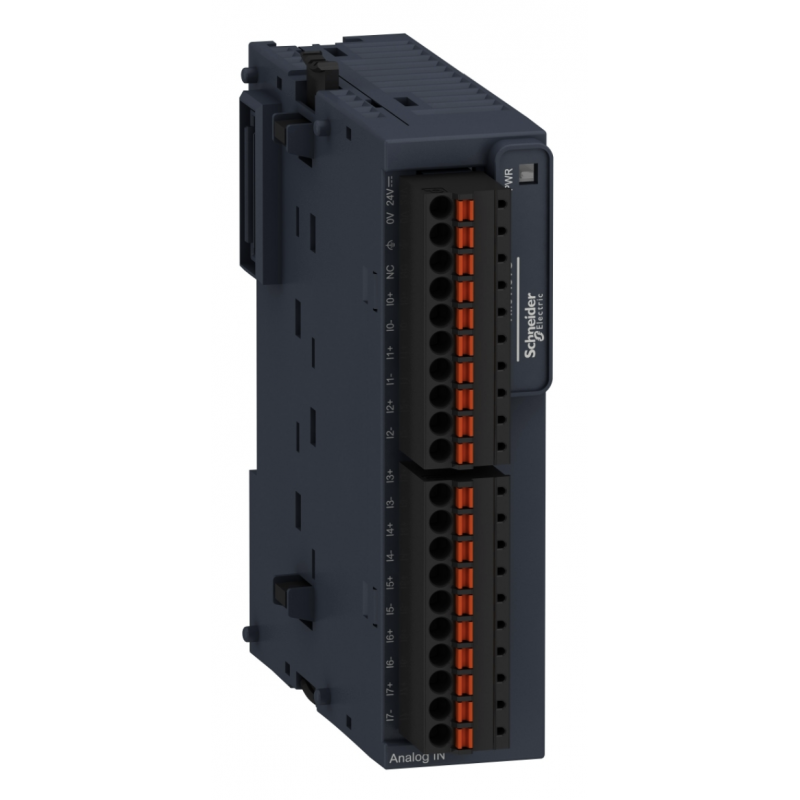

TM3TI8TG - Модуль 8 температурных ввода для Modicon M2X1 Пруж, Schneider Electric

Описание TM3TI8TG - Модуль 8 температурных ввода для Modicon M2X1 Пруж, Schneider Electric

Краткое описание: АНАЛОГ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 8 ТЕМПЕРАТУРНЫХ ВХОДОВ ПРУЖ КЛЕММЫ Дополнительное описание: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.

Основные характеристики

Номер аналогового входа	8
Тип подключения	термопара - 200...1000 °C с термопара J PTC термистор 100...10000 Ohm термопара - 200...1300 °C с термопара K термопара 0...1760 °C с термопара R термопара 0...1760 °C с термопара S термопара 0...1820 °C с термопара B термопара - 200...400 °C с термопара T термопара - 200...1300 °C с термопара N термопара - 200...800 °C с термопара E NTC 10k термистор -90...150 °C
Серия продукта	Modicon TM3
Тип продукта	модуль аналогового ввода
Совместимость серий продукта	Modicon M221 Modicon M251 Modicon M241

Дополнительные характеристики

Монтажная опора	top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Напряжение питания, В [us]	24 В пост. ток
Потребляемый ток	30 мА в 24 В пост. ток через внешнее питание 45 мА в 5 V пост. ток через разъем шины 40 мА в 5 V пост. ток через разъем шины
Электрическое соединение	10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входов и питания 10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входов
Выдерживаемая импульсная помеха	1 кВ блок питания общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ блок питания дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ вход общий режим в соответствии с EN/IEC 61000-4-5
Входной импеданс	>= 1 МОм термопара >= 1 МОм датчик температуры >= 1 МОм термистор
Пределы напряжения питания	20.4-28.8 В
Разрешение аналогового входа	16 бит 15 бит + знак
Значение младшего значащего бита	0,1 °Cтермопара 0,1 °C с NTC зонд 1 Ом с PTC/NTC зонд
Время преобразования	100 мс + 100 мс через канал + 1 время цикла
Абсолютная погрешность измерения	pitch 5.08 mm в 25 °C для термопара C 0...2315 °C pitch 5.08 mm в 25 °C для термопара E 0...800 °C +/- 0,4 % полной шкалы в 25 °C для термопара T - 200...0 °C pitch 5.08 mm в 25 °C для термопара T 0...400 °C +/- 0,4 % полной шкалы в 25 °C для термопара N - 200...0 °C pitch 5.08 mm в 25 °C для термопара N 0...1300 °C +/- 6 °C в 25 °C для thermocouple R, S 0...200 °C pitch 5.08 mm в 25 °C для thermocouple R, S 200...1760 °C pitch 5.08 mm в 25 °C для термопара B 300...1820 °C +/- 0,4 % полной шкалы в 25 °C для термопара K - 200...0 °C pitch 5.08 mm в 25 °C для термопара K 0...1300 °C +/- 0,4 % полной шкалы в 25 °C для термопара J - 200...0 °C pitch 5.08 mm в 25 °C для термопара J 0...1000 °C +/- 0,4 % полной шкалы в 25 °C для термопара E - 200...0 °C
Изоляция	между входом и питанием в 1500 В переменный ток между входом и внутренней логикой в 500 В переменный ток
Длительность выборки	100 мс
Отклонение ном. характеристик в зависимости от температуры	+/- 0.01 %FS/°C
Повторяемость позиционирования	+/-0,5 % полной шкалы
Нелинейность	+/- 0,2 % полной шкалы
Перекрестный	<= 1 LSB
Тип кабеля	кабель со скрученными экранированными парами <30 м для вход цепь
Локальная индикация	PWR: 1 светодиод (зеленый)
Маркировка	CE

Условия эксплуатации

Стандарты	EN/IEC 61131-2 EN/МЭК 61010-2-201
Степень загрязнения	2
Относительная влажность	10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
Виброустойчивость	3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка
Ударопрочность	15 gn для 11 мс
Стойкость к электростатическому разряду	8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам	1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)
Стойкость к кратковременным исчезновениям напряжения питания	10 мс
Высота хранения	0-3000 м
Стойкость к электромагнитным полям	10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям	30 A/м в соответствии с EN/IEC 61000-4-8
Электромагнитное излучение	излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Степень защиты ip	IP20
Высота над уровнем моря	0...2000 м
Температура окружающей среды при хранении	-25-70 °C
Температура окружающей среды	-10-55 °C горизонтальная утановка -10-35 °C вертикальная установка
Стойкость к наведенным помехам	10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
