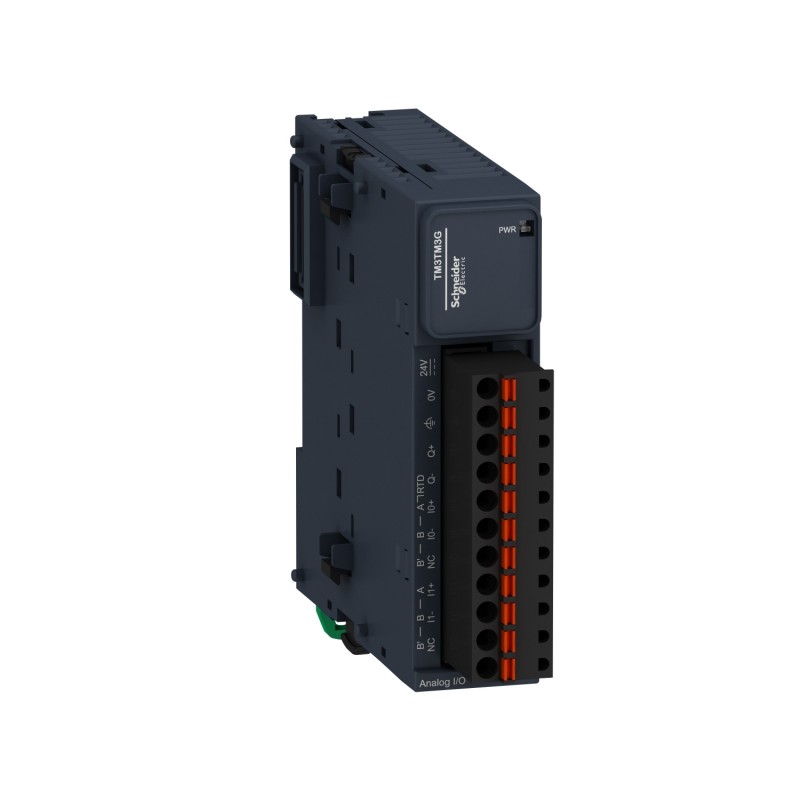

(TM3TM3G) Модуль расширения 2 температурных ввода и 1 аналоговый вывод для контроллеров серии Modicon M2X1 Пруж, Schneider Electric
Дополнительное описание: АНАЛОГ МОДУЛЬ РАСШИРЕНИЯ ТМ3- 2 ТЕМПЕРАТУРНЫХ ВХ +1 АНАЛОГОВЫЙ ВЫХ ПРУЖ КЛЕММЫ
Основные характеристики
| Перекрестный | <= 1 LSB |
| Серия продукта | Modicon TM3 |
| Тип продукта | модуль аналогового вв/выв. |
| Совместимость серий продукта | Modicon M241 Modicon M251 Modicon M221 |
| Длительность выборки | 10 мс, тип аналогового входа: напряжение/ток 100 мс, тип аналогового входа: напряжение/ток 100 мс, тип аналогового входа: термопара 100 мс, тип аналогового входа: датчик температуры |
| Степень защиты ip | IP20 |
Дополнительные характеристики
| Монтажная опора | top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта |
| Напряжение питания, В [us] | 24 В пост. ток |
| Потребляемый ток | 55 мА в 24 В пост. ток через внешнее питание режим холостого хода 55 мА в 5 V пост. ток через разъем шины режим холостого хода 60 мА в 5 V пост. ток через разъем шины полная нагрузка 80 мА в 24 В пост. ток через внешнее питание полная нагрузка |
| Электрическое соединение | 11 2,5 мм² съемный клеммник с пружинным зажимом с шаг 5.08 мм регулировка для входов, выходов и питания |
| Выдерживаемая импульсная помеха | 1 кВ блок питания общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ блок питания дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ Вх/Вых дифференциальн. режим в соответствии с EN/IEC 61000-4-5 |
| Входной импеданс | <= 50 Ohm ток >= 1 МОм напряжение >= 1 МОм термопара >= 1 МОм датчик температуры |
| Пределы напряжения питания | 20.4-28.8 В |
| Разрешение аналогового входа | 16 бит 15 бит + знак |
| Значение младшего значащего бита | 0.15 мВ 0...10 Vнапряжение 3.91 мкА 4...20 mA ток 0.30 мВ - 10...10 Внапряжение 0.30 мкА 0...20 mAток 0.244 мкА 4...20 mAток 0,1 °Cдатчик температуры 0,1 °Cтермопара 2.44 мВ 0...10 V напряжение 4.88 мВ - 10...10 В напряжение 4.88 мкА 0...20 mA ток |
| Время преобразования | 100 мс + 100 мс через канал + 1 время цикла для аналогового ввода термопара 100 мс + 100 мс через канал + 1 время цикла для аналогового ввода датчик температуры 10 мс + 10 мс через канал + 1 время цикла для аналогового ввода напряжение/ток |
| Абсолютная погрешность измерения | +/- 6 °C в 25 °C для thermocouple R, S 0...200 °C +/- 0,1 % полной шкалы в 25 °C для thermocouple R, S 200...1760 °C +/- 0,1 % полной шкалы в 25 °C для термопара B 300...1820 °C +/- 0,1 % полной шкалы в 25 °C для термопара K 0...1300 °C +/- 0,1 % полной шкалы в 25 °C для термопара J 0...1000 °C +/- 0,1 % полной шкалы в 25 °C для термопара E 0...800 °C +/- 0,1 % полной шкалы в 25 °C для термопара T 0...400 °C +/- 0,1 % полной шкалы в 25 °C для термопара N 0...1300 °C +/- 0,1 % полной шкалы в 25 °C для аналогового вывода напряжение/ток +/- 0,4 % полной шкалы в 25 °C для термопара K - 200...0 °C +/- 0,4 % полной шкалы в 25 °C для термопара J - 200...0 °C +/- 0,4 % полной шкалы в 25 °C для термопара E - 200...0 °C +/- 0,4 % полной шкалы в 25 °C для термопара T - 200...0 °C +/- 0,4 % полной шкалы в 25 °C для термопара N - 200...0 °C +/- 0,1 % полной шкалы в 25 °C для аналогового ввода напряжение/ток +/- 0,1 % полной шкалы в 25 °C для термопара C 0...2315 °C +/- 0,1 % полной шкалы в 25 °C для Pt 100/Pt 1000, Ni 100/ Ni 1000 температура пробы |
| Изоляция | между входом и питанием в 1500 В переменный ток между входом и внутренней логикой в 500 В переменный ток между выходом и питанием в 1500 В переменный ток между выходом и внутренней логикой в 500 В переменный ток |
| Допустимая длительная перегрузка | 13 V, тип аналогового входа: напряжение 40 mA, тип аналогового входа: ток |
| Отклонение ном. характеристик в зависимости от температуры | +/- 0.006 %FS/°C |
| Повторяемость позиционирования | +/-0,5 % полной шкалы для вход +/- 0,4 % полной шкалы для выход |
| Нелинейность | +/- 0.01 %FS, тип аналогового выхода: аналоговый выход +/- 0.1 % полной шкалы, тип аналогового входа: аналоговый вход |
| Тип кабеля | кабель со скрученными экранированными парами <30 м для вход/выход цепь |
| Разрешение аналогового выхода | 12 бит |
| Тип нагрузки | резистивные |
| Активное сопротивление нагрузки | 1 kOhm напряжение 300 Ohm ток |
| Время стабилизации | 1 мс |
| Пульсации на выходе | 20 мВ |
| Тип подключения | ток 4...20 mA термопара - 200...400 °C с термопара T термопара - 200...1300 °C с термопара N термопара - 200...800 °C с термопара E термопара 0...2315 °C с термопара C Ni 100/Ni 1000 датчик температуры - 60...180 °C Pt 100 датчик температуры - 200...850 °C Pt 1000 датчик температуры - 200...600 °C ток 0...20 mA напряжение 0...10 V напряжение - 10...10 В термопара - 200...1000 °C с термопара J термопара - 200...1300 °C с термопара K термопара 0...1760 °C с термопара R термопара 0...1760 °C с термопара S термопара 0...1820 °C с термопара B |
| Номер аналогового выхода | 1 |
| Тип аналогового выхода | ток: 4...20 mA ток: 0...20 mA напряжение: 0...10 V напряжение: - 10...10 В |
| Номер аналогового входа | 2 |
| Локальная индикация | PWR: 1 светодиод (зеленый) |
| Маркировка | CE |
Условия эксплуатации
| Стандарты | EN/IEC 61131-2 EN/МЭК 61010-2-201 | ||||||||||||||||||||||||||||||
| Степень загрязнения | 2 | ||||||||||||||||||||||||||||||
| Относительная влажность | 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении) | ||||||||||||||||||||||||||||||
| Виброустойчивость | 3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка | ||||||||||||||||||||||||||||||
| Ударопрочность | 15 gn для 11 мс | ||||||||||||||||||||||||||||||
| Стойкость к электростатическому разряду | 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 | ||||||||||||||||||||||||||||||
| Стойкость к коммутационным помехам | 1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых) | ||||||||||||||||||||||||||||||
| Стойкость к кратковременным исчезновениям напряжения питания | 10 мс | ||||||||||||||||||||||||||||||
| Высота хранения | 0-3000 м | ||||||||||||||||||||||||||||||
| Стойкость к электромагнитным полям | 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3 | ||||||||||||||||||||||||||||||
| Стойкость к магнитным полям | 30 A/м в соответствии с EN/IEC 61000-4-8 | ||||||||||||||||||||||||||||||
| Электромагнитное излучение | излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011 | ||||||||||||||||||||||||||||||
| Высота над уровнем моря | 0...2000 м | ||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении | -25-70 °C | ||||||||||||||||||||||||||||||
| Температура окружающей среды | -10-55 °C горизонтальная утановка -10-35 °C вертикальная установка | ||||||||||||||||||||||||||||||
| Стойкость к наведенным помехам | 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответс
