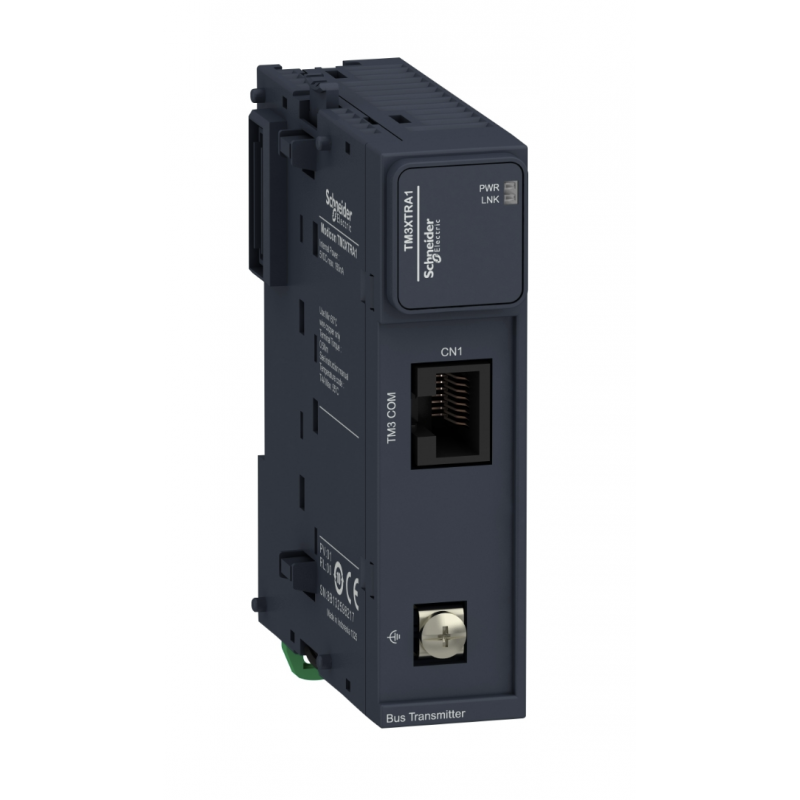

(TM3XTRA1) Экстренный модуль расширения, шина передатчик для контроллеров серии Modicon M2X1, Schneider Electric

(TM3XTRA1) Экстренный модуль расширения, шина передатчик для контроллеров серии Modicon M2X1, Schneider Electric

Краткое описание: ЭКСПЕРТН МОДУЛЬ РАСШИРЕНИЯ ТМ3- ШИНА ПЕРЕДАТЧИК Дополнительное описание: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.

Основные характеристики

Серия продукта	Modicon TM3
Тип продукта	модуль передатчика

Дополнительные характеристики

Монтажная опора	top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта
Потребляемый ток	100 мА в 5 V пост. ток через разъем шины в состоянии вкл. 30 мА в 5 V пост. ток через разъем шины в состоянии откл.
Электрическое соединение	RJ45 разъем для соединения получателя шины клеммный блок с винтовыми зажимами зажим для соединения функционального заземления
Локальная индикация	блок питания: 1 светодиод (зеленый) состояние канала: 1 светодиод (зеленый)
Маркировка	CE
Совместимость серий продукта	Modicon M241 Modicon M251 Modicon M221
Maximum power dissipation in w	0.6 Вт
Cable distance between devices	0.5-5 мм кабель расширения с 2 RJ45 проводник между получателем и передатчиком

Условия эксплуатации

Стандарты	Класс I Division 2 группы A/B/C/D CSA C22.2 № 213 Класс I Division 2 группы A/B/C UL 1604 CSA C22,2 No 142 IEC 61131-2 UL 508
Степень загрязнения	2
Относительная влажность	5-95 % без образования конденсата
Виброустойчивость	3,5 мм в 5-8.4 Гц в DIN-рейка 3 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в панель 3 gn в 8.4-150 Гц в панель
Ударопрочность	15 gn для 11 мс
Стойкость к электростатическому разряду	8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 6 кВ при контакте в соответствии с EN/IEC 61000-4-2
Высота хранения	0-3000 м
Стойкость к электромагнитным полям	10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3
Электромагнитное излучение	излучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Рабочая температура окружающей среды	-10-55 °C (горизонтальная утановка) -10-50 °C (вертикальная установка)
Степень защиты ip	IP20 с защитной крышкой на месте
Сертификаты	Merchant Navy C-Tick ГОСТ CSA HazLoc
Высота над уровнем моря	0...2000 м
Температура окружающей среды при хранении	-40-70 °C
Стойкость к наведенным помехам	10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
