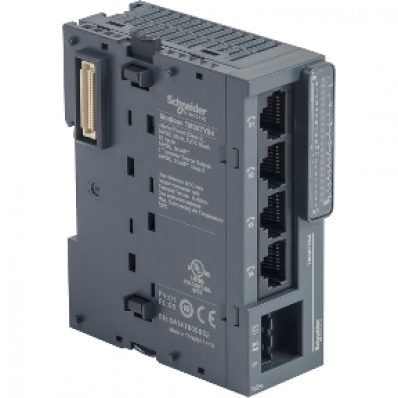

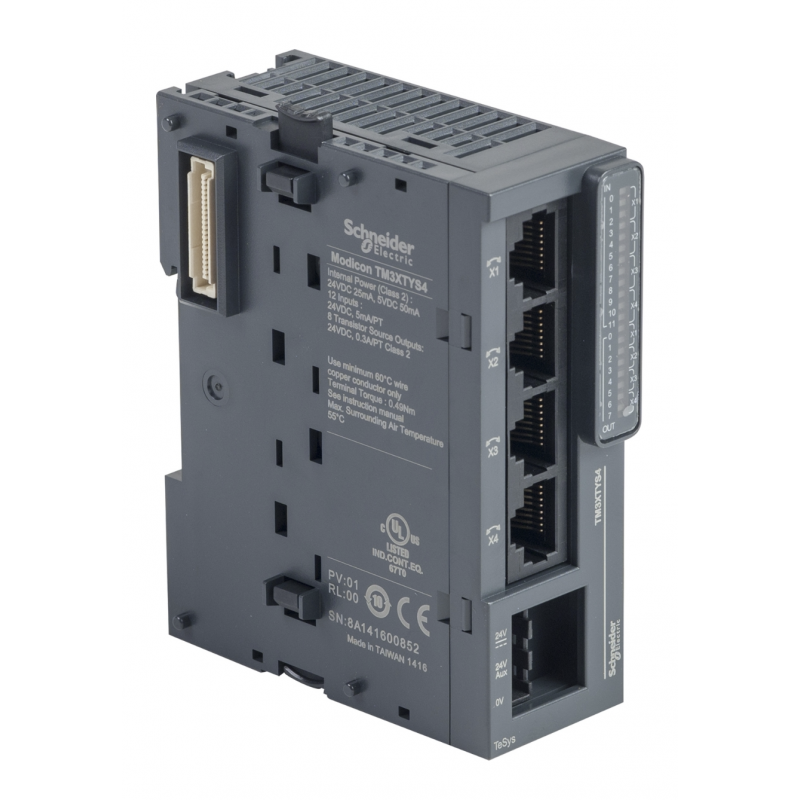

(TM3XTYS4) Экстренный Модуль расширения, управление пускателями TESYS для контроллеров серии Modicon M2X1, Schneider Electric

Описание картинки
  • Производитель: Schneider Electric
  • Модель: TM3XTYS4
  • Наличие: Под заказ (3-5 недель)


Задать вопрос об этом товаре

Я хотел бы не публиковать вопрос

(TM3XTYS4) Экстренный Модуль расширения, управление пускателями TESYS для контроллеров серии Modicon M2X1, Schneider Electric

Описание: ЭКСПЕРТН МОДУЛЬ РАСШИРЕНИЯ ТМ3- TESYS ИНТЕРФЕЙС 4xRJ45 Дополнительное описание: Экспертн Модуль расширения ТМ3- TESYS интерфейс 4xRJ45. серия продукта: Modicon TM3 - тип устройства или его аксессуаров:модуль параллельного интерфейса - специальная область применения продукта:TeSys D, TeSys U, TeSys Quickfit - совместимость серий продукта: Modicon M251,Modicon M221, Modicon M241. Преимущества: .. применения: .. Преимущества:Специальная функция: Модули расширения Modicon TM3 комплектуются простым механизмом соединения сборочных единиц. Соединитель расширения по шине используется для распределения данных и электропитания при сборке модулей расширения Modicon TM3 с логическими контроллерами.... применения: ..

Основные характеристики

Напряжение питания, В [us]24 В пост. ток посредством внешнее питание (- 15...20 %)
Кол-во входных каналов12
Количество выходных каналов8
Серия продуктаModicon TM3
Тип продуктамодуль параллельного интерфейса
Совместимость серий продуктаModicon M221
Modicon M251
Modicon M241
Специальная область применения продуктаTeSys U

Дополнительные характеристики

Монтажная опораtop hat type TH35-15 рейка в соответствии с IEC 60715
top hat type TH35-7.5 рейка в соответствии с IEC 60715
на плате или на панели с помощью монтажного комплекта
Выходное напряжение24 V пост. ток для транзисторный выход
Сбросавтоматический сброс
Потребляемый ток5 мА в 5 V пост. ток через разъем шины в состоянии вкл.
35 мА в 5 V пост. ток через разъем шины в состоянии откл.
0 мА в 24 В пост. ток через разъем шины в состоянии вкл.
10 мА в 24 В пост. ток через разъем шины в состоянии откл.
1200 мА в 24 В пост. ток внешний источник питания в состоянии вкл.
Электрическое соединение3 2,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 5.08 мм регулировка для подключения питания 24 В пост. тока
4 разъема RJ45для соединения двигателей
Пределы входного напряжения19.2...28.8 В через вход
Изоляциямежду коннекторами RJ45 и внутренней логикой в 500 В переменный ток
неизолир. между RJ45 коннекторами
Пределы входного тока5-5 мА через вход
Макс. ток нагрузки800 мА на канал в режим запуска в течение 100 мс
300 mA на канал в обычный режим
Тип защиты выходаот перегрузки, технология защиты: ограничитель тока
Время срабатывания< 10 ms включение для вход
< 10 ms выключение для вход
Локальная индикация3 светодиодов зеленый на канал для состояние входа
2 светодиода зеленый на канал для состояние выхода

Условия эксплуатации

Степень загрязнения2
Относительная влажность10-95 %, без образования конденсата (в действии)
10-95 %, без образования конденсата (при хранении)
Виброустойчивость3,5 мм в 5-8.4 Гц в DIN-рейка
3 gn в 8.4-150 Гц в DIN-рейка
3,5 мм в 5-8.4 Гц в панель
3 gn в 8.4-150 Гц в панель
Ударопрочность15 gn для 11 мс
Стойкость к электростатическому разряду8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
4 кВ при контакте в соответствии с EN/IEC 61000-4-2
Стойкость к коммутационным помехам1 кВ для вход в соответствии с EN/IEC 61000-4-4
1 кВ для выход в соответствии с EN/IEC 61000-4-4
Высота хранения0-3000 м
Стойкость к электромагнитным полям10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3
3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3
1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Стойкость к магнитным полям30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
Выдерживаемая импульсная помеха1 кВ вход общий режим в соответствии с EN/IEC 61000-4-5
1 кВ выход общий режим в соответствии с EN/IEC 61000-4-5
Электромагнитное излучениеизлучение - контрольный уровень: 40 дБмкВ/м КП класс A ( 10 м) в 30-230 МГц в соответствии с EN/IEC 55011
излучение - контрольный уровень: 47 дБмкВ/м КП класс A ( 10 м) в 230-1000 МГц в соответствии с EN/IEC 55011
Степень защиты ipIP20 с защитной крышкой на месте
СертификатыC-Tick
cULus
Высота над уровнем моря0...2000 м
Температура окружающей среды при хранении-25-70 °C
Температура окружающей среды-10-35 °C вертикальная установка
-10-55 °C горизонтальная утановка
Стойкость к наведенным помехам10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6
3 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
МаркировкаCE

Основные характеристики
Серия Modicon TM3
Тип .
Максимальная мощность рассеивания, кВт .
Мощность двигателя, кВт .
Напряжение питания, В 24 В DC
Размер дисплея, дюйма .
Тип модуля Экстренный модуль расширения
Температура окружающего воздуха для работы 10…55 °C горизонтальная установка
Степень защиты IP IP20 с защитной крышкой на месте
Вес, кг 0,15
Габаритные размеры. (ВхШхГ), мм 90х30х85 мм
Страна (Бренд/Производство) Франция/Тайвань
Число и тип входов/выходов
Общее количество входов/выходов 1
