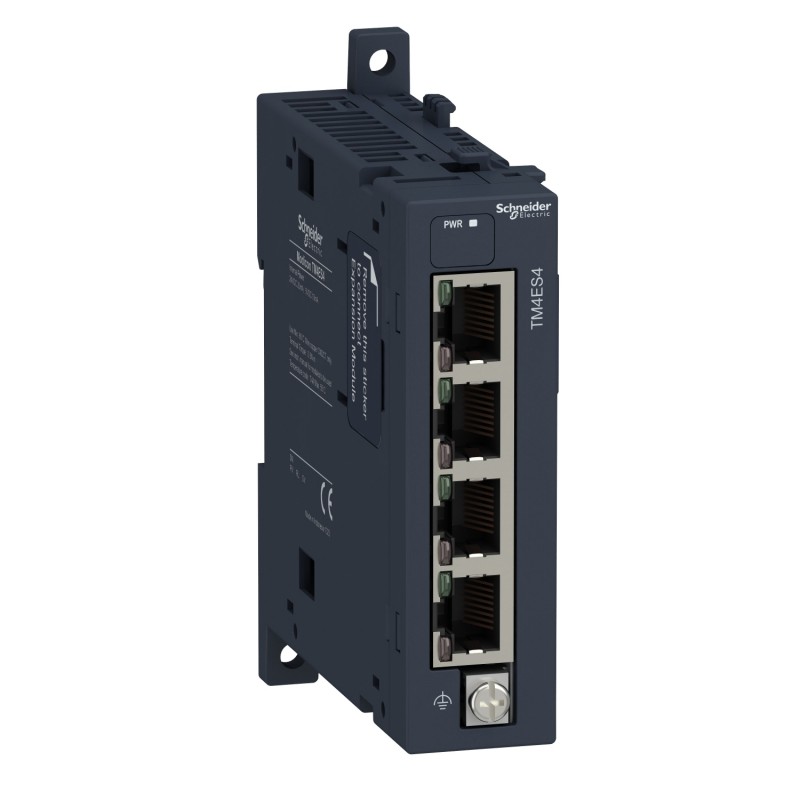

(TM4ES4) Коммутационный модуль расширения ETHERNET переключателя для контроллеров серии Modicon M241 и M251, Schneider Electric

Описание картинки
  • Производитель: Schneider Electric
  • Модель: TM4ES4
  • Наличие: Предзаказ


Задать вопрос об этом товаре

Я хотел бы не публиковать вопрос

(TM4ES4) Коммутационный модуль расширения ETHERNET переключателя для контроллеров серии Modicon M241 и M251, Schneider Electric

Краткое описание: КОММУНИКАЦИОННЫЙ МОДУЛЬ ТМ4- 4 ETHERNET ПЕРЕКЛЮЧАТЕЛЯ Дополнительное описание: Интуитивно понятное машинное программирование с ПОSoMachine с готовыми к использованию приложениями и функциональными блоками,гибкое и масштабируемое управление машиной повысит уровень производительности для улучшения эффективности. Возможно подключение в любом месте через Ethernet.

Основные характеристики

Веб-сервисыWeb-сервер
Тип продуктаEthernet unmanaged switch
Совместимость серий продуктаModicon M251
Modicon M241
Совместимость продуктаModicon M241 логический контроллер
Modicon M251 логический контроллер

Дополнительные характеристики

Монтажная опораtop hat type TH35-15 рейка в соответствии с IEC 60715
top hat type TH35-7.5 рейка в соответствии с IEC 60715
на плате или на панели с помощью монтажного комплекта
Потребляемый ток360 мА в 5 V пост. ток для коммуникационная шина
Электрическое соединениеRJ45 4 разъема для подключения сети Ethernet
клеммный блок с винтовыми зажимами зажим для соединения функционального заземления
Выдерживаемая импульсная помеха1 кВ линии питания (пост) общий режим в соответствии с EN/IEC 61000-4-5
2 кВ линии питания (пер) общий режим в соответствии с EN/IEC 61000-4-5
2 кВ выход реле общий режим в соответствии с EN/IEC 61000-4-5
1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5
1 кВ экранированный кабель общий режим в соответствии с EN/IEC 61000-4-5
0.5 кВ линии питания (пост) дифференциальн. режим в соответствии с EN/IEC 61000-4-5
1 кВ линии питания (пер) дифференциальн. режим в соответствии с EN/IEC 61000-4-5
1 кВ выход реле дифференциальн. режим в соответствии с EN/IEC 61000-4-5
0.5 кВ Вх/Вых дифференциальн. режим в соответствии с EN/IEC 61000-4-5
Порт ethernet10BASE-T/100BASE-TX - 4 порт(ы) медный кабель
Служба обмена даннымисервер Modbus TCP
Modbus TCP ведомое устройство
FTP
NGVL
мониторинг
IEC VAR доступ
программирование
SNMP
Modbus TCP client
скачивание
обновление прошивки
ведомое устройство Ethernet/IP
DHCP client
Тип встроенных клеммEthernet: 4 RJ45 разъем
Скорость передачи10, 100 Мбит/с
Протокол порта обмена даннымиEthernet IP/Modbus TCP
TCP (протокол управления передачей)
UDP (протокол пользовательских датаграмм)
SNMP
Макс. количество соединений8 сервер Modbus
16 Ethernet/IP устройство
РезервированиеНет
Локальная индикацияPWR: 1 светодиод (зеленый)
канал Ethernet: 1 светодиод на каждый канал (зеленый/желтый)
передача данных через порт Ethernet: 1 светодиод на каждый канал (зеленый)
МаркировкаCE

Условия эксплуатации

СтандартыUL 508
EN/IEC 61131-2
Степень загрязнения2
Относительная влажность10-95 %, без образования конденсата (в действии)
10-95 %, без образования конденсата (при хранении)
Виброустойчивость1 mm в 5-13.2 Гц в симметричная рейка
3 gn в 8.7-150 Гц в симметричная рейка
1 mm в 5-13.2 Гц в панельный монтаж
0,7 gn в 13.2-100 Гц в панельный монтаж
Ударопрочность15 gn для 11 мс
Стойкость к электростатическому разряду8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
4 кВ при контакте в соответствии с EN/IEC 61000-4-2
8 кВ в воздухе в соответствии с Морская спецификация (LR, ABS, DNV, GL)
6 кВ при контакте в соответствии с Морская спецификация (LR, ABS, DNV, GL)
Стойкость к коммутационным помехам2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания)
2 кВ в соответствии с EN/IEC 61000-4-4 (выход реле)
1.5 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых)
1 кВ в соответствии с EN/IEC 61000-4-4 (Ethernet)
1 кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал)
Высота хранения0-3000 м
Стойкость к электромагнитным полям10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3
3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3
1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3
Электромагнитное излучениекондуктивное излучение - контрольный уровень: 79 дБмкВ/м КП/66 дБмкВ/м АВ ( линии питания (пер)) в 0.15-0.5 МГц в соответствии с EN/IEC 55011
излучение - контрольный уровень: 80...50 dμV/m QP в 150-30000 кГц в соответствии с Морская спецификация (LR, ABS, DNV, GL)
излучение - контрольный уровень: 54 dBμV/m QP в 100-2000 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL)
кондуктивное излучение - контрольный уровень: 73 дБмкВ/м КП/60 дБмкВ/м АВ ( линии питания (пер)) в 0.5-300 МГц в соответствии с EN/IEC 55011
кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10-150 кГц в соответствии с EN/IEC 55011
кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1.5-30 МГц в соответствии с EN/IEC 55011
излучение - контрольный уровень: 40 дБмкВ/м КП класс A в 30-230 МГц в соответствии с EN/IEC 55011
излучение - контрольный уровень: 60...54 dBμV/m QP в 30-100 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL)
излучение - контрольный уровень: 24 dBμV/m QP в 156-165 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL)
кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150-1500 кГц в соответствии с EN/IEC 55011
излучение - контрольный уровень: 47 дБмкВ/м КП класс A в 230-1000 МГц в соответствии с EN/IEC 55011
Степень защиты ipIP20 с защитной крышкой на месте
СертификатыcULus
C-Tick
Высота над уровнем моря0...2000 м
Температура окружающей среды при хранении-25-70 °C
Температура окружающей среды-10-55 °C горизонтальная утановка
-10-50 °C вертикальная установка
Стойкость к наведенным помехам10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6
3 В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL)
10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)

Основные характеристики
Серия Modicon TM4
Тип .
Максимальная мощность рассеивания, кВт .
Мощность двигателя, кВт .
Напряжение питания, В 24 В DC
Размер дисплея, дюйма .
Тип модуля Модуль Ethernet
Температура окружающего воздуха для работы 10…55 °C горизонтальная установка
Степень защиты IP IP20 с защитной крышкой на месте
Вес, кг 0,125
Габаритные размеры. (ВхШхГ), мм 90х25х90 мм
Страна (Бренд/Производство) Франция/Тайвань
Число и тип входов/выходов
Общее количество входов/выходов 1
Число входов Ethernet 1
