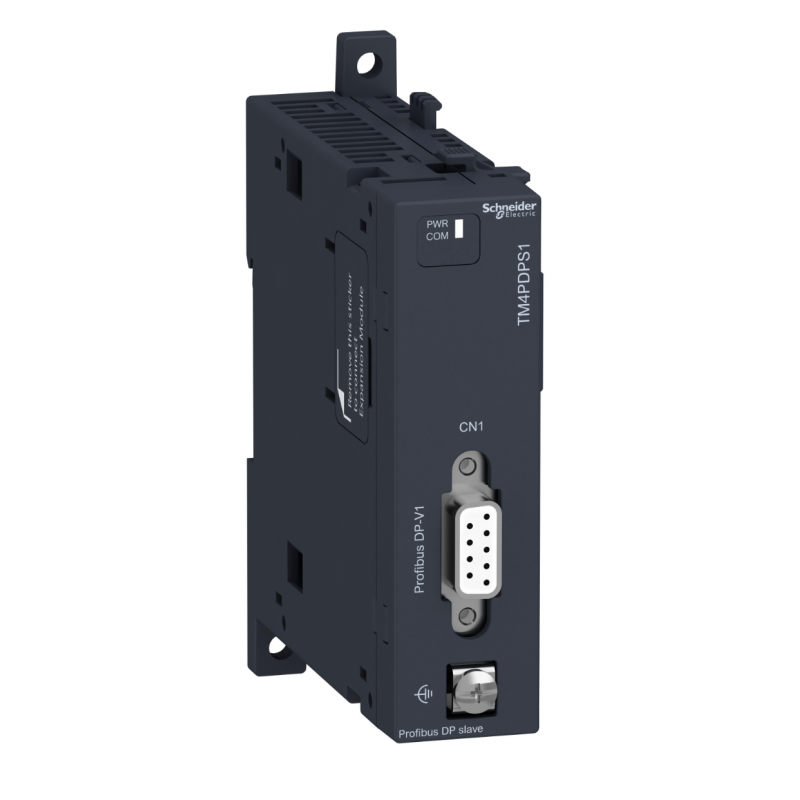

(TM4PDPS1) Коммутационный модуль расширения PROFIBUS DP SLAVE для контроллеров серии Modicon M241 и M251, Schneider Electric
Описание: КОММУНИКАЦИОННЫЙ МОДУЛЬ ТМ4- 1 PROFIBUS DP SLAVE Дополнительное описание: КОММУНИКАЦИОННЫЙ МОДУЛЬ ТМ4- 1 PROFIBUS DP SLAVE. тип устройства или его аксессуаров: модуль связи Profibus DP. Преимущества: .. применения:Логические контроллеры Modicon M251 созданы для высокопроизводительных компактных машин со встроенными функциями контроля скорости и положения..Преимущества: Интуитивно понятное машинное программирование с ПО SoMachine с готовыми к использованию приложениями и функциональными блоками Все необходимые встроенные функции и особенности контроллера Гибкое и масштабируемое управление машиной повысит уровень производительности для улучшения эффективности..применения: Логические контроллеры Modicon M241 созданы для высокопроизводительных компактных машин со встроенными функциями контроля скорости и положения. Узнайте больше о наших решениях управление машиной!..
Основные характеристики
Тип продукта | модуль связи Profibus DP |
Совместимость серий продукта | Modicon M251 Modicon M241 |
Совместимость продукта | Modicon M241 логический контроллер Modicon M251 логический контроллер |
Дополнительные характеристики
Монтажная опора | top hat type TH35-15 рейка в соответствии с IEC 60715 top hat type TH35-7.5 рейка в соответствии с IEC 60715 на плате или на панели с помощью монтажного комплекта |
Потребляемый ток | 290 мА в 5 V пост. ток для коммуникационная шина |
Электрическое соединение | клеммный блок с винтовыми зажимами зажим для соединения функционального заземления SUB-D 9 1 розетка for connecting Profibus |
Выдерживаемая импульсная помеха | 1 кВ линии питания (пост) общий режим в соответствии с EN/IEC 61000-4-5 2 кВ линии питания (пер) общий режим в соответствии с EN/IEC 61000-4-5 2 кВ выход реле общий режим в соответствии с EN/IEC 61000-4-5 1 кВ Вх/Вых общий режим в соответствии с EN/IEC 61000-4-5 1 кВ экранированный кабель общий режим в соответствии с EN/IEC 61000-4-5 0.5 кВ линии питания (пост) дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ линии питания (пер) дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ выход реле дифференциальн. режим в соответствии с EN/IEC 61000-4-5 0.5 кВ Вх/Вых дифференциальн. режим в соответствии с EN/IEC 61000-4-5 |
Тип встроенных клемм | Profibus DP: розетка SUB-D 9 разъем |
Скорость передачи | 1.5 Mbit/s для шины длиной 200-200 м 500 kbit/s для шины длиной 400-400 м 187.5 кбит/с для шины длиной 1000-1000 м 9.6...93.75 kbit/s для шины длиной 1200-1200 м 3...12 Mbit/s для шины длиной 100-100 м |
Протокол порта обмена данными | Profibus DP V0 Profibus DP V1 |
Изоляция | between bus and internal logic в 1000 В постоянный ток |
Рассеиваемая мощность, вт | 1.5 Вт |
Локальная индикация | блок питания: 1 светодиод (зеленый/желтый) обмен данными: 1 светодиод (зеленый/красный) |
Маркировка | CE |
Условия эксплуатации
Стандарты | EN/IEC 61131-2 UL 508 EIA-485 |
Степень загрязнения | 2 |
Относительная влажность | 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении) |
Виброустойчивость | 1 mm в 5-13.2 Гц в симметричная рейка 3 gn в 8.7-150 Гц в симметричная рейка 1 mm в 5-13.2 Гц в панельный монтаж 0,7 gn в 13.2-100 Гц в панельный монтаж |
Ударопрочность | 15 gn для 11 мс |
Стойкость к электростатическому разряду | 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 8 кВ в воздухе в соответствии с Морская спецификация (LR, ABS, DNV, GL) 6 кВ при контакте в соответствии с Морская спецификация (LR, ABS, DNV, GL) |
Стойкость к коммутационным помехам | 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания) 2 кВ в соответствии с EN/IEC 61000-4-4 (выход реле) 1.5 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых) 1 кВ в соответствии с EN/IEC 61000-4-4 (Ethernet) 1 кВ в соответствии с EN/IEC 61000-4-4 (последовательный канал) |
Высота хранения | 0-3000 м |
Стойкость к электромагнитным полям | 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3 |
Электромагнитное излучение | кондуктивное излучение - контрольный уровень: 79 дБмкВ/м КП/66 дБмкВ/м АВ ( линии питания (пер)) в 0.15-0.5 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 80...50 dμV/m QP в 150-30000 кГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) излучение - контрольный уровень: 54 dBμV/m QP в 100-2000 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) кондуктивное излучение - контрольный уровень: 73 дБмкВ/м КП/60 дБмкВ/м АВ ( линии питания (пер)) в 0.5-300 МГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10-150 кГц в соответствии с EN/IEC 55011 кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1.5-30 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 40 дБмкВ/м КП класс A в 30-230 МГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 60...54 dBμV/m QP в 30-100 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) излучение - контрольный уровень: 24 dBμV/m QP в 156-165 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150-1500 кГц в соответствии с EN/IEC 55011 излучение - контрольный уровень: 47 дБмкВ/м КП класс A в 230-1000 МГц в соответствии с EN/IEC 55011 |
Степень защиты ip | IP20 с защитной крышкой на месте |
Сертификаты | C-Tick cULus |
Высота над уровнем моря | 0...2000 м |
Температура окружающей среды при хранении | -25-70 °C |
Температура окружающей среды | -10-55 °C горизонтальная утановка -10-50 °C вертикальная установка |
Стойкость к наведенным помехам | 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6 3 В 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL) 10 В частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL) |
Основные характеристики | |
Серия | Modicon TM4 |
Тип | . |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | . |
Напряжение питания, В | 24 В DC |
Размер дисплея, дюйма | . |
Тип модуля | Модуль Profibus/DP |
Температура окружающего воздуха для работы | 10…55 °C горизонтальная установка |
Степень защиты IP | IP20 с защитной крышкой на месте |
Вес, кг | 0,125 |
Габаритные размеры. (ВхШхГ), мм | 90х25х90 мм |
Страна (Бренд/Производство) | Франция/Тайвань |
Число и тип входов/выходов | |
Общее количество входов/выходов | 1 |
Число входов Profibus/DP Slave | 1 |
